Конвейер группа (1-2) — HITACHI FPC1700

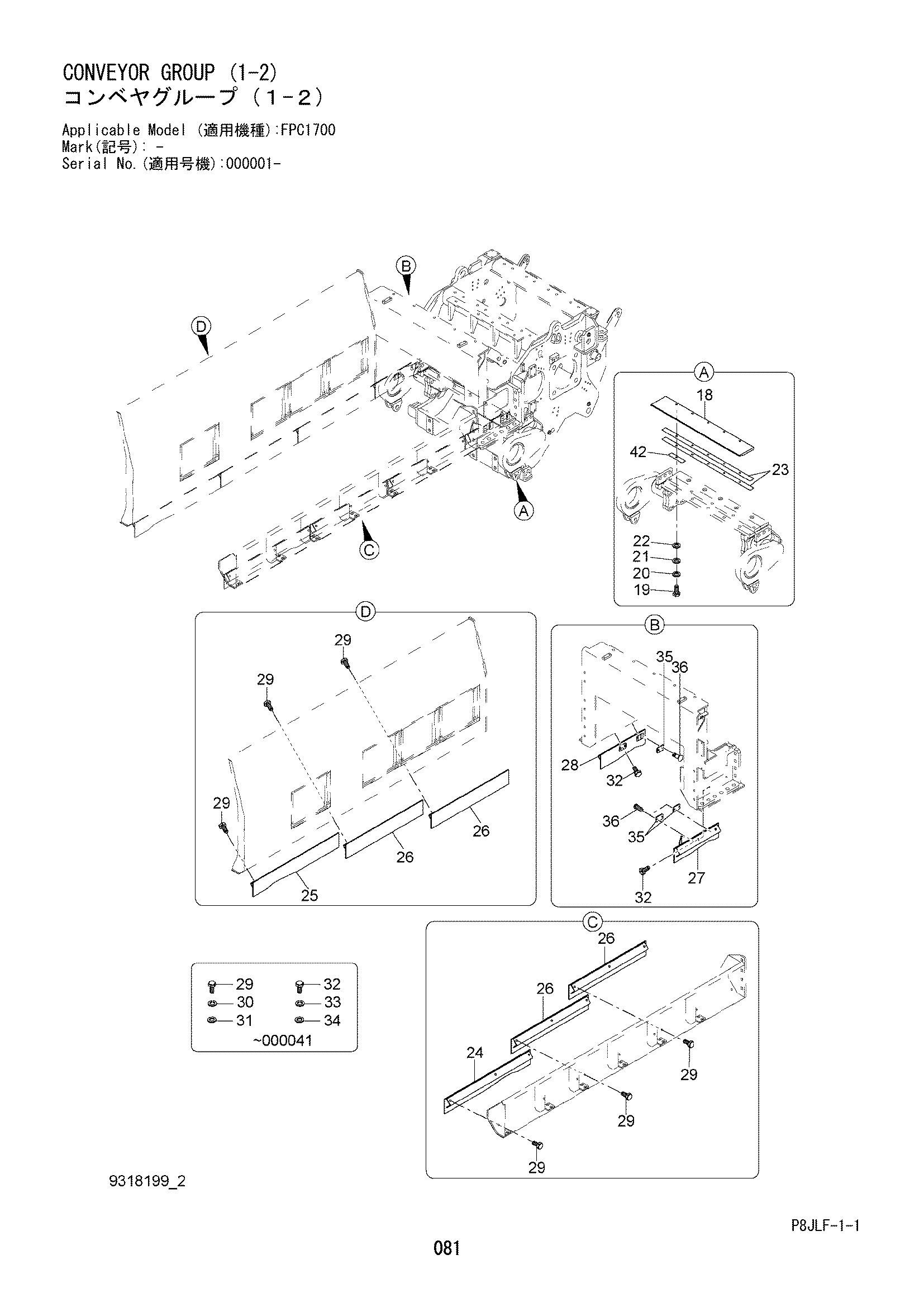

Заводская схема «Конвейер группа (1-2)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 1037072 | Пластина | 1 |
| 19 | J921655 | Болт | 5 |
| 20 | A590916 | Пружинная шайба | 5 |
| 21 | J222016 | Шайба | 5 |
| 22 | A590116 | Плоская шайба | 5 |
| 23 | 3119726 | Регулировочная шайба 1.0mm | 3 |
| 24 | 7059538 | Защита цепь | 1 |
| 25 | 7059539 | Защита цепь | 1 |
| 26 | 7059540 | Защита цепь | 4 |
| 27 | 6028396 | Защита цепь | 1 |
| 28 | 7059541 | Защита цепь | 1 |
| 29 | J901030 замена: J281030 | Болт | 18 |
| 29 | J281030 | Болт с шайбой | 18 |
| 29A | J901030 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | A590910 | Пружинная шайба | 18 |
| 31 | 4717541 | Шайба | 18 |
| 32 | J901225 замена: J271225 | Болт | 4 |
| 32 | J271225 | Болт с шайбой | 4 |
| 32A | J901225 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | A590112 | Плоская шайба | 4 |
| 35 | 3119711 | Крышка | 4 |
| 36 | 4717854 | Болт | 8 |
| 42 | 3119729 | Регулировочная шайба 1.0mm | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
