Облицовка (2-1) — HITACHI FPC1700

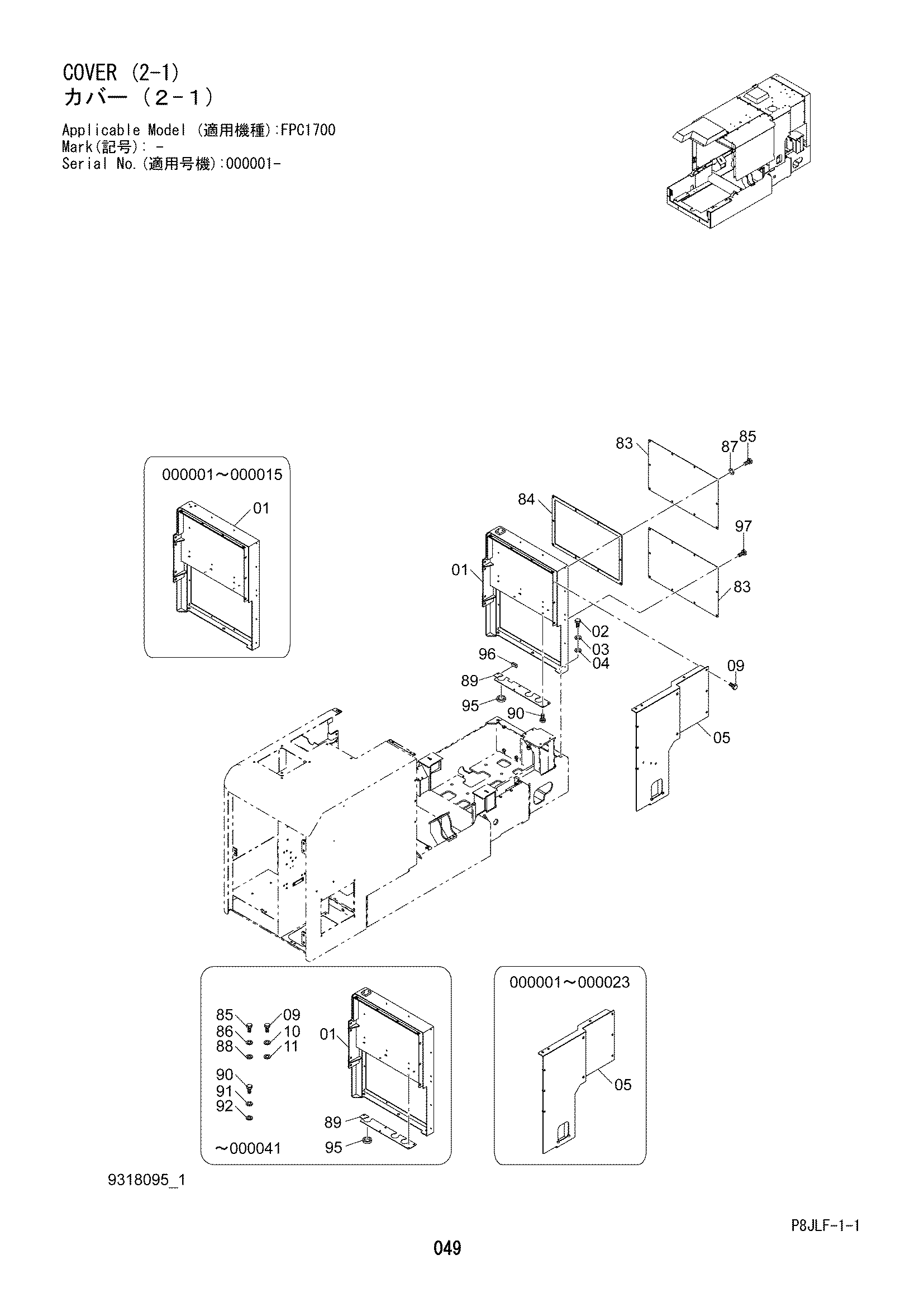

Заводская схема «Облицовка (2-1)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 841621-11610 | Крышка | 1 |
| 01 | 5013237 замена: 5010487 | Крышка | 1 |
| 01 | 5010487 | Крышка | 1 |
| 02 | J901640 | Болт | 3 |
| 03 | A590916 | Пружинная шайба | 3 |
| 04 | A590116 | Плоская шайба | 3 |
| 05 | 841621-11620 замена: 6028378 | Крышка | 1 |
| 05 | 6028378 | Крышка | 1 |
| 09 | J901230 замена: J281225 | Болт | 3 |
| 09 | J281225 | Болт с шайбой | 3 |
| 09A | J901225 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | A590912 | Пружинная шайба | 3 |
| 11 | J222012 | Шайба | 3 |
| 83 | 2059260 | Пластина | 2 |
| 84 | 2059277 | Уплотнение | 1 |
| 85 | 4718583 замена: 4717545 | Болт | 20 |
| 85 | 4717545 | Болт | 10 |
| 86 | A590908 | Пружинная шайба | 10 |
| 87 | 4654985 | Уплотнительная шайба | 10 |
| 88 | A590108 | Плоская шайба | 10 |
| 89 | 8123157 | Пластина | 1 |
| 89 | 3111569 | Пластина | 1 |
| 90 | J901025 замена: J271025 | Болт | 5 |
| 90 | J271025 | Болт с шайбой | 5 |
| 90A | J901025 | Болт | 1 |
| 90B | J222010 | Шайба | 1 |
| 91 | A590910 | Пружинная шайба | 5 |
| 92 | A590110 | Плоская шайба | 5 |
| 95 | 4633506 | Резиновая втулка | 3 |
| 95 | 4726493 | Уплотнение | 3 |
| 96 | 4726499 | Уплотнение | 3 |
| 97 | 4676014 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
