Облицовка (2-2) — HITACHI FPC1700

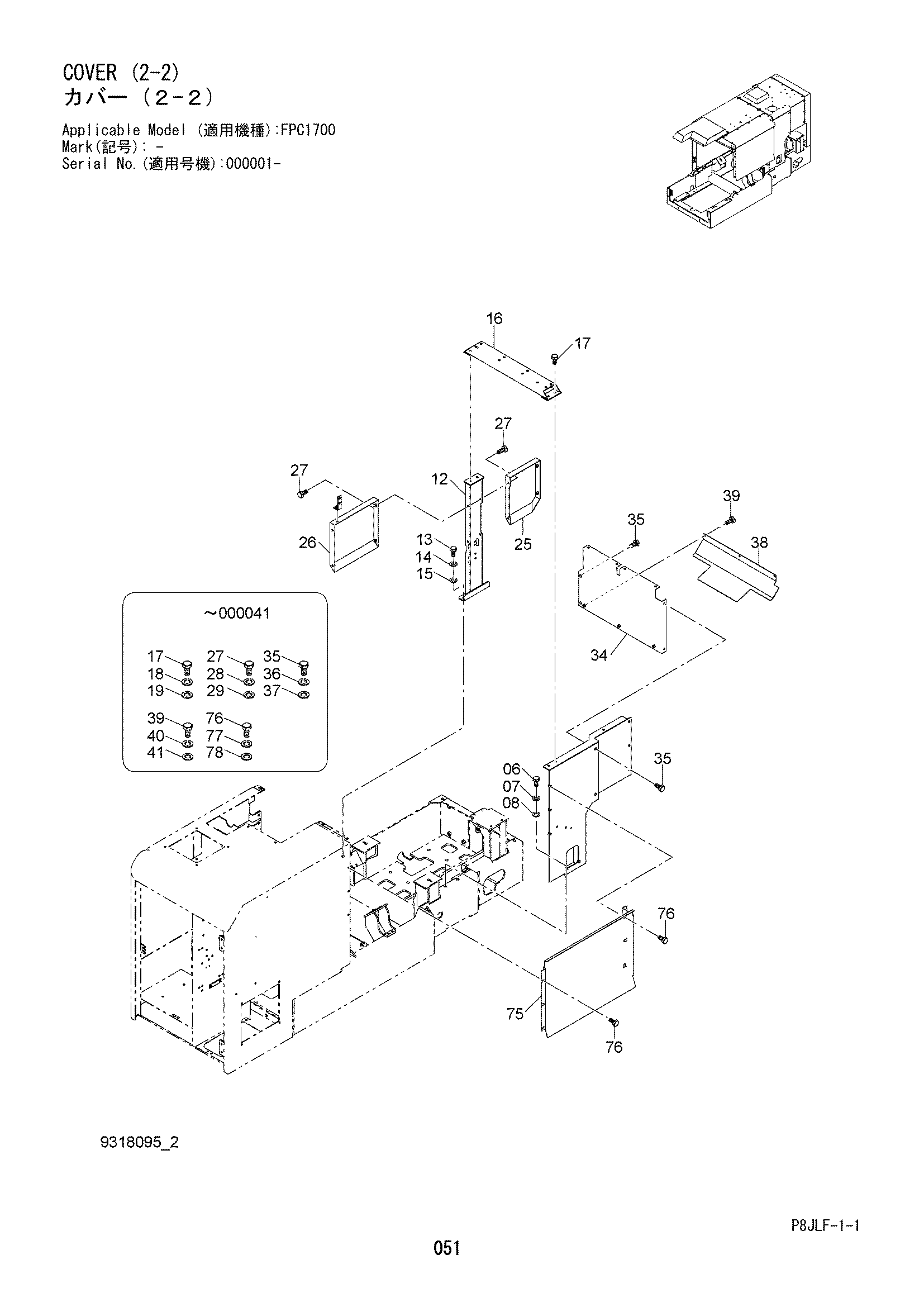

Заводская схема «Облицовка (2-2)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | J901640 | Болт | 2 |
| 07 | A590916 | Пружинная шайба | 2 |
| 08 | A590116 | Плоская шайба | 2 |
| 12 | 7059504 | Опора | 1 |
| 13 | J901640 | Болт | 2 |
| 14 | A590916 | Пружинная шайба | 2 |
| 15 | A590116 | Плоская шайба | 2 |
| 16 | 7059505 | Опора | 1 |
| 17 | J901230 замена: J281230 | Болт | 4 |
| 17 | J281230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | J222012 | Шайба | 4 |
| 25 | 7059506 | Крышка | 1 |
| 26 | 8123153 | Крышка | 1 |
| 27 | J901025 замена: J271025 | Болт | 4 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 34 | 7059507 | Крышка | 1 |
| 35 | J901025 замена: J281025 | Болт | 8 |
| 35 | J281025 | Болт с шайбой | 8 |
| 35A | J901025 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 36 | A590910 | Пружинная шайба | 8 |
| 37 | 4717541 | Шайба | 8 |
| 38 | 2059258 | Крышка | 1 |
| 39 | J901025 замена: J271025 | Болт | 3 |
| 39 | J271025 | Болт с шайбой | 3 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | A590910 | Пружинная шайба | 3 |
| 41 | A590110 | Плоская шайба | 3 |
| 75 | 1037067 | Крышка | 1 |
| 76 | J901030 замена: J281030 | Болт | 6 |
| 76 | J281030 | Болт с шайбой | 6 |
| 76A | J901030 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
| 77 | A590910 | Пружинная шайба | 6 |
| 78 | 4717541 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
