Топливные трубопроводы — HITACHI FPC1700

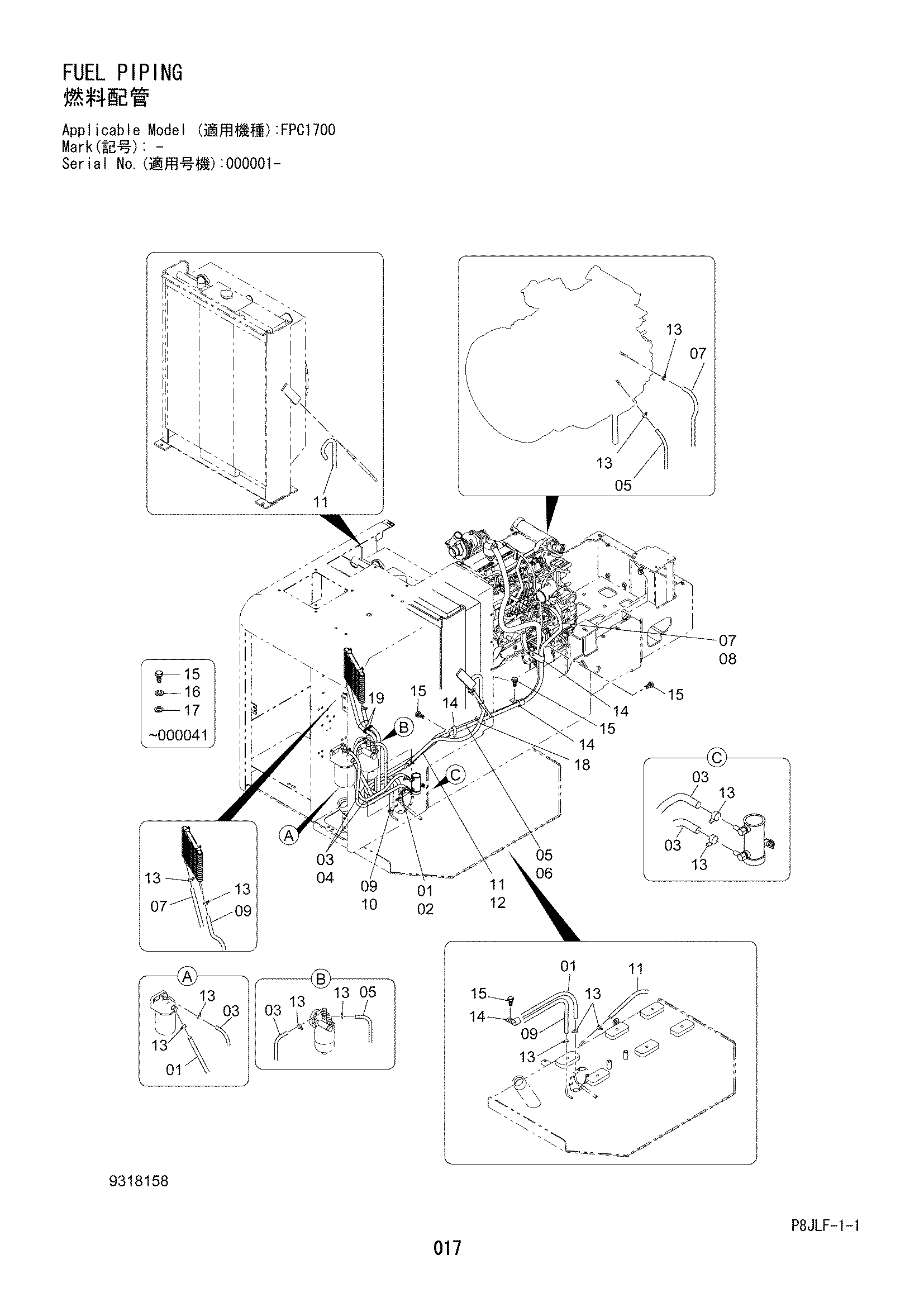

Заводская схема «Топливные трубопроводы» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4667076 | Топливный шланг | 1 |
| 02 | 4659505 замена: 4327293 | Защитный кожух | 1 |
| 02 | 4327293 | Защитный кожух | 4 |
| 03 | 4667075 | Топливный шланг | 2 |
| 04 | 4629693 замена: 4327293 | Защитный кожух | 2 |
| 04 | 4327293 | Защитный кожух | 4 |
| 05 | 4654976 | Топливный шланг | 1 |
| 06 | 4659507 замена: 4327293 | Защитный кожух | 1 |
| 06 | 4327293 | Защитный кожух | 7 |
| 07 | 4666904 | Топливный шланг | 1 |
| 08 | 4659507 замена: 4327293 | Защитный кожух | 1 |
| 08 | 4327293 | Защитный кожух | 7 |
| 09 | 4667284 | Топливный шланг | 1 |
| 10 | 4661218 замена: 4327293 | Защитный кожух | 1 |
| 10 | 4327293 | Защитный кожух | 5 |
| 11 | 4660642 | Топливный шланг | 1 |
| 12 | 4659505 замена: 4327293 | Защитный кожух | 1 |
| 12 | 4327293 | Защитный кожух | 4 |
| 13 | 4514700 | Зажим шланг | 13 |
| 14 | 4190266 | Зажим | 4 |
| 15 | J901025 замена: J271020 | Болт | 4 |
| 15 | J271020 | Болт с шайбой | 4 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | A590110 | Плоская шайба | 4 |
| 18 | 4718642 | Ленточный зажим | 11 |
| 19 | 4300700 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
