Крышка (схреддер)(1) — HITACHI FPC1700

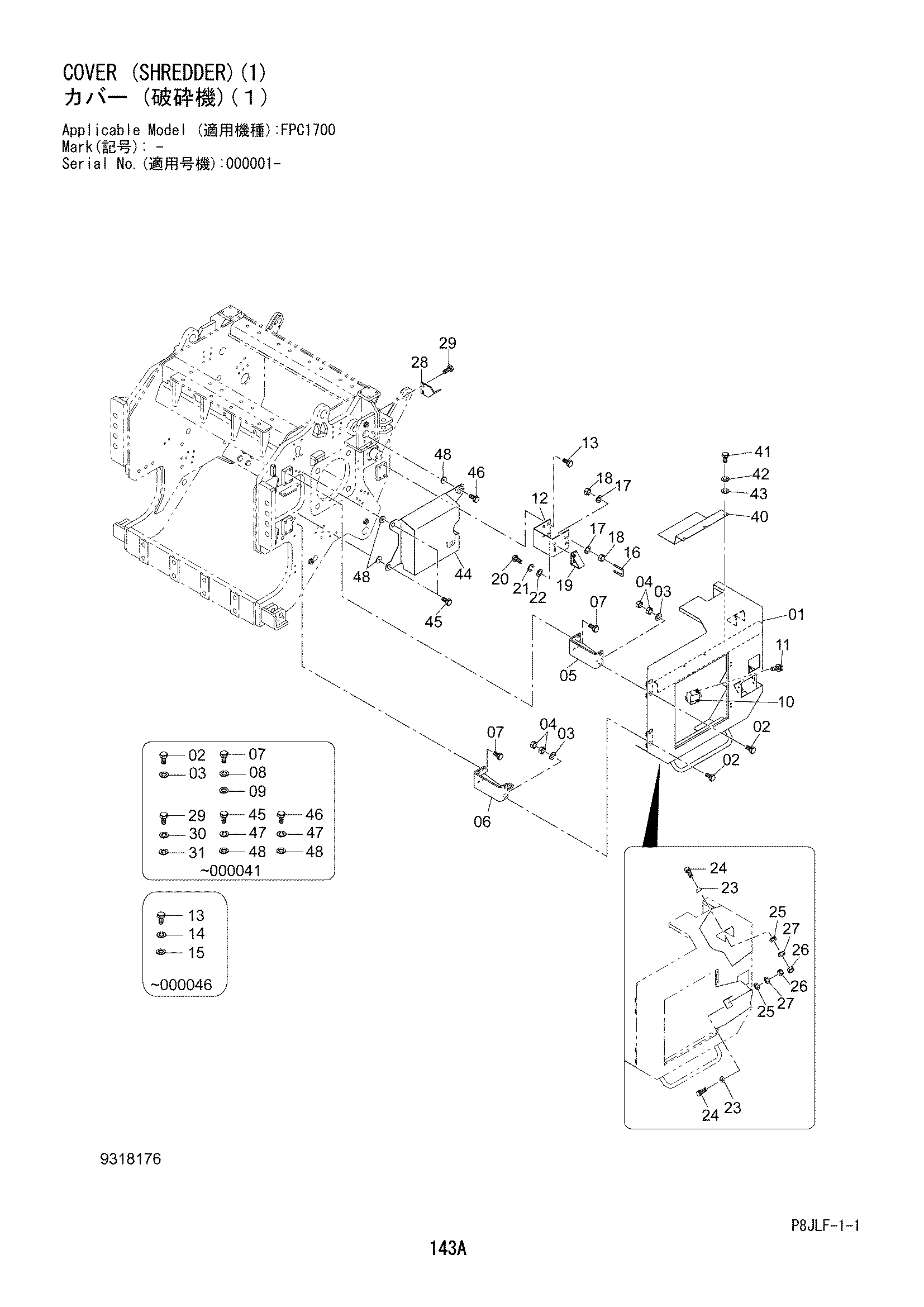

Заводская схема «Крышка (схреддер)(1)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013264 | Крышка | 1 |
| 02 | J901240 замена: J271240 | Болт | 4 |
| 02 | J271240 | Болт с шайбой | 4 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J222012 | Шайба | 8 |
| 03 | J222012 | Шайба | 4 |
| 04 | J950012 | Гайка | 8 |
| 05 | 7059510 | Кронштейн | 1 |
| 06 | 7059509 | Кронштейн | 1 |
| 07 | J901230 замена: J281230 | Болт | 8 |
| 07 | J281230 | Болт с шайбой | 8 |
| 07A | J901230 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | A590912 | Пружинная шайба | 8 |
| 09 | J222012 | Шайба | 8 |
| 10 | 4718588 | Замок | 1 |
| 11 | 323066-11160 замена: 4676014 | Болт | 2 |
| 11 | 4676014 | Болт с шайбой | 2 |
| 12 | 7059511 | Кронштейн | 1 |
| 13 | J901225 замена: J271220 | Болт | 4 |
| 13 | J271220 | Болт с шайбой | 4 |
| 13A | J901220 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | J222012 | Шайба | 4 |
| 16 | 3119677 | U-образный болт | 1 |
| 17 | 4717542 | Шайба | 4 |
| 18 | J950008 | Гайка | 4 |
| 19 | 8123155 | Кронштейн | 1 |
| 20 | 4717545 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | 4717542 | Шайба | 2 |
| 23 | 4665899 | LEG | 2 |
| 24 | M430620 замена: M430625 | Винт | 2 |
| 24 | M430625 | Винт | 2 |
| 25 | A590906 | Пружинная шайба | 2 |
| 26 | J950006 | Гайка | 2 |
| 27 | A590106 | Плоская шайба | 2 |
| 28 | 8123156 | Кронштейн | 1 |
| 29 | J901025 замена: J281025 | Болт | 2 |
| 29 | J281025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | 4718560 | Шайба | 2 |
| 40 | 3119678 | Крышка | 1 |
| 41 | 4718667 | Болт | 3 |
| 42 | A590908 | Пружинная шайба | 3 |
| 43 | 4717542 | Шайба | 3 |
| 44 | 7059512 | Крышка | 1 |
| 45 | J901230 замена: J281230 | Болт | 3 |
| 45 | J281230 | Болт с шайбой | 3 |
| 45A | J901230 | Болт | 1 |
| 45B | 4249324 | Шайба | 1 |
| 46 | J901240 замена: J281240 | Болт | 1 |
| 46 | J281240 | Болт с шайбой | 1 |
| 46A | J901240 | Болт | 1 |
| 46B | 4249324 | Шайба | 1 |
| 47 | A590912 | Пружинная шайба | 4 |
| 48 | 4717547 | Шайба | 8 |
| 48 | 4717547 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
