Трубопроводы (1-2) — HITACHI FPC1700

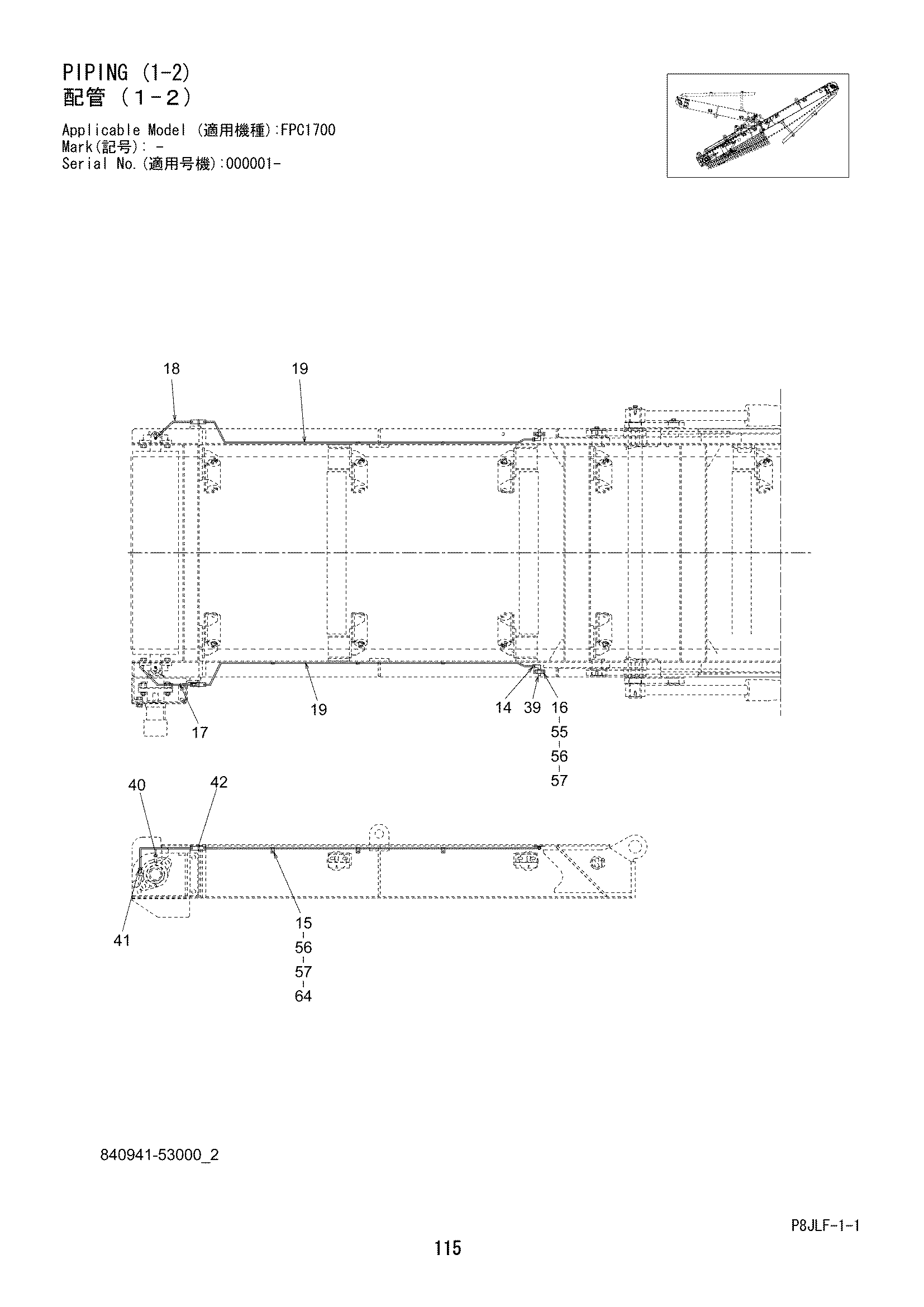

Заводская схема «Трубопроводы (1-2)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 840941-53250 | Кронштейн | 1 |
| 15 | 840941-53260 | Хомут | 6 |
| 16 | 840941-53270 | Разъём | 2 |
| 17 | 840941-53280 | Трубка | 1 |
| 18 | 840941-53290 | Трубка | 1 |
| 19 | 840941-53310 | Трубка | 2 |
| 39 | 840941-53360 | Пресс-маслёнка | 4 |
| 40 | 840941-53370 | Штуцер трубки | 1 |
| 41 | 840941-53380 | Штуцер трубки | 3 |
| 42 | 840941-53390 | Унион | 2 |
| 55 | 100112-06015 | Болт | 4 |
| 56 | A590906 | Пружинная шайба | 10 |
| 57 | A590106 | Шайба | 10 |
| 64 | 4691932 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
