Обратные трубопроводы — HITACHI FPC1700

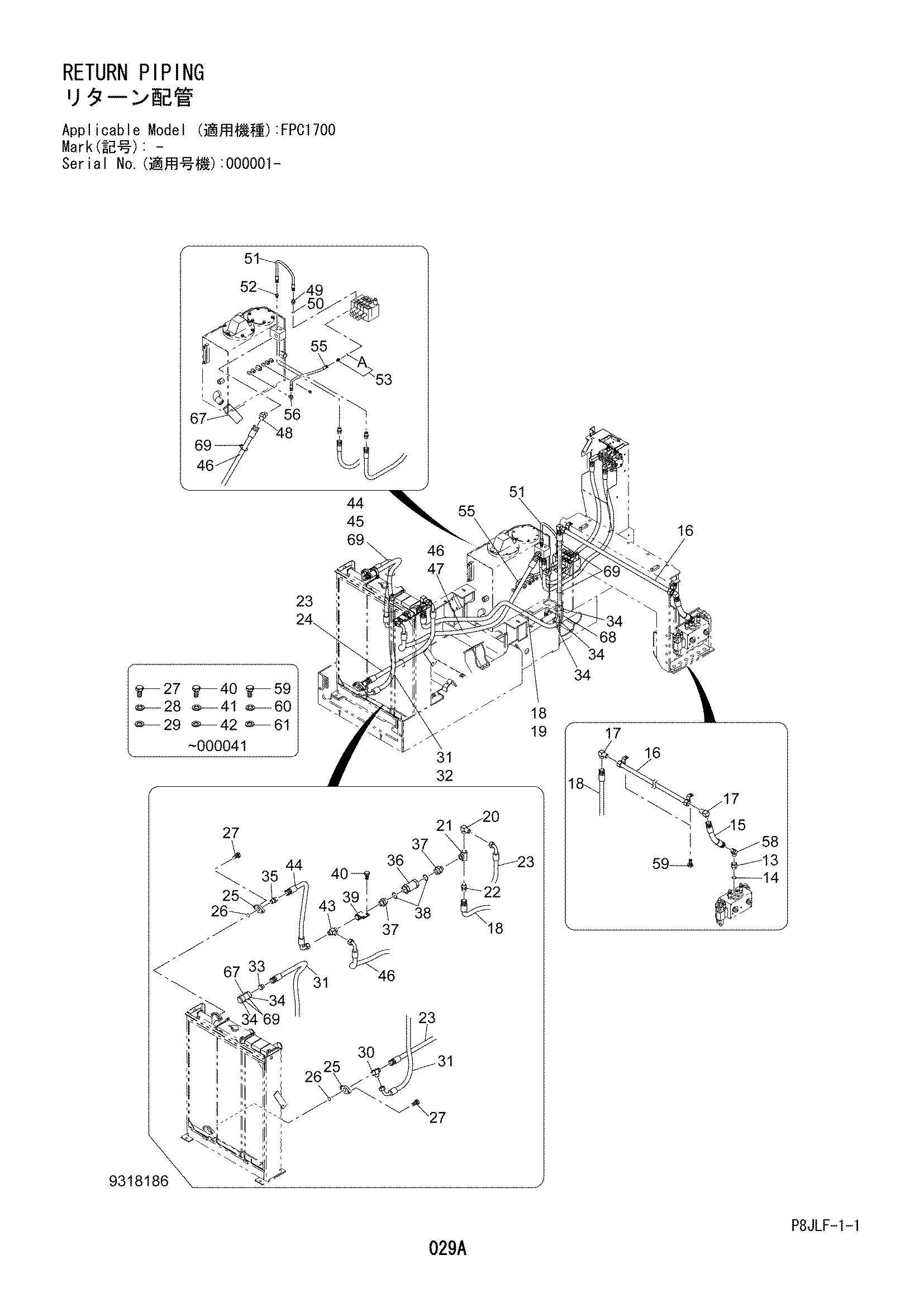

Заводская схема «Обратные трубопроводы» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4718701 | Переходник | 1 |
| 14 | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 125260-25043 замена: 3119756 | Шланг | 1 |
| 15 | 3119756 | Шланг | 1 |
| 16 | 8123199 | Трубка | 1 |
| 17 | 94-1405 | Угловой штуцер | 2 |
| 18 | 3119757 | Шланг | 1 |
| 19 | 132110-25270 замена: 3119684 | Трубка коил | 1 |
| 19 | 3119684 | Трубка коил | 1 |
| 20 | 94-1405 | Угловой штуцер | 1 |
| 21 | 94-0664 | Тройник | 1 |
| 22 | 94-1305 | Разъём | 1 |
| 23 | 128560-25100 замена: 3119768 | Шланг | 1 |
| 23 | 3119768 | Шланг | 1 |
| 24 | 132110-25100 замена: 3119685 | Трубка коил | 1 |
| 24 | 132110-25115 замена: 3119685 | Трубка коил | 1 |
| 24 | 3119685 | Трубка коил | 1 |
| 25 | 3119683 | Фланец | 2 |
| 26 | 985096 | Уплотнительное кольцо | 2 |
| 27 | 100112-12045 | Болт | 4 |
| 27 | J901045 замена: J271045 | Болт | 4 |
| 27 | J271045 | Болт с шайбой | 4 |
| 27A | J901045 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A590912 | Пружинная шайба | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | A590112 | Плоская шайба | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | 4718696 | Тройник | 1 |
| 31 | 3119686 | Шланг | 1 |
| 32 | 132110-25200 замена: 3119687 | Трубка коил | 1 |
| 32 | 3119687 | Трубка коил | 1 |
| 33 | 4718702 | Пробка | 1 |
| 34 | 4695482 | Ленточный зажим | 17 |
| 35 | 94-1305 | Разъём | 1 |
| 36 | 4677400 | Клапан бйпасс | 1 |
| 37 | 4718616 | Адаптер | 2 |
| 38 | 4037888 | Уплотнительное кольцо | 2 |
| 39 | 8123201 | Разъём | 1 |
| 40 | J901035 замена: J271035 | Болт | 2 |
| 40 | J271035 | Болт с шайбой | 2 |
| 40A | J901035 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | A590910 | Пружинная шайба | 2 |
| 42 | A590110 | Плоская шайба | 2 |
| 43 | 4718696 | Тройник | 1 |
| 44 | 3119768 замена: 3119766 | Шланг | 1 |
| 44 | 3119766 | Шланг | 1 |
| 45 | 132110-25115 замена: 3119688 | Трубка коил | 1 |
| 45 | 132110-25105 замена: 3119688 | Трубка коил | 1 |
| 45 | 3119688 | Трубка коил | 1 |
| 46 | 3119769 | Шланг | 1 |
| 47 | 132110-25190 замена: 3119689 | Трубка коил | 1 |
| 47 | 3119689 | Трубка коил | 1 |
| 48 | 94-1505 | Угловой штуцер | 1 |
| 49 | 4159159 | Адаптер | 1 |
| 50 | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4022459 | Шланг | 1 |
| 52 | 94-1302 | Разъём | 1 |
| 53 | 4042030 | Коннектер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4107297 | Шланг | 1 |
| 56 | 94-1401 | Угловой штуцер | 1 |
| 58 | 94-1505 | Угловой штуцер | 1 |
| 59 | J901020 замена: J271020 | Болт | 2 |
| 59 | J271020 | Болт с шайбой | 2 |
| 59A | J901020 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | A590910 | Пружинная шайба | 2 |
| 61 | A590110 | Плоская шайба | 2 |
| 67 | 4718656 | Виниловый шланг | 2 |
| 68 | 4718657 | Виниловый шланг | 1 |
| 69 | 4695482 | Ленточный зажим | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
