Топливный фильтр — HITACHI FPC1700

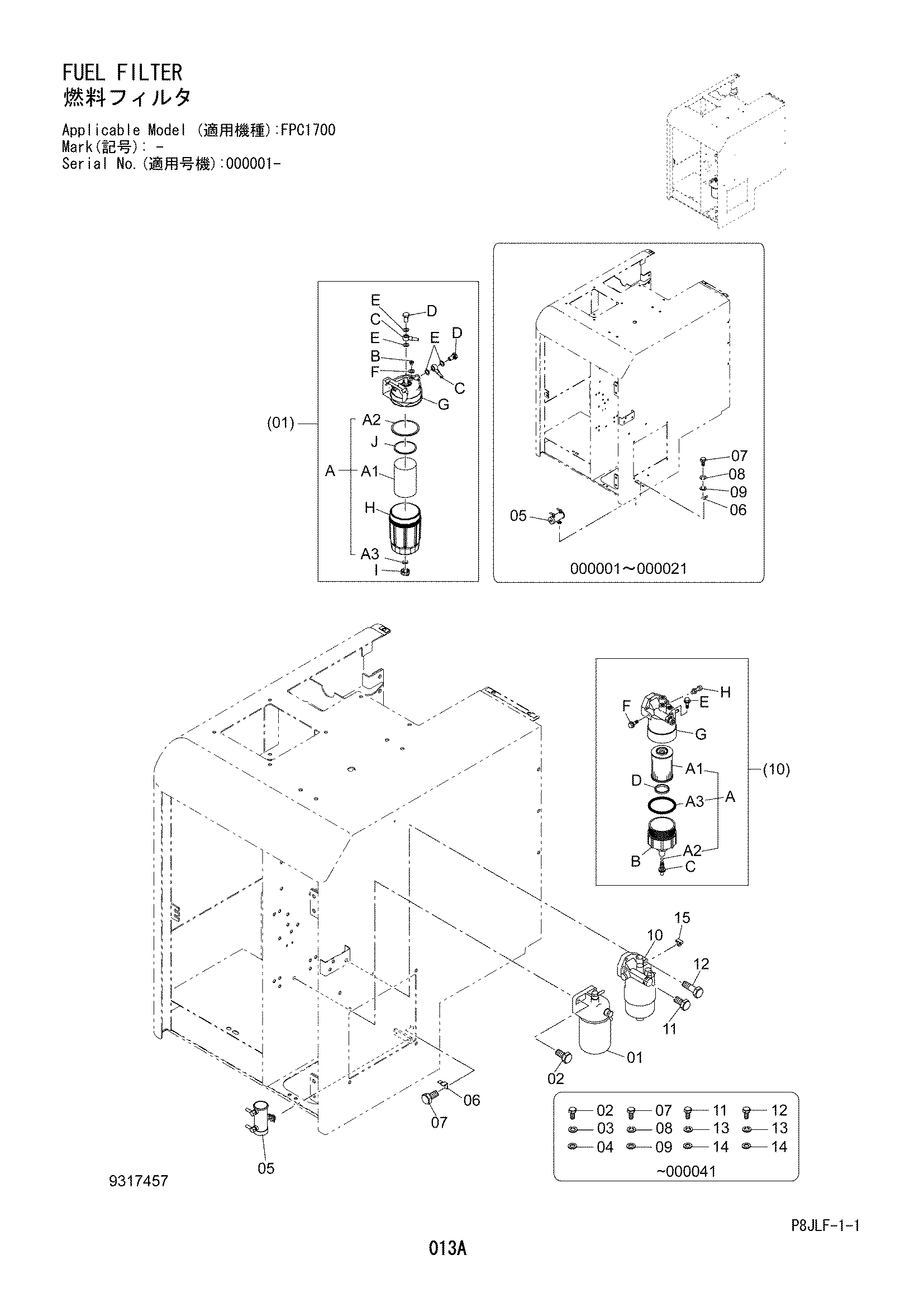

Заводская схема «Топливный фильтр» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4679980 | Топливный фильтр | 1 |
| 01A | 4676385 | Топливный фильтр | 1 |
| 01A2 | 4653195 | Уплотнительное кольцо | 1 |
| 01A3 | 4653194 | Прокладка | 1 |
| 01B | 4653191 | Пробка воздушный | 1 |
| 01C | 4326742 | Трубка топливный | 2 |
| 01D | 4326740 | Болт | 2 |
| 01E | 4326741 | Прокладка | 4 |
| 01F | 4653192 | Прокладка | 1 |
| 01G | 4653187 | Головка | 1 |
| 01H | 4653189 | Корпус фильтр | 1 |
| 01I | 4653193 | Пробка дренажный | 1 |
| 01J | 4653190 | Кольцо | 1 |
| 02 | J901050 замена: J271050 | Болт | 2 |
| 02 | J271050 | Болт с шайбой | 2 |
| 02A | J901050 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 4645227 | Насос | 1 |
| 06 | 4381930 | Кронштейн | 1 |
| 07 | J901025 замена: J271025 | Болт | 1 |
| 07 | J271025 | Болт с шайбой | 1 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A590910 | Пружинная шайба | 1 |
| 09 | A590110 | Плоская шайба | 1 |
| 10 | 841061-32000 замена: 4687687 | Топливный фильтр | 1 |
| 10 | 4687687 | Топливный фильтр | 1 |
| 10A | 4679981 | Топливный фильтр | 1 |
| 10A2 | 4687660 | Уплотнительное кольцо | 1 |
| 10A3 | 4698361 | Прокладка | 1 |
| 10B | 4698360 | Корпус фильтр | 1 |
| 10C | 4698359 | Пробка дренажный | 1 |
| 10D | 4687659 | Кольцо | 1 |
| 10E | 4687946 | Пробка | 1 |
| 10F | 4687947 | Пробка | 1 |
| 10G | 4698357 | Головка | 1 |
| 10H | 4687688 | Датчик давления | 1 |
| 11 | J901040 замена: J271040 | Болт | 2 |
| 11 | J271040 | Болт с шайбой | 2 |
| 11A | J901040 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J901075 замена: J271080 | Болт | 1 |
| 12 | J271080 | Болт с шайбой | 1 |
| 12A | J901080 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A590910 | Пружинная шайба | 3 |
| 14 | A590110 | Плоская шайба | 3 |
| 15 | 3116885 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
