Конвейер детали (2) — HITACHI FPC1700

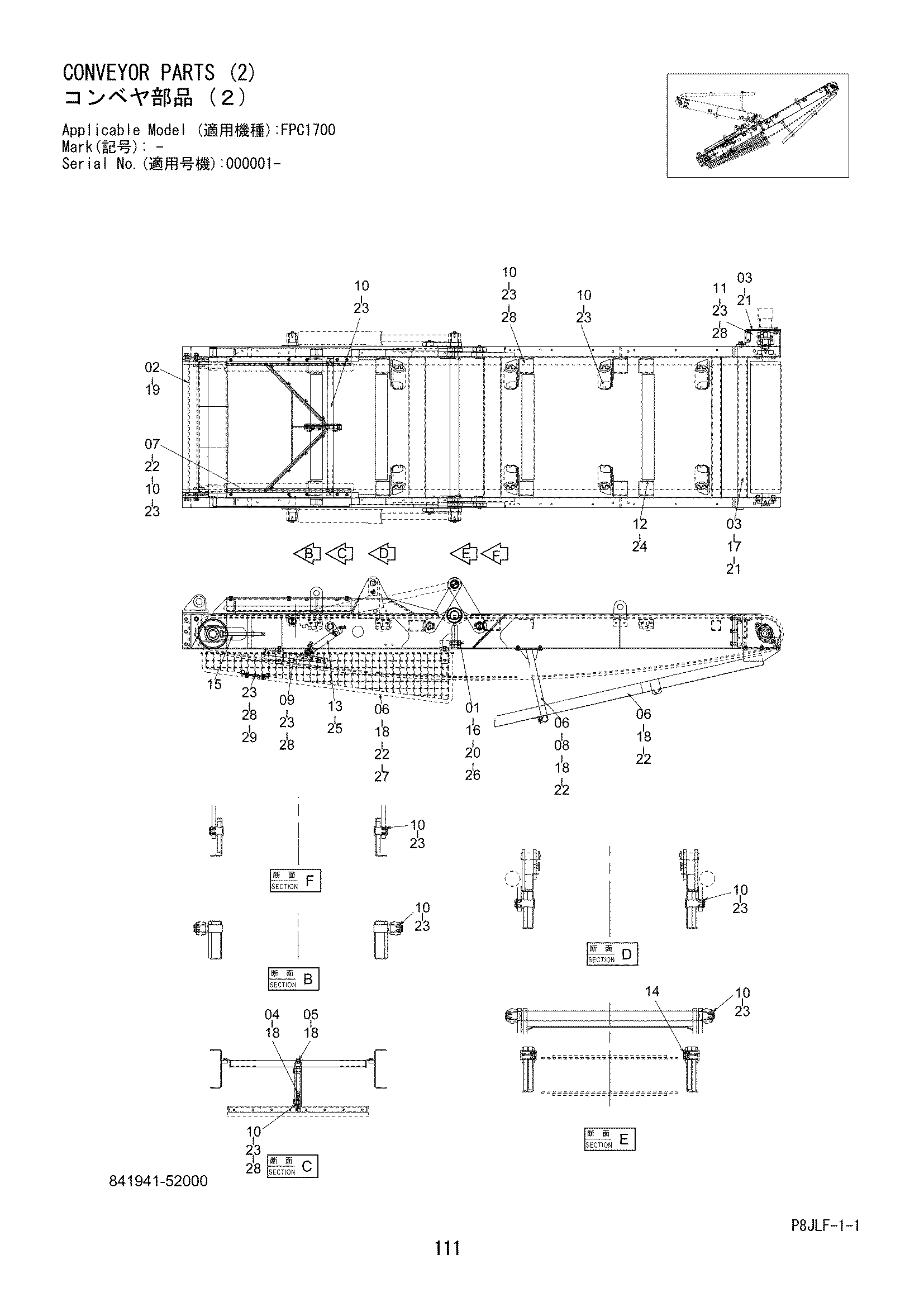

Заводская схема «Конвейер детали (2)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 100112-20070 | Болт | 2 |
| 02 | 100112-20040 | Болт | 8 |
| 03 | J901640 | Болт | 11 |
| 04 | 100512-12080 | Болт | 1 |
| 05 | 100512-12040 | Болт | 1 |
| 06 | J901230 | Болт | 18 |
| 07 | J901225 | Болт | 24 |
| 08 | J901220 | Болт | 3 |
| 09 | J901035 | Болт | 8 |
| 10 | J901025 | Болт | 80 |
| 11 | J901020 | Болт | 3 |
| 12 | 100112-08012 | Болт | 24 |
| 13 | 4718687 | Болт | 4 |
| 14 | 100931-10020 | Болт | 4 |
| 15 | J950024 | Гайка | 2 |
| 16 | 103312-20160 | Гайка | 2 |
| 17 | 103312-16130 | Гайка | 2 |
| 18 | J950012 | Гайка | 17 |
| 19 | J257220 | Пружинная шайба | 8 |
| 20 | J257220 | Пружинная шайба | 2 |
| 21 | A590916 | Пружинная шайба | 11 |
| 22 | A590912 | Пружинная шайба | 45 |
| 23 | A590910 | Пружинная шайба | 95 |
| 24 | A590908 | Пружинная шайба | 24 |
| 25 | A590906 | Пружинная шайба | 4 |
| 26 | 108202-20030 | Шайба | 4 |
| 27 | 108202-12025 | Шайба | 4 |
| 28 | A590110 | Шайба | 37 |
| 29 | J901030 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
