Конвейер детали (1-1) — HITACHI FPC1700

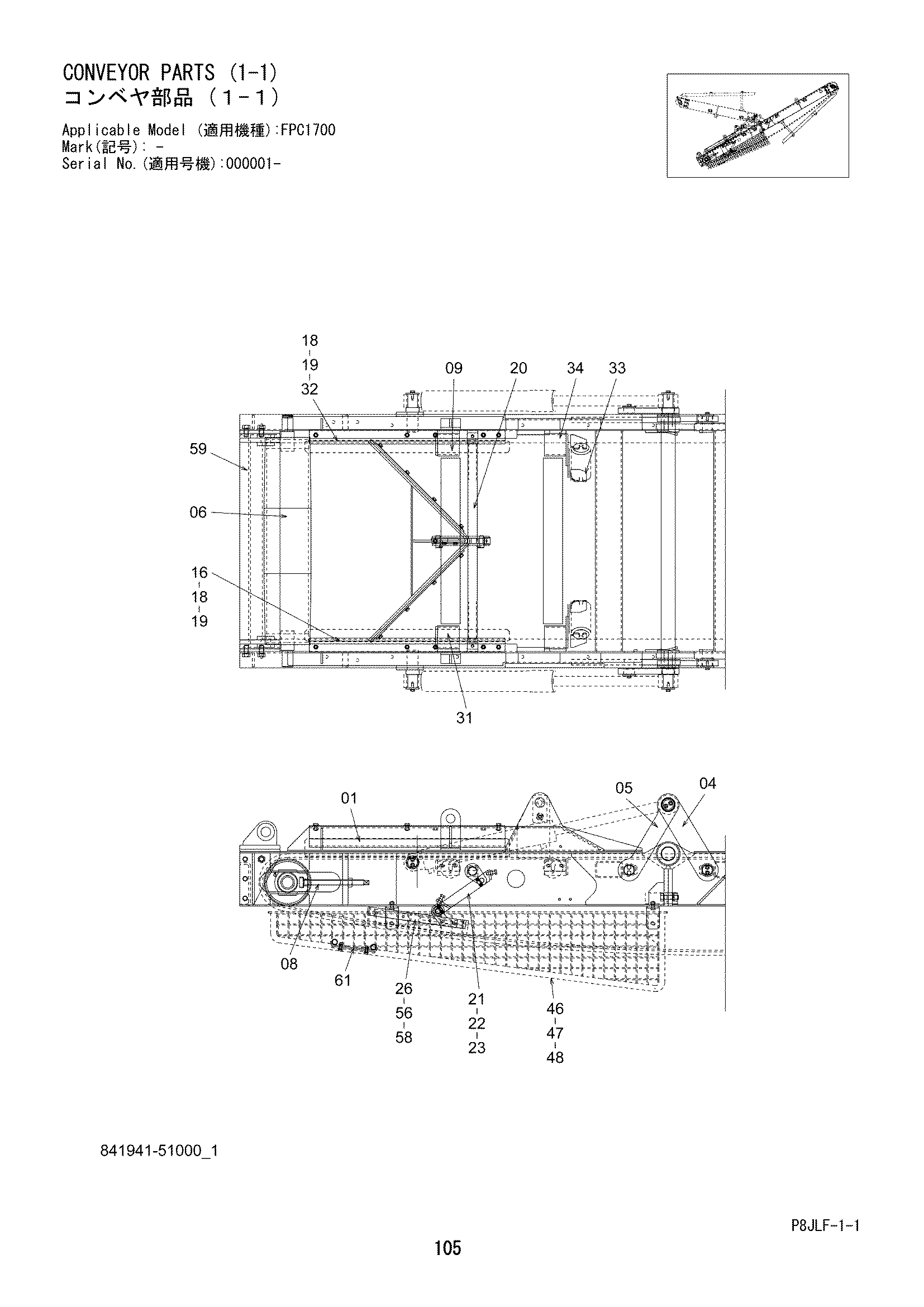

Заводская схема «Конвейер детали (1-1)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 840941-51110 | Рама | 1 |
| 04 | 840941-51160 | Кронштейн тяга | 1 |
| 05 | 840941-51170 | Пластина тяга | 2 |
| 06 | 840941-51180 | Шкив | 1 |
| 08 | 840941-51210 | Болт | 2 |
| 09 | 840941-51220 | Кронштейн каток (правый) | 1 |
| 16 | 841941-51230 | Кронштейн резиновый (правый) | 1 |
| 18 | 840941-51340 | Пластина | 2 |
| 19 | 3120362 | Резиновая прокладка | 2 |
| 20 | 840941-51360 | Кронштейн скрапер | 1 |
| 21 | 840941-51370 | Тяга | 1 |
| 22 | 840941-51390 | Палец | 2 |
| 23 | 840941-51410 | Пластина шпонка | 2 |
| 26 | 840941-51460 | Пластина | 2 |
| 31 | 840941-51520 | Кронштейн каток (левый) | 1 |
| 32 | 841941-51240 | Кронштейн резиновый (левый) | 1 |
| 33 | 840941-51540 | Кронштейн каток (левый) | 4 |
| 34 | 840941-51550 | Кронштейн каток (левый) | 3 |
| 46 | 840941-51680 | Защита (левый) | 1 |
| 47 | 840941-51690 | Защита (правый) | 1 |
| 48 | 840941-51710 | Кронштейн | 4 |
| 56 | 841941-51110 | Скрапер | 1 |
| 58 | 3120365 | Резиновая прокладка | 1 |
| 59 | 841941-51140 | Кронштейн | 1 |
| 61 | 841941-51160 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
