Таил вал группа — HITACHI FPC1700

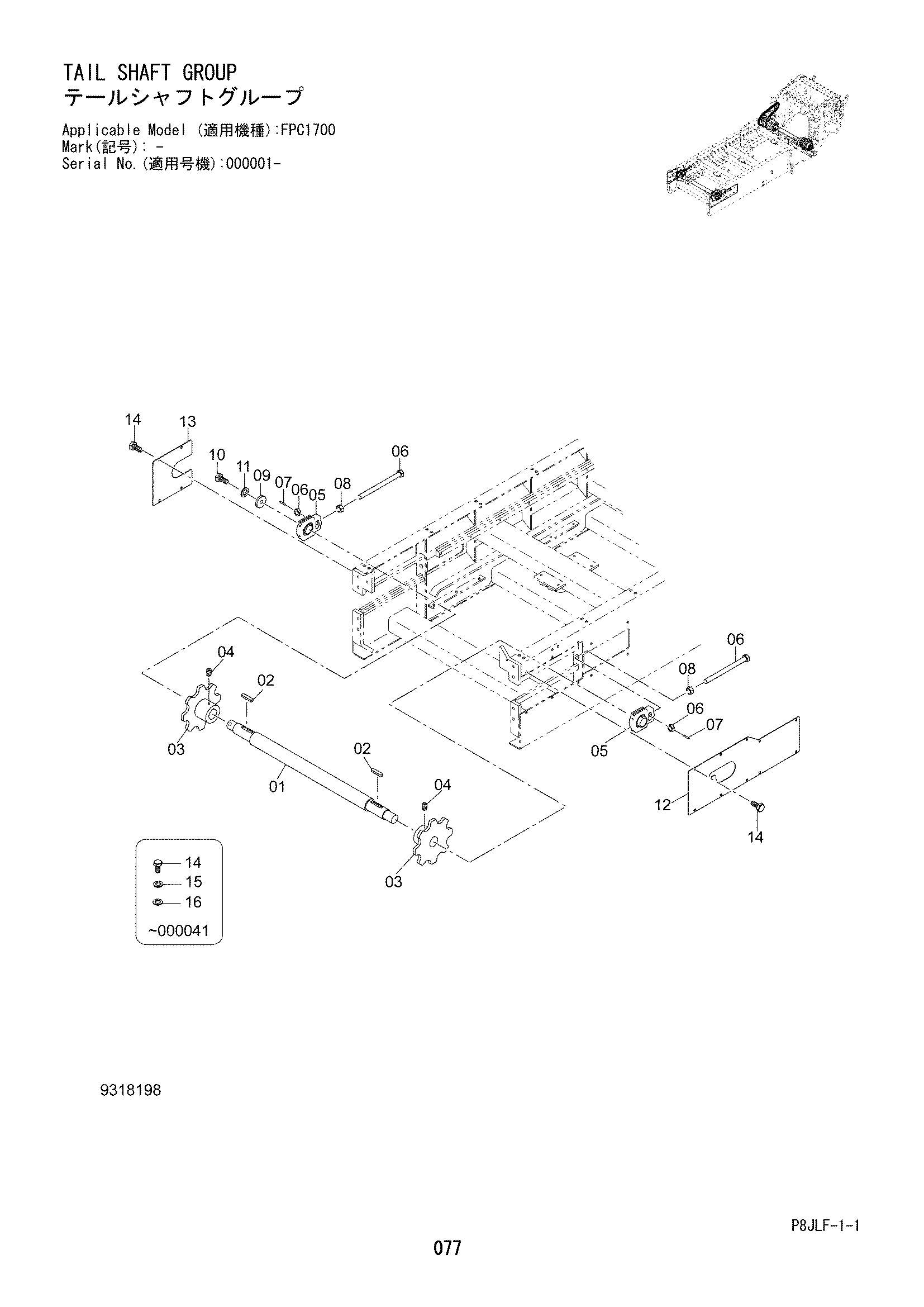

Заводская схема «Таил вал группа» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1037071 | Вал | 1 |
| 02 | 3119707 | Шпонка | 2 |
| 03 | 4677888 | Звёздочка | 2 |
| 04 | 4098360 | Винт | 8 |
| 05 | 4401306 | Блок подшипник. | 2 |
| 06 | 841861-21230 замена: 8123202 | Болт | 2 |
| 06 | 8123202 | Болт | 2 |
| 07 | 4139939 | Пружинный штифт | 2 |
| 08 | J950024 | Гайка | 2 |
| 09 | 3119709 | Пластина | 1 |
| 10 | J902050 | Болт | 1 |
| 11 | J257220 | Пружинная шайба | 1 |
| 12 | 2059285 | Крышка | 1 |
| 13 | 3119723 | Крышка | 1 |
| 14 | J901025 замена: J271025 | Болт | 14 |
| 14 | J271025 | Болт с шайбой | 14 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590910 | Пружинная шайба | 14 |
| 16 | A590110 | Плоская шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
