Облицовка (1-2) — HITACHI FPC1700

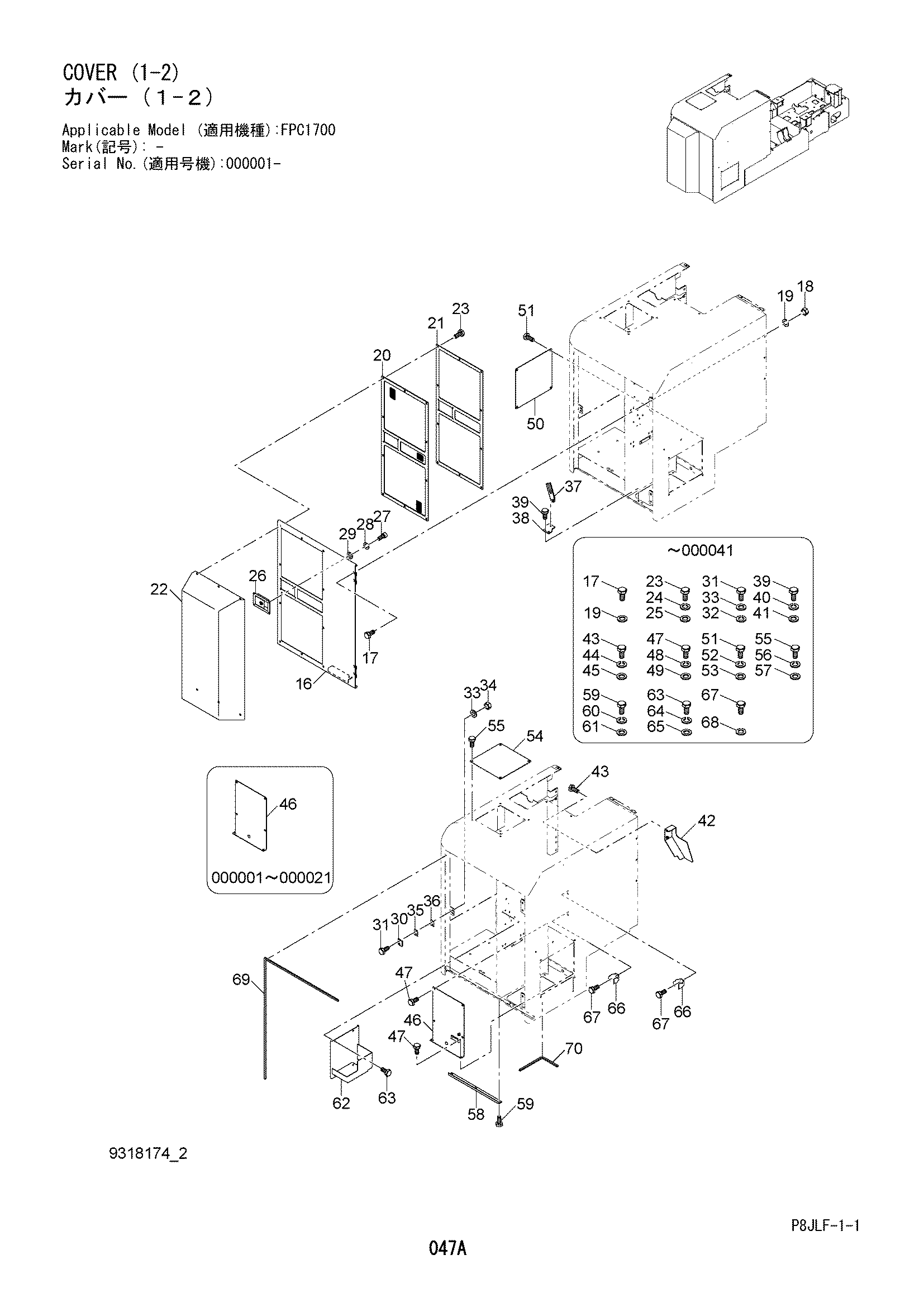

Заводская схема «Облицовка (1-2)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 6028377 | Крышка решётка | 1 |
| 17 | J901240 замена: J271240 | Болт | 4 |
| 17 | J271240 | Болт с шайбой | 4 |
| 17A | J901240 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J950012 | Гайка | 4 |
| 19 | J222012 | Шайба | 8 |
| 19 | J222012 | Шайба | 4 |
| 20 | 7059490 | Экран | 1 |
| 21 | 7059491 | Пластина | 1 |
| 22 | 7059492 | Крышка | 1 |
| 23 | J901030 замена: J271030 | Болт | 10 |
| 23 | J271030 | Болт с шайбой | 10 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | A590910 | Пружинная шайба | 10 |
| 25 | A590110 | Плоская шайба | 10 |
| 26 | 4663940 | Блокировка крышка | 1 |
| 27 | M430825 | Винт | 4 |
| 28 | A590908 | Пружинная шайба | 4 |
| 29 | A590108 | Плоская шайба | 4 |
| 30 | 3119598 | Пластина | 1 |
| 31 | J901035 замена: J271035 | Болт | 2 |
| 31 | J271035 | Болт с шайбой | 2 |
| 31A | J901035 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | A590910 | Пружинная шайба | 2 |
| 33 | A590110 | Плоская шайба | 4 |
| 33 | A590110 | Плоская шайба | 2 |
| 34 | J950010 | Гайка | 2 |
| 35 | 3119599 | Регулировочная шайба 3.0mm | 1 |
| 36 | 3119628 | Регулировочная шайба 1.0mm | 1 |
| 37 | 4664295 | Стойка | 1 |
| 38 | 3119629 | Кронштейн | 1 |
| 39 | J901025 замена: J271025 | Болт | 2 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | A590110 | Плоская шайба | 2 |
| 42 | 8123077 | Крышка | 1 |
| 43 | J901030 замена: J281030 | Болт | 2 |
| 43 | J281030 | Болт с шайбой | 2 |
| 43A | J901030 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 44 | A590910 | Пружинная шайба | 2 |
| 45 | 4717541 | Шайба | 2 |
| 46 | 841621-11260 | Крышка | 1 |
| 46 | 8123078 | Крышка | 1 |
| 47 | J901025 замена: J271025 | Болт | 6 |
| 47 | J271025 | Болт с шайбой | 6 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | A590910 | Пружинная шайба | 6 |
| 49 | A590110 | Плоская шайба | 6 |
| 50 | 3119630 | Пластина | 1 |
| 51 | J901025 замена: J271025 | Болт | 4 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | A590910 | Пружинная шайба | 4 |
| 53 | A590110 | Плоская шайба | 4 |
| 54 | 3119631 | Пластина | 1 |
| 55 | J901025 замена: J271025 | Болт | 4 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | A590910 | Пружинная шайба | 4 |
| 57 | A590110 | Плоская шайба | 4 |
| 58 | 2059257 | Кронштейн | 1 |
| 59 | J901020 замена: J271016 | Болт | 3 |
| 59 | J271016 | Болт с шайбой | 3 |
| 59A | J901016 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | A590910 | Пружинная шайба | 3 |
| 61 | A590110 | Плоская шайба | 3 |
| 62 | 7059493 | Корпус | 1 |
| 63 | J901020 замена: J271016 | Болт | 4 |
| 63 | J271016 | Болт с шайбой | 4 |
| 63A | J901016 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | A590110 | Плоская шайба | 4 |
| 66 | 4307285 | Зажим | 2 |
| 67 | 4718667 замена: 4676014 | Болт | 4 |
| 67 | 4676014 | Болт с шайбой | 4 |
| 68 | A590908 | Пружинная шайба | 4 |
| 69 | 4673710 | Уплотнение | 1 |
| 70 | 4673708 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
