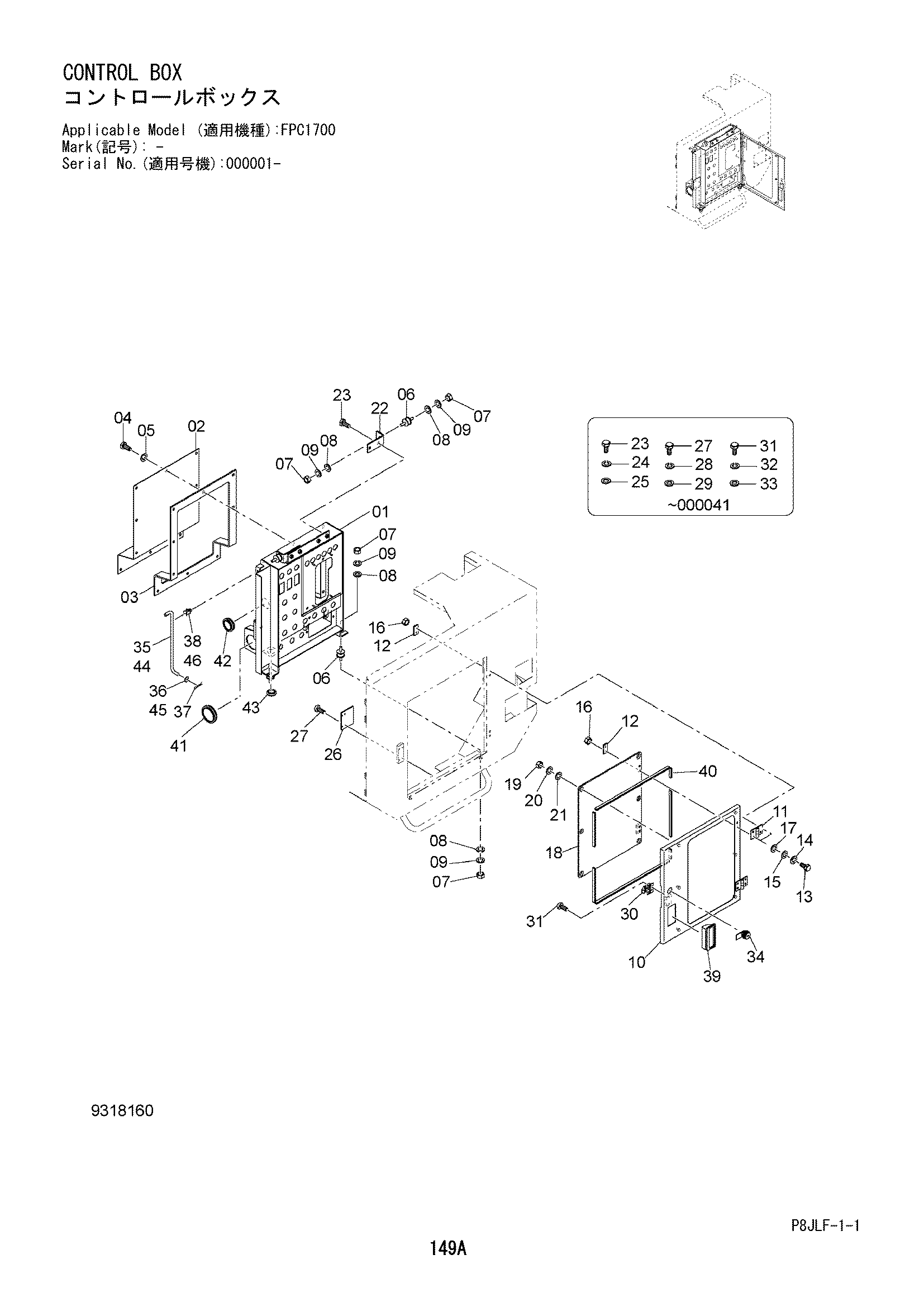

Управление короб — HITACHI FPC1700

Заводская схема «Управление короб» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	841111-11110 замена: 5013269	Короб панель	1
01	5013269	Короб панель	1
02	2059305	Крышка	1
03	3119740	Уплотнение	1
04	4717545	Болт	10
05	4654985	Шайба	10
06	4679882	Резиновый кусион	4
07	J950008	Гайка	8
08	A590108	Плоская шайба	8
09	A590908	Пружинная шайба	8
10	6028397	Крышка	1
11	3119741	Петля	2
12	3119809	Пластина	4
13	4691856	Болт	8
14	A590905	Пружинная шайба	8
15	A590105	Плоская шайба	8
16	4718690	Гайка	8
17	A590106	Плоская шайба	8
18	2059254	Крышка	1
19	J950006	Гайка	6
20	A590906	Пружинная шайба	6
21	4717856	Шайба	6
22	3119551	Кронштейн	2
23	4717545 замена: 4676014	Болт	4
23	4676014	Болт с шайбой	4
24	A590908	Пружинная шайба	4
25	A590108	Плоская шайба	4
26	3119552	Пластина	1
27	M430413	Винт	4
27	J460412	Винт	4
28	A590904	Пружинная шайба	4
29	A590104	Плоская шайба	4
30	4372725	Ограничитель	1
31	M430408	Винт	2
31	J460408	Винт	2
32	A590904	Пружинная шайба	2
33	A590104	Плоская шайба	2
34	4679883	Замок	1
35	3119591	Шток	1
36	A590110	Плоская шайба	1
37	4022699	Стопорный палец	1
38	3119592	Держатель шток	1
39	4679885	Рукоятка	1
40	4651533	Уплотнение	1
41	4633506	Резиновая втулка	1
42	4677885	Втулка	1
42	4679564	Уплотнение	1
43	4672628	Втулка	1
44	4722825	Шток	1
45	A590108	Шайба	1
46	4647195	Держатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
