Трубопроводы системы смазки — HITACHI FPC1700

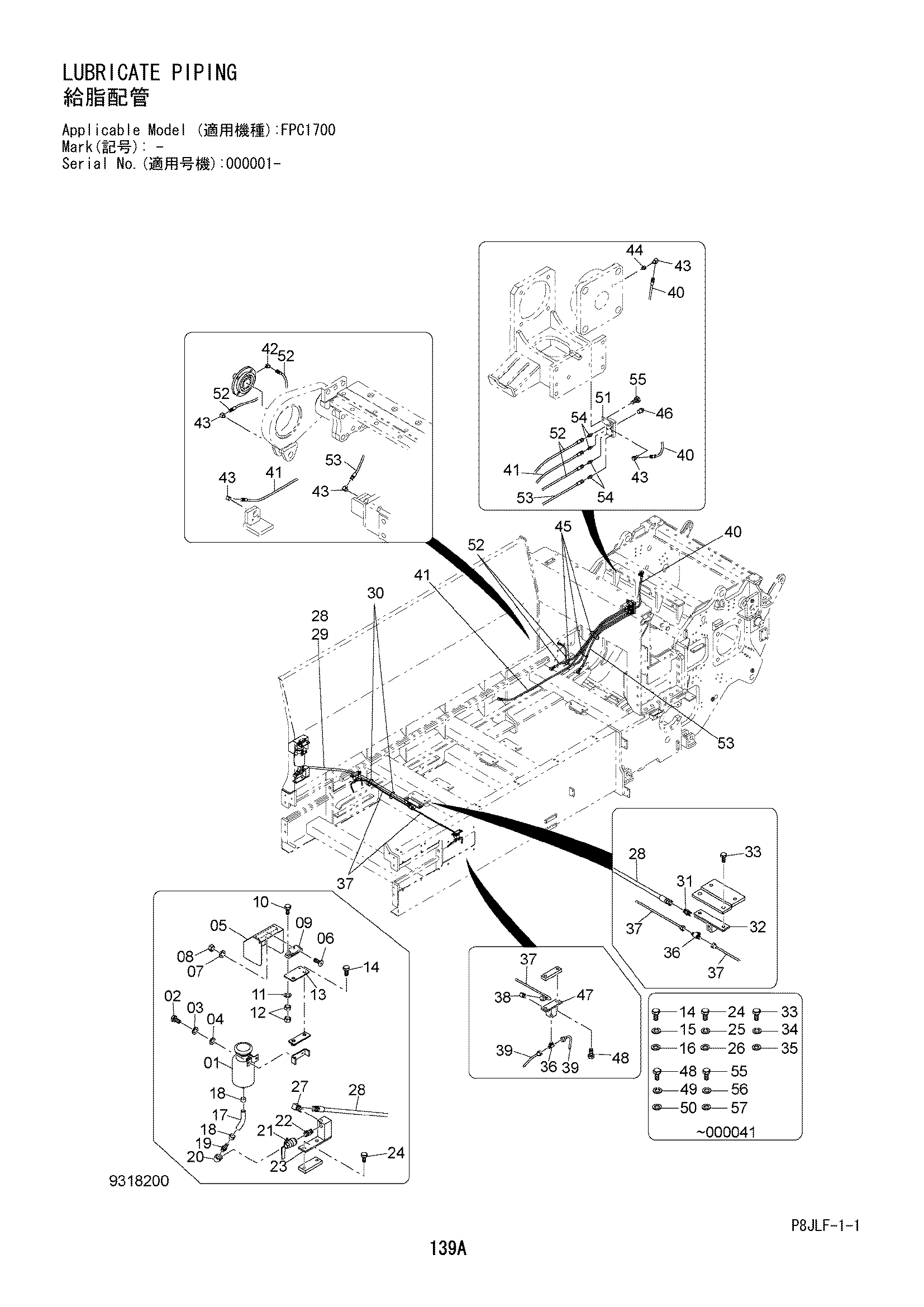

Заводская схема «Трубопроводы системы смазки» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4680211 | Бак | 1 |
| 02 | 4691932 | Болт | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | A590106 | Плоская шайба | 2 |
| 05 | 8123203 | Крышка | 1 |
| 06 | 4718688 | Винт | 2 |
| 07 | A590104 | Плоская шайба | 2 |
| 08 | M500403 | Гайка | 4 |
| 09 | 4680286 | Петля | 1 |
| 10 | 4718294 | Болт | 2 |
| 11 | A590104 | Плоская шайба | 2 |
| 12 | M500403 | Гайка | 4 |
| 13 | 3119733 | Пластина | 1 |
| 14 | J901025 замена: J271025 | Болт | 2 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | A590110 | Плоская шайба | 2 |
| 17 | 3119770 | Шланг | 1 |
| 18 | 4235205 | Хомут шланга | 2 |
| 19 | 4332076 | Соединение шланг | 1 |
| 20 | 94-0631 | Угловой штуцер | 1 |
| 21 | 4209782 | Шаровой клапан | 1 |
| 22 | 94-1702 | Разъём | 1 |
| 23 | 8123204 | Блок | 1 |
| 24 | J901020 замена: J271020 | Болт | 2 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | A590110 | Плоская шайба | 2 |
| 27 | 4718619 | Угловой штуцер | 1 |
| 28 | 4030804 | Шланг | 1 |
| 29 | 4659505 замена: 4327293 | Защитный кожух | 1 |
| 29 | 4327293 | Защитный кожух | 4 |
| 30 | 4718642 | Хомут трос | 2 |
| 31 | 94-1301 | Коннектер | 1 |
| 32 | 8123217 | Блок | 1 |
| 33 | J901030 замена: J271030 | Болт | 2 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | A590110 | Плоская шайба | 2 |
| 36 | 4718708 | Тройник | 3 |
| 37 | 2059302 | Трубка | 2 |
| 38 | 4717857 | Угловой штуцер | 2 |
| 39 | 3119739 | Трубка | 4 |
| 40 | 3119735 | Шланг | 1 |
| 41 | 3119736 | Шланг | 1 |
| 42 | 4163016 | Угловой штуцер | 1 |
| 43 | 4718618 | Угловой штуцер | 5 |
| 44 | 94-1600 | Переходник | 1 |
| 45 | 4718642 | Ленточный зажим | 3 |
| 46 | J75481 | Штуцер смазка | 5 |
| 47 | 8123218 | Блок | 2 |
| 48 | J901020 замена: J271020 | Болт | 4 |
| 48 | J271020 | Болт с шайбой | 4 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | A590910 | Пружинная шайба | 4 |
| 50 | A590110 | Плоская шайба | 4 |
| 51 | 8123219 | Блок | 1 |
| 52 | 3119737 | Шланг | 2 |
| 53 | 3119738 | Шланг | 1 |
| 54 | 4163014 | Разъём | 4 |
| 55 | J901020 замена: J271020 | Болт | 2 |
| 55 | J271020 | Болт с шайбой | 2 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | A590910 | Пружинная шайба | 2 |
| 57 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
