Оператор рама — HITACHI FPC1700

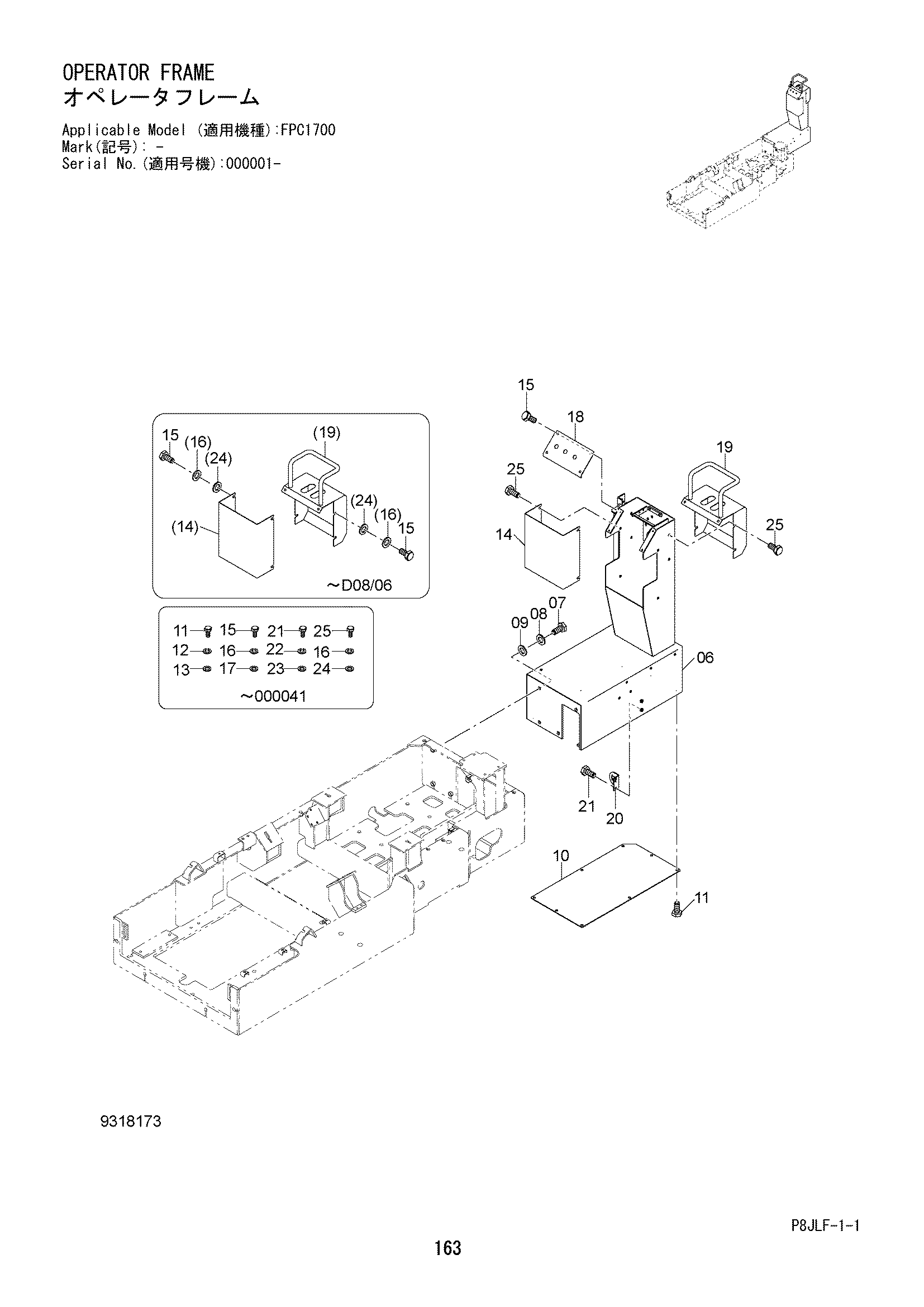

Заводская схема «Оператор рама» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 5013235 | Рама | 1 |
| 07 | J901650 | Болт | 4 |
| 08 | A590916 | Пружинная шайба | 4 |
| 09 | A590116 | Шайба | 4 |
| 10 | 3119593 | Пластина | 1 |
| 11 | J901025 замена: J271020 | Болт | 8 |
| 11 | J271020 | Болт с шайбой | 8 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | A590910 | Пружинная шайба | 8 |
| 13 | A590110 | Шайба | 8 |
| 14 | 2059255 | Крышка | 1 |
| 15 | 4718667 | Болт | 12 |
| 15 | 4718667 замена: 4676014 | Болт | 4 |
| 15 | 4676014 | Болт с шайбой | 4 |
| 16 | A590908 | Пружинная шайба | 12 |
| 17 | A590108 | Плоская шайба | 4 |
| 18 | 2059256 | Пластина | 1 |
| 19 | 6028354 | Крышка | 1 |
| 20 | 3119594 | Кронштейн | 1 |
| 21 | 4718583 замена: 4676014 | Болт | 2 |
| 21 | 4676014 | Болт с шайбой | 2 |
| 22 | A590908 | Пружинная шайба | 2 |
| 23 | A590108 | Плоская шайба | 2 |
| 24 | 4718584 | Шайба | 8 |
| 25 | 4717545 замена: 4676014 | Болт | 8 |
| 25 | 4676014 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
