Привод группа — HITACHI FPC1700

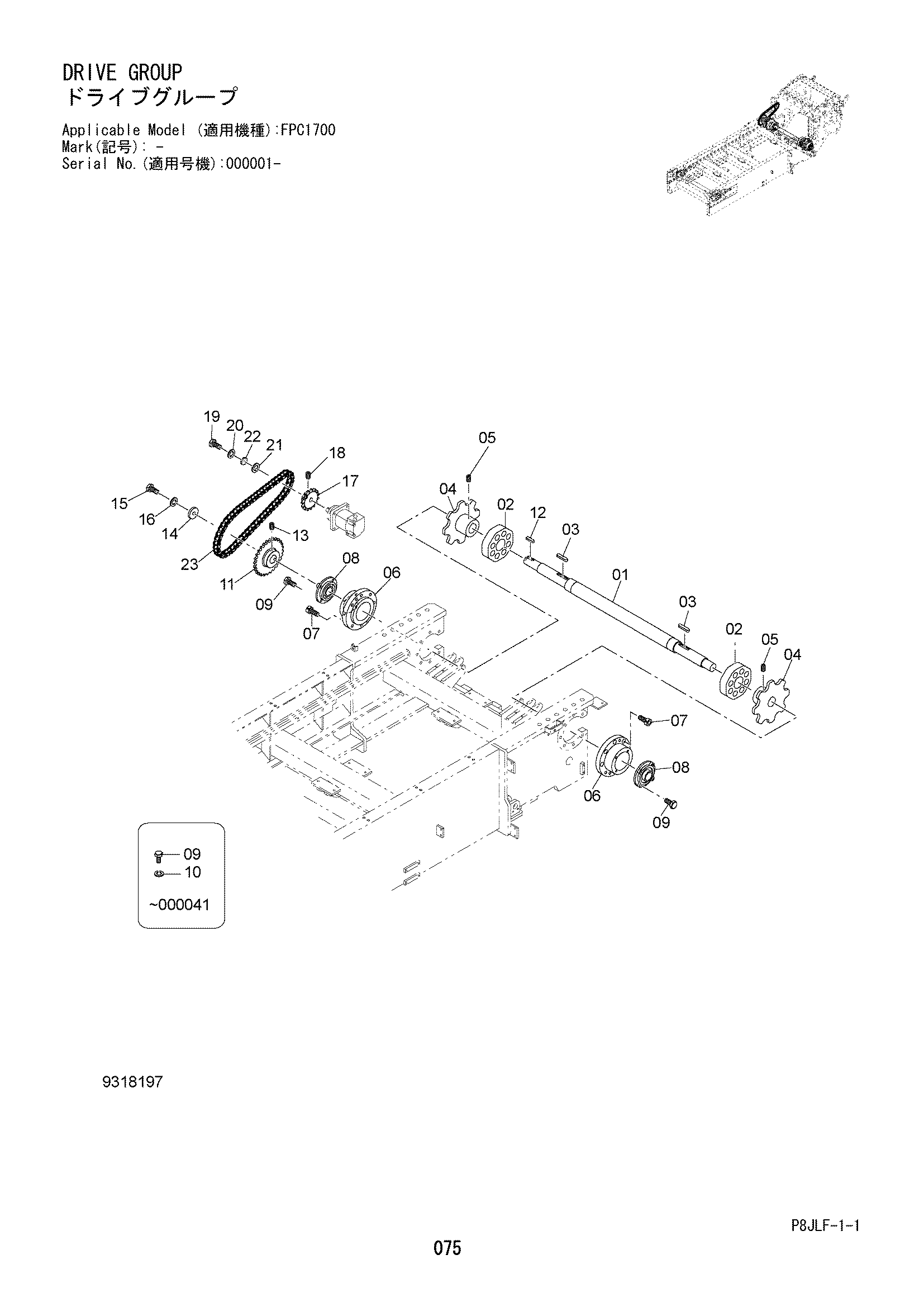

Заводская схема «Привод группа» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1037070 | Вал | 1 |
| 02 | 2059283 | Кольцо | 2 |
| 03 | 3119707 | Шпонка | 2 |
| 04 | 4677888 | Звёздочка | 2 |
| 05 | 4098360 | Винт | 8 |
| 06 | 2059284 | Фланец | 2 |
| 07 | M341640 | Болт | 14 |
| 08 | 4674688 | Блок подшипник. | 2 |
| 09 | J901250 замена: J271250 | Болт | 8 |
| 09 | J271250 | Болт с шайбой | 8 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | A590912 | Пружинная шайба | 8 |
| 11 | 841861-21140 замена: 4677890 | Звёздочка цепь | 1 |
| 11 | 4677890 | Звёздочка цепь | 1 |
| 12 | 3119708 | Шпонка | 1 |
| 13 | 4098360 | Винт | 4 |
| 14 | 3119709 | Пластина | 1 |
| 15 | J902050 | Болт | 1 |
| 16 | J257220 | Пружинная шайба | 1 |
| 17 | 4689984 | Звёздочка цепь | 1 |
| 18 | 4718689 | Винт | 4 |
| 19 | 4718687 | Болт | 1 |
| 20 | A590906 | Пружинная шайба | 1 |
| 21 | A590124 | Плоская шайба | 1 |
| 22 | 3119710 | Шайба | 1 |
| 23 | 841861-21150 | Цепь каток | 1 |
| 23 | 4677893 | Цепь каток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
