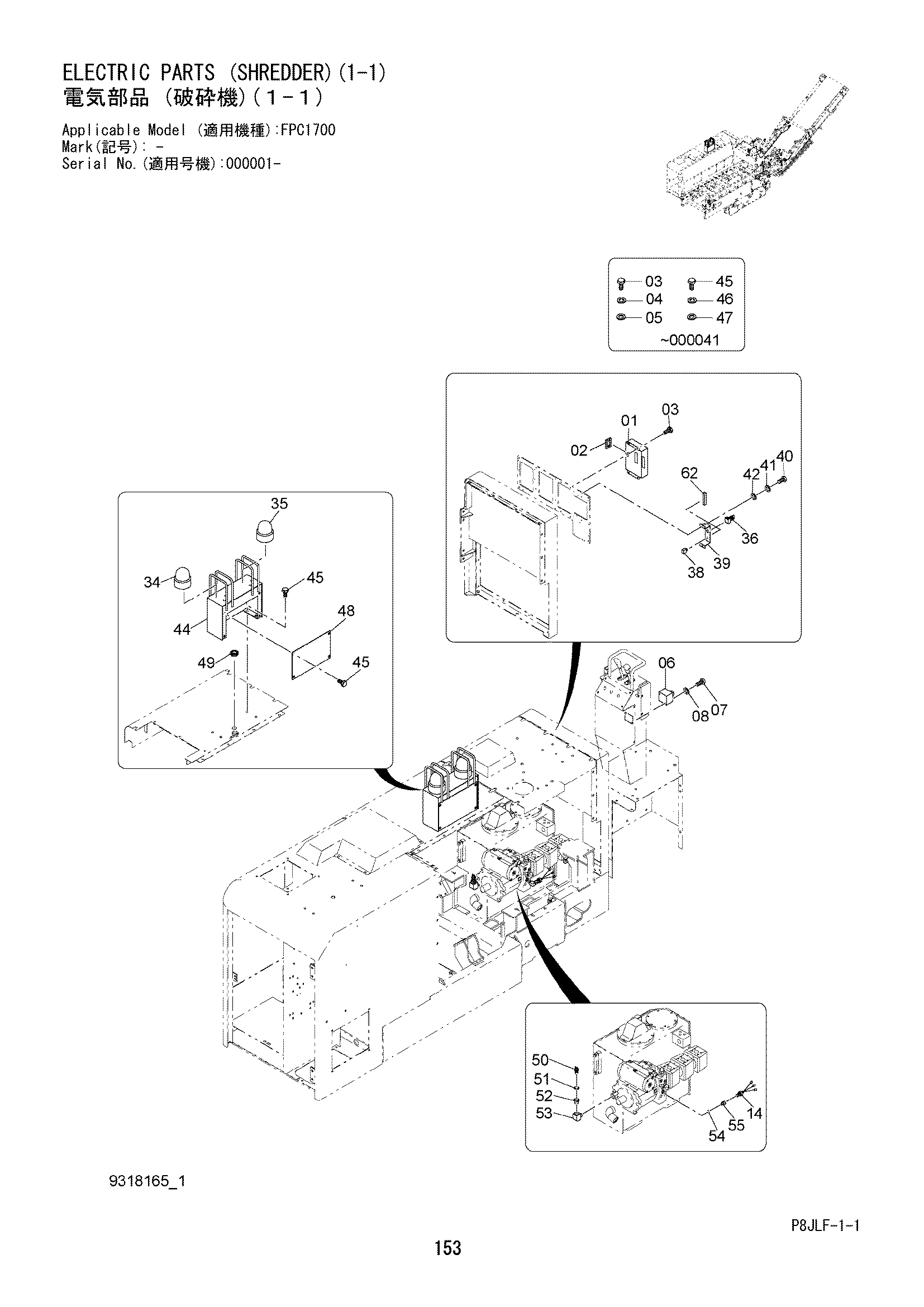

Электрооборудование (схреддер)(1-1) — HITACHI FPC1700
Заводская схема «Электрооборудование (схреддер)(1-1)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 841121-57110 замена: 1037068 | Контроллер в сборе | 1 |
| 01 | 1037068 | Контроллер в сборе | 1 |
| 02 | 3119720 | Крышка | 1 |
| 03 | 4718667 замена: 4676014 | Болт | 4 |
| 03 | 4676014 | Болт с шайбой | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | 4654993 | Выключатель | 1 |
| 07 | M430416 | Винт | 2 |
| 08 | A590904 | Пружинная шайба | 2 |
| 14 | 1036952 | Датчик | 1 |
| 14 | 1036952 | Датчик | 1 |
| 34 | 4655064 | Фонарь | 1 |
| 35 | 4655069 | Фонарь | 1 |
| 36 | 4657361 | Выключатель | 1 |
| 38 | 4657362 | Выключатель | 1 |
| 39 | 3119778 | Кронштейн | 1 |
| 40 | M430616 | Винт | 2 |
| 41 | A590906 | Пружинная шайба | 2 |
| 42 | A590106 | Плоская шайба | 2 |
| 44 | 6028364 | Кронштейн | 1 |
| 45 | J901225 замена: J271225 | Болт | 8 |
| 45 | J271225 | Болт с шайбой | 8 |
| 45A | J901225 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | A590912 | Пружинная шайба | 8 |
| 47 | A590112 | Плоская шайба | 8 |
| 48 | 3119608 | Крышка | 1 |
| 49 | 4672628 | Втулка | 1 |
| 50 | 4257115 | Выключатель | 1 |
| 51 | A890016 | Манжета | 1 |
| 52 | 3119606 | Втулка | 1 |
| 53 | 94-0633 | Угловой штуцер | 1 |
| 54 | 957366 | Уплотнительное кольцо | 1 |
| 55 | 3119607 | Разъём | 1 |
| 62 | 4651835 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
