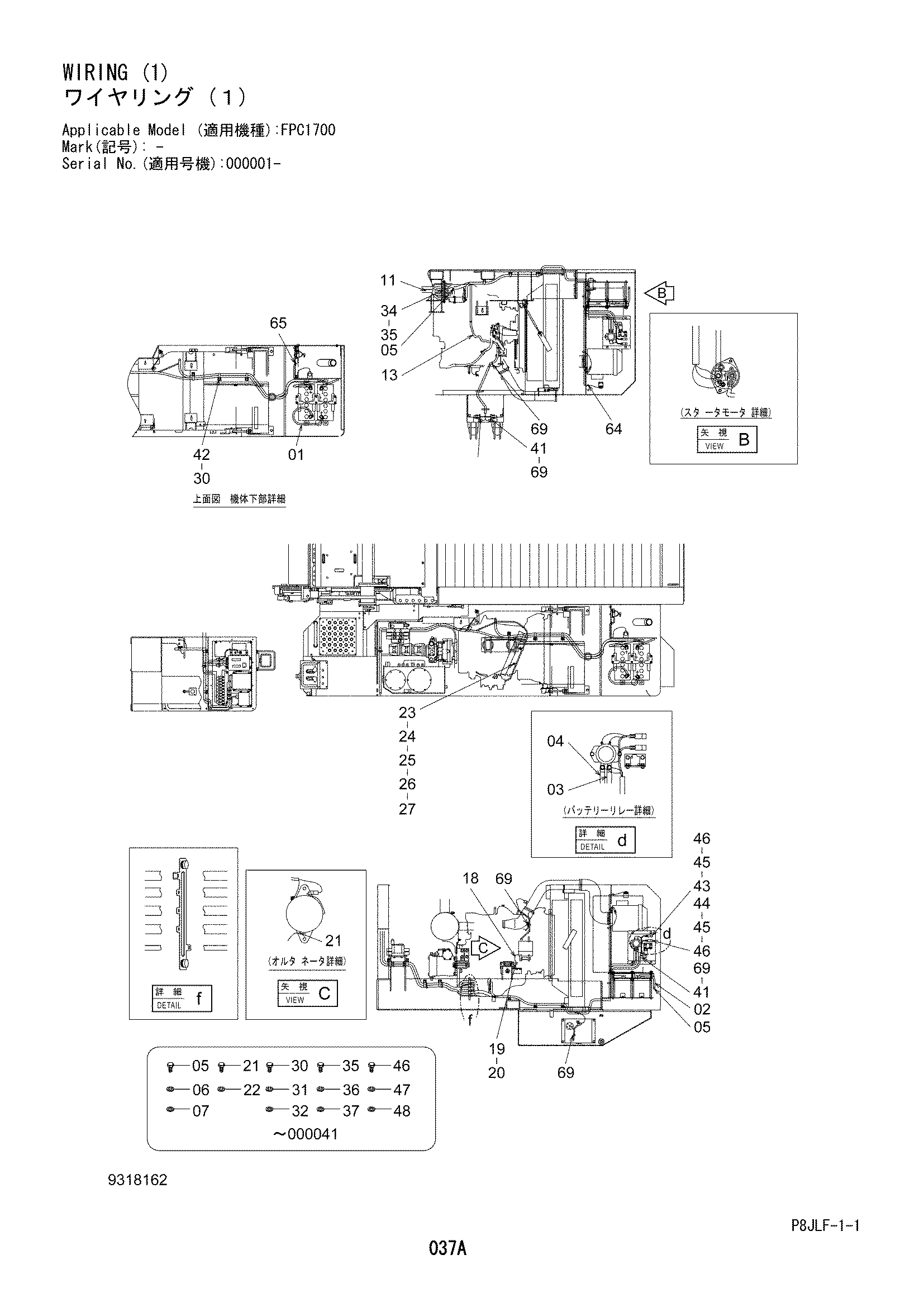

Проводка (1) — HITACHI FPC1700

Заводская схема «Проводка (1)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4627416	Трос аккумулятор	1
02	4263509	Жгут проводов	1
03	2059191	Трос	1
04	2059192	Трос	1
05	J901025 замена: J271020	Болт	2
05	J271020	Болт с шайбой	2
05A	J901020	Болт	1
05B	J222010	Шайба	1
06	A590910	Пружинная шайба	2
07	A590110	Плоская шайба	2
11	0007629	Жгут проводов	1
13	841121-51210 замена: 0007630	Жгут проводов	1
13	0007630	Жгут проводов	1
18	3111994	Трос	1
19	4718667	Болт	1
20	A590908	Пружинная шайба	1
21	M430616 замена: J460616	Винт	1
21	J460616	Винт с шайбой	1
22	A590906	Пружинная шайба	1
23	4717853	Втулка	2
24	4190253	Зажим	2
25	4718663	Болт	2
26	A590908	Пружинная шайба	2
27	A590108	Плоская шайба	2
30	J901025 замена: J271020	Болт	3
30	J271020	Болт с шайбой	3
30A	J901020	Болт	1
30B	J222010	Шайба	1
31	A590910	Пружинная шайба	3
32	A590110	Плоская шайба	3
34	3106886	Кронштейн	1
35	4717545 замена: 4676014	Болт	2
35	4676014	Болт с шайбой	2
36	A590908	Пружинная шайба	2
37	A590108	Плоская шайба	2
41	4660473	Диод	3
42	4190266	Зажим	3
43	4694529	Предохранитель (45A)	1
44	4694635	Предохранитель (65A)	1
45	3116887	Пластина	2
46	4717545 замена: 4676014	Болт	2
46	4676014	Болт с шайбой	2
47	A590908	Пружинная шайба	2
48	A590108	Плоская шайба	2
64	4300700	Резиновая втулка	1
65	4672628	Втулка	1
65	4680511	Втулка	1
69	4718642	Ленточный зажим	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
