Гидроцилиндр группа — HITACHI FPC1700

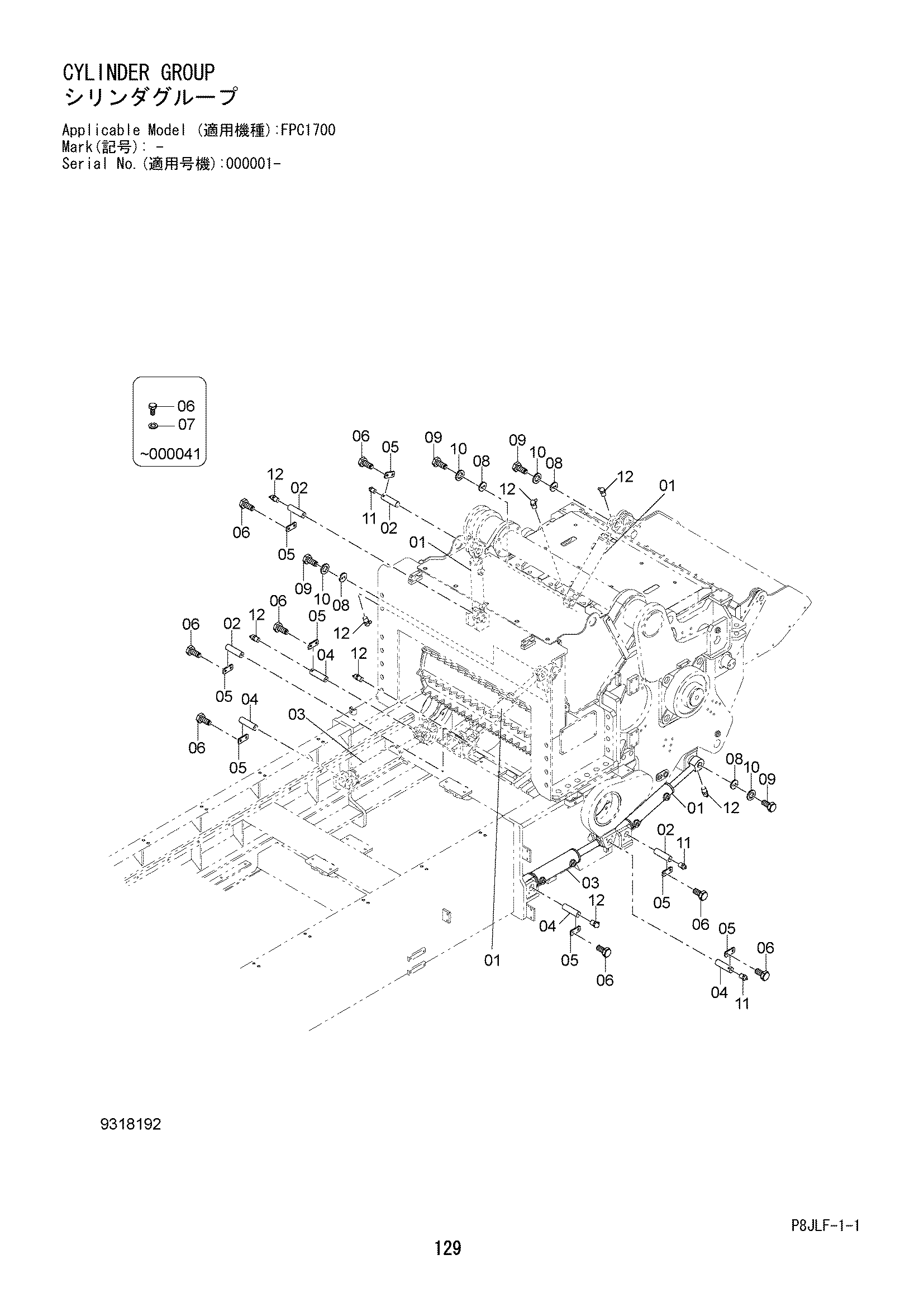

Заводская схема «Гидроцилиндр группа» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1037052 | Гидроцилиндр | 4 |
| 02 | 3119865 | Палец | 4 |
| 03 | 1037053 | Гидроцилиндр | 2 |
| 04 | 4718500 | Палец | 4 |
| 05 | 4718561 | Стопорная пластина | 8 |
| 06 | J901020 замена: J271020 | Болт | 16 |
| 06 | J271020 | Болт с шайбой | 16 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A590910 | Пружинная шайба | 16 |
| 08 | 3119866 | Пластина | 4 |
| 09 | 4717545 | Болт | 8 |
| 10 | A590908 | Пружинная шайба | 8 |
| 11 | J75481 | Штуцер смазка | 3 |
| 12 | 4049653 | Штуцер смазка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
