Тхров трубопроводы — HITACHI FPC1700

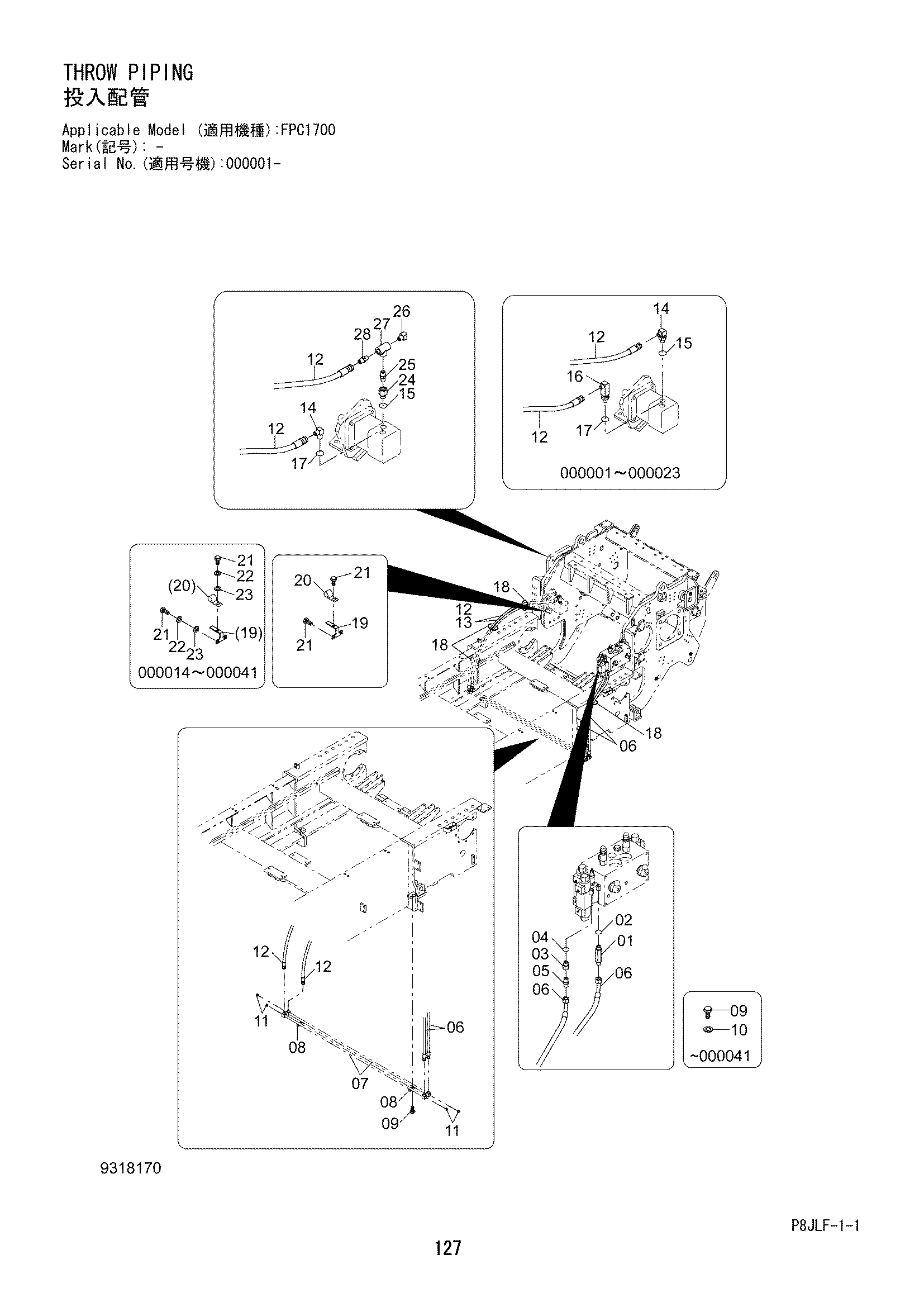

Заводская схема «Тхров трубопроводы» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4718705 | Разъём | 1 |
| 02 | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4718697 | Переходник | 1 |
| 04 | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 94-1302 | Разъём | 1 |
| 06 | 3119745 | Шланг | 2 |
| 07 | 8123130 | Трубка | 2 |
| 08 | 4718478 | Держатель | 2 |
| 09 | J901040 замена: J271040 | Болт | 2 |
| 09 | J271040 | Болт с шайбой | 2 |
| 09A | J901040 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | 94-2012 | Пробка | 4 |
| 12 | 4159507 | Шланг | 2 |
| 13 | 4659505 замена: 4327293 | Защитный кожух | 2 |
| 13 | 4327293 | Защитный кожух | 8 |
| 14 | 4718711 | Угловой штуцер | 1 |
| 15 | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4718707 | Угловой штуцер | 1 |
| 17 | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4718643 | Ленточный зажим | 4 |
| 19 | 8123129 | Кронштейн | 1 |
| 20 | 4190266 | Зажим | 1 |
| 21 | J901025 замена: J271025 | Болт | 3 |
| 21 | J271025 | Болт с шайбой | 3 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | A590910 | Пружинная шайба | 3 |
| 23 | A590110 | Плоская шайба | 3 |
| 24 | 4718698 | Переходник | 1 |
| 25 | 94-1702 | Разъём | 1 |
| 26 | 4718479 | Угловой штуцер | 1 |
| 27 | 94-0661 | Тройник | 1 |
| 28 | 94-1302 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
