Ход управление — HITACHI FPC1700

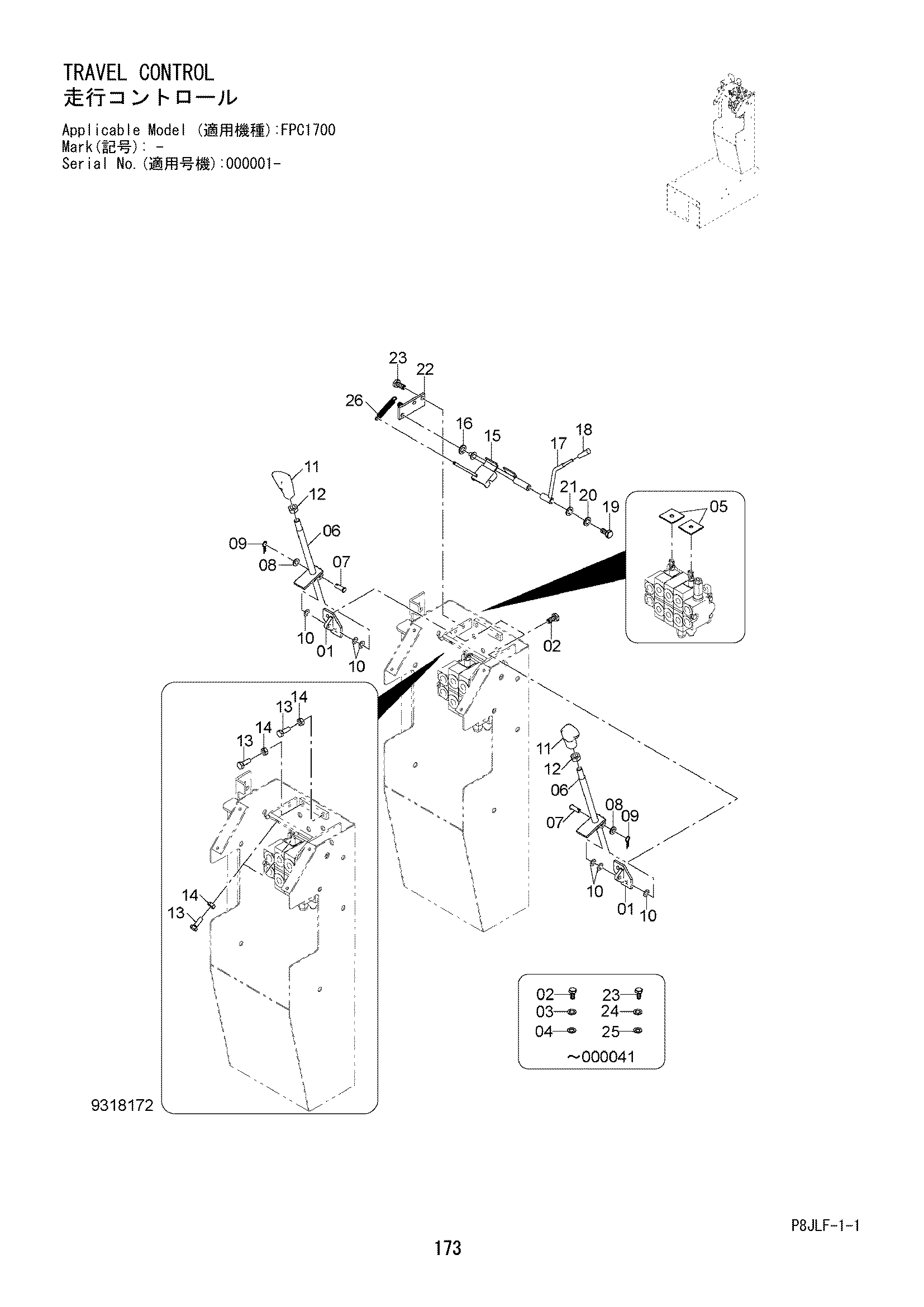

Заводская схема «Ход управление» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8123079 | Кронштейн | 2 |
| 02 | J901016 замена: J271016 | Болт | 4 |
| 02 | J271016 | Болт с шайбой | 4 |
| 02A | J901016 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 3119632 | Резиновая прокладка | 2 |
| 06 | 7059494 | Рычаг | 2 |
| 07 | 4718501 | Палец | 2 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | A763020 | Шплинт | 2 |
| 10 | 3119633 | Регулировочная шайба 0.3mm | 6 |
| 11 | 4653346 | Ручка | 2 |
| 12 | 4718691 | Гайка | 2 |
| 13 | J901030 | Болт | 4 |
| 14 | J950010 | Гайка | 4 |
| 15 | 7059495 | Рычаг | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 17 | 7059496 | Ревер | 1 |
| 18 | 4659750 | Ручка | 1 |
| 19 | 4718665 | Болт | 1 |
| 20 | A590908 | Пружинная шайба | 1 |
| 21 | A590108 | Плоская шайба | 1 |
| 22 | 8123152 | Кронштейн | 1 |
| 23 | 4718667 замена: 4676014 | Болт | 2 |
| 23 | 4676014 | Болт с шайбой | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | A590108 | Плоская шайба | 2 |
| 26 | 4694408 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
