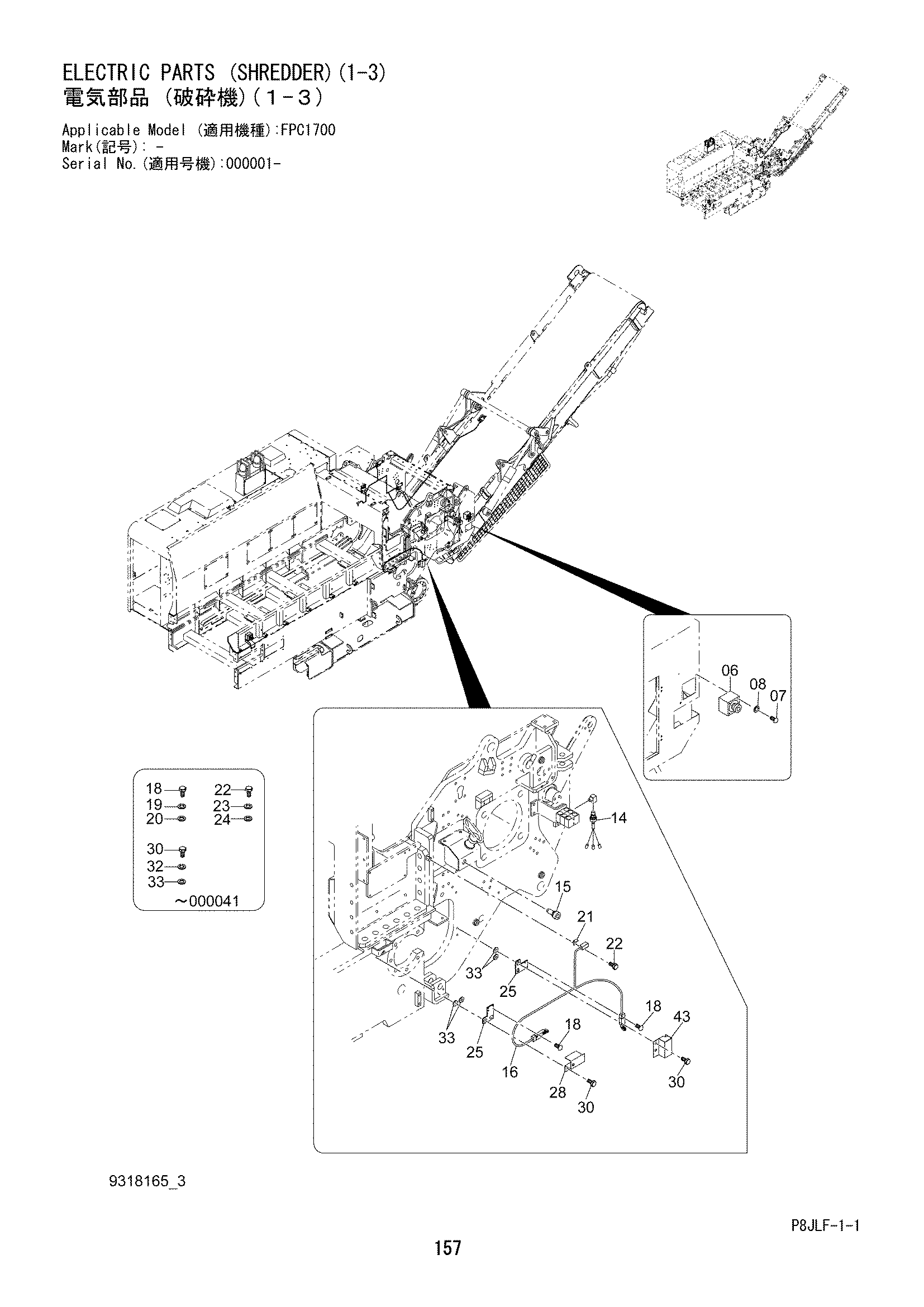

Электрооборудование (схреддер)(1-3) — HITACHI FPC1700
Заводская схема «Электрооборудование (схреддер)(1-3)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4654993 | Выключатель | 1 |
| 07 | M430416 | Винт | 2 |
| 08 | A590904 | Пружинная шайба | 2 |
| 14 | 1036952 | Датчик | 1 |
| 14 | 1036952 | Датчик | 1 |
| 15 | 4675205 | Выключатель | 1 |
| 16 | 2059288 | Выключатель | 1 |
| 18 | M430425 замена: J460425 | Винт | 4 |
| 18 | J460425 | Винт с шайбой | 4 |
| 19 | A590904 | Пружинная шайба | 4 |
| 20 | A590104 | Плоская шайба | 4 |
| 21 | 4257159 | Кронштейн | 1 |
| 22 | J901025 замена: J271020 | Болт | 1 |
| 22 | J271020 | Болт с шайбой | 1 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 24 | A590110 | Плоская шайба | 1 |
| 25 | 3119773 | Кронштейн | 2 |
| 28 | 3119776 | Крышка | 1 |
| 30 | J901025 замена: J281025 | Болт | 4 |
| 30 | J281025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | 4717541 | Шайба | 8 |
| 33 | 4717541 | Шайба | 4 |
| 43 | 3119605 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
