Проводка (2) — HITACHI FPC1700

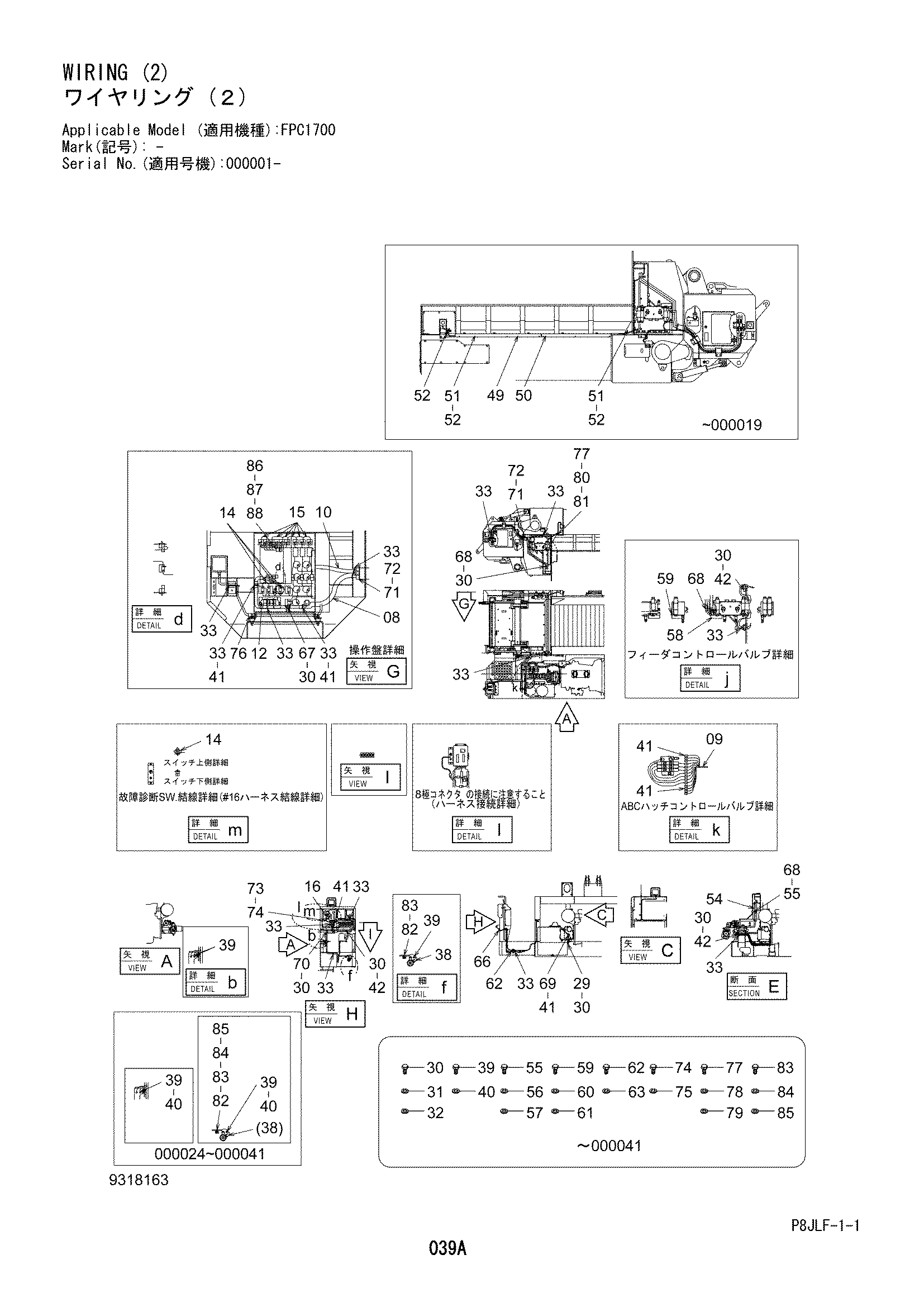

Заводская схема «Проводка (2)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 841121-51150 замена: 841121-51152 | Жгут проводов | 1 |
| 08 | 841121-51151 замена: 841121-51152 | Жгут проводов | 1 |
| 08 | 841121-51152 | Жгут проводов | 1 |
| 08 | 841121-51153 | Жгут проводов | 1 |
| 08 | 0007625 | Жгут проводов | 1 |
| 09 | 841121-51160 замена: 0007626 | Жгут проводов | 1 |
| 09 | 841121-51161 замена: 0007626 | Жгут проводов | 1 |
| 09 | 0007626 | Жгут проводов | 1 |
| 10 | 841121-51170 замена: 0007628 | Жгут проводов | 1 |
| 10 | 841121-51171 замена: 0007628 | Жгут проводов | 1 |
| 10 | 841121-51172 замена: 0007628 | Жгут проводов | 1 |
| 10 | 0007628 | Жгут проводов | 1 |
| 12 | 841121-51190 замена: 1037078 | Жгут проводов | 1 |
| 12 | 841121-51191 замена: 1037078 | Жгут проводов | 1 |
| 12 | 1037078 | Жгут проводов | 1 |
| 14 | 3116888 | Жгут проводов | 6 |
| 15 | 841121-51230 замена: 3119443 | Жгут проводов | 6 |
| 15 | 3119443 | Жгут проводов | 7 |
| 15 | 3119443 | Жгут проводов | 6 |
| 16 | 841121-51250 замена: 2059193 | Жгут проводов | 1 |
| 16 | 2059193 | Жгут проводов | 1 |
| 29 | 4190253 | Зажим | 1 |
| 30 | J901025 замена: J271025 | Болт | 12 |
| 30 | J271025 | Болт с шайбой | 12 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | A590910 | Пружинная шайба | 12 |
| 32 | A590110 | Плоская шайба | 12 |
| 33 | 4718643 | Ленточный зажим | 36 |
| 38 | 3111851 замена: 4254603 | Трос | 1 |
| 38 | 4254603 | Жгут проводов | 1 |
| 39 | 4717545 замена: 4676014 | Болт | 1 |
| 39 | 4717545 замена: 4676014 | Болт | 2 |
| 39 | 4676014 | Болт с шайбой | 3 |
| 40 | A590908 | Пружинная шайба | 1 |
| 40 | A590908 | Пружинная шайба | 2 |
| 41 | 4660473 | Диод | 13 |
| 42 | 4190266 | Зажим | 8 |
| 49 | 841121-51260 | Крышка (A) | 1 |
| 50 | 841121-51270 | Крышка (B) | 1 |
| 51 | 322061-21140 | Хомут | 9 |
| 52 | 4718642 | Ленточный зажим | 10 |
| 54 | 2059219 | Крышка (C) | 1 |
| 55 | J901025 замена: J281025 | Болт | 3 |
| 55 | J281025 | Болт с шайбой | 3 |
| 55A | J901025 | Болт | 1 |
| 55B | 4486055 | Шайба | 1 |
| 56 | A590910 | Пружинная шайба | 3 |
| 57 | 4717541 | Шайба | 3 |
| 58 | 3116889 | Крышка (D) | 1 |
| 59 | 4717545 замена: 4676014 | Болт | 2 |
| 59 | 4676014 | Болт с шайбой | 2 |
| 60 | A590908 | Пружинная шайба | 2 |
| 61 | A590108 | Плоская шайба | 2 |
| 62 | M430310 замена: J450310 | Винт | 4 |
| 62 | J450310 | Винт с шайбой | 4 |
| 63 | A590903 | Пружинная шайба | 4 |
| 66 | 4718641 | Втулка | 1 |
| 67 | 4190277 | Зажим | 1 |
| 68 | 4411911 | Зажим | 5 |
| 69 | 4718642 | Ленточный зажим | 1 |
| 70 | 4190264 | Ленточный зажим | 1 |
| 71 | 4718656 | Виниловый шланг | 2 |
| 72 | 4718643 | Ленточный зажим | 4 |
| 73 | 4670782 | Хомут | 1 |
| 74 | M430616 замена: J460616 | Винт | 1 |
| 74 | J460616 | Винт с шайбой | 1 |
| 75 | A590906 | Пружинная шайба | 1 |
| 76 | 4257159 | Кронштейн | 1 |
| 77 | J901025 замена: J271020 | Болт | 1 |
| 77 | J271020 | Болт с шайбой | 1 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 78 | A590910 | Пружинная шайба | 1 |
| 79 | A590110 | Плоская шайба | 1 |
| 80 | 4190261 | Зажим | 1 |
| 81 | 4718642 | Ленточный зажим | 1 |
| 82 | 4190261 | Зажим | 1 |
| 83 | J901025 замена: J271020 | Болт | 1 |
| 83 | J271020 | Болт с шайбой | 1 |
| 83A | J901020 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 84 | A590910 | Пружинная шайба | 1 |
| 85 | A590110 | Плоская шайба | 1 |
| 86 | 2059220 | Жгут проводов | 1 |
| 87 | 3119525 | Резистор | 1 |
| 88 | 4718642 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
