Гидробак — HITACHI FPC1700

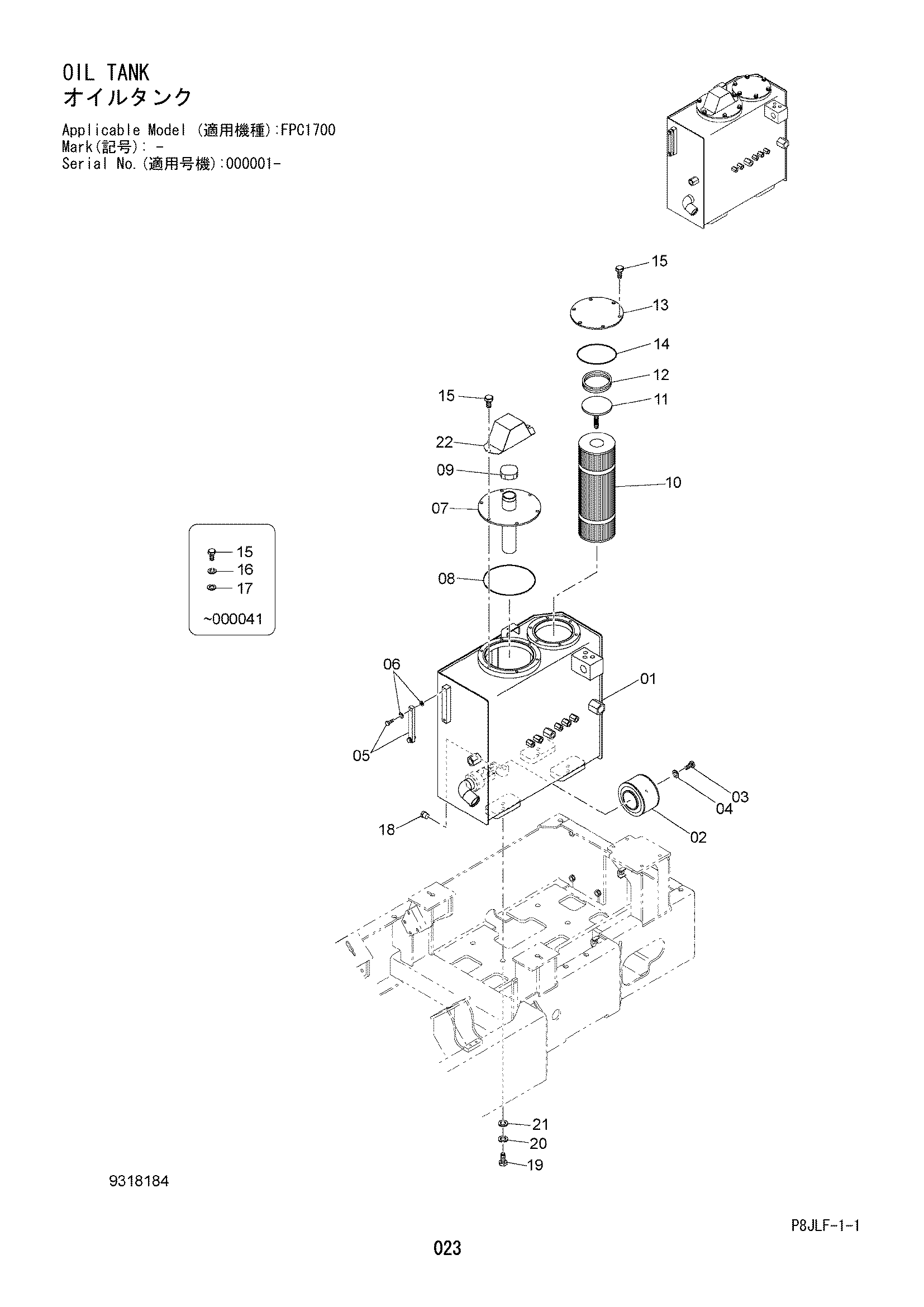

Заводская схема «Гидробак» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013248 | Гидробак | 1 |
| 02 | 4657447 | Сетчатый фильтр | 1 |
| 03 | 4718661 | Болт | 1 |
| 04 | A590908 | Пружинная шайба | 1 |
| 05 | 8053499 | Указатель уровня | 1 |
| 06 | 449558 | Шайба | 4 |
| 07 | 7059530 | Крышка | 1 |
| 08 | A810210 | Уплотнительное кольцо | 1 |
| 09 | 4657501 | Колпачок | 1 |
| 10 | 4180416 | Фильтр | 1 |
| 11 | 4677882 | Клапан бйпасс | 1 |
| 12 | 4189632 | Пружина | 1 |
| 13 | 3119853 | Крышка | 1 |
| 14 | A810165 | Уплотнительное кольцо | 1 |
| 15 | J901020 замена: J271020 | Болт | 12 |
| 15 | J271020 | Болт с шайбой | 12 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | A590910 | Пружинная шайба | 12 |
| 17 | A590110 | Плоская шайба | 12 |
| 18 | 4294858 | Пробка | 1 |
| 19 | J901640 | Болт | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 21 | J222016 | Шайба | 4 |
| 22 | 7059529 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
