Ремень конвейер — HITACHI FPC1700

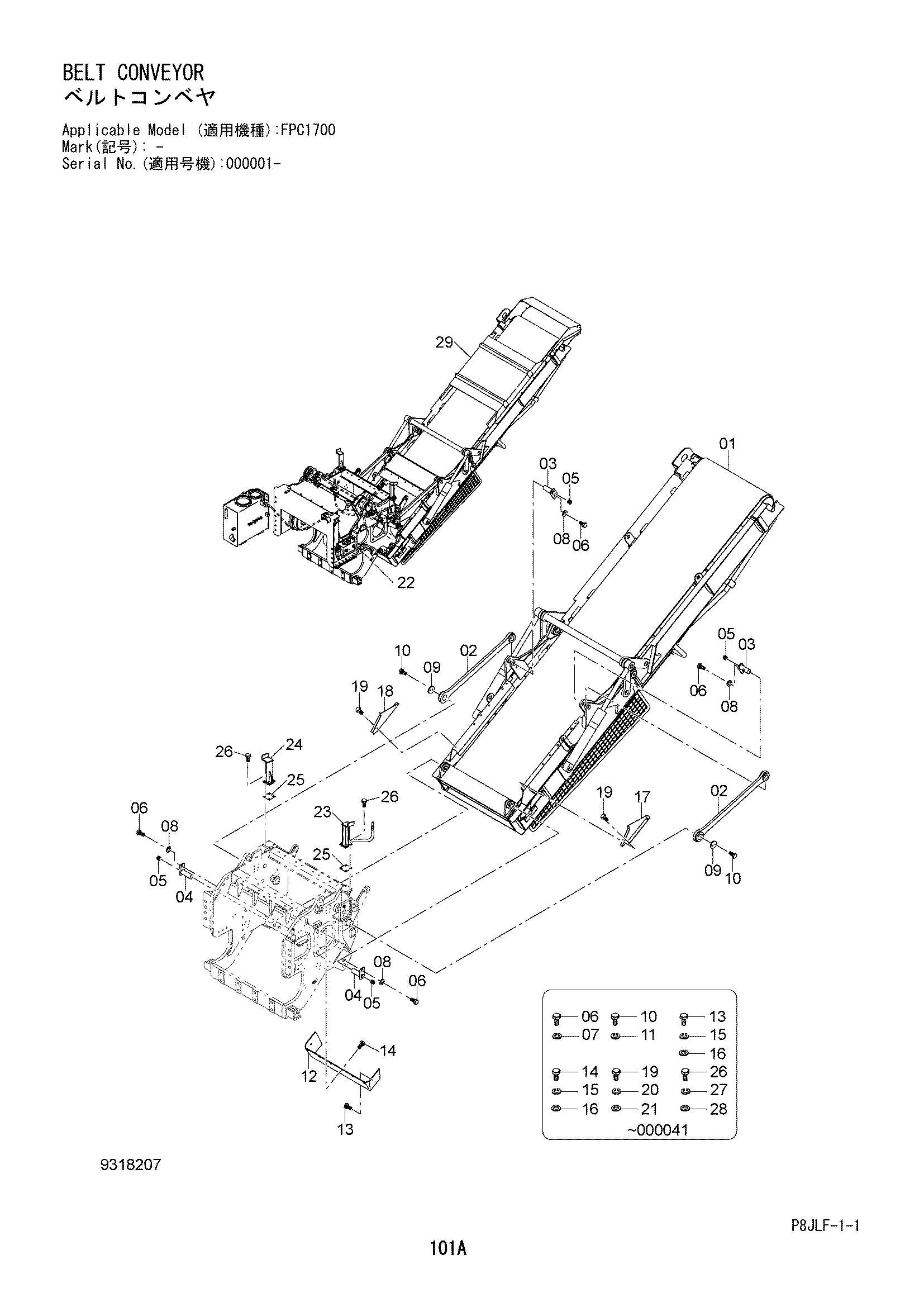

Заводская схема «Ремень конвейер» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0007635 | Конвейер в сборе | 1 |
| 02 | 7059543 | Тяга | 2 |
| 03 | 8122929 | Палец | 2 |
| 04 | 8109032 | Палец | 2 |
| 05 | 94-2010 | Пробка | 4 |
| 06 | J901220 замена: J271225 | Болт | 4 |
| 06 | J271225 | Болт с шайбой | 4 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4717547 | Шайба | 4 |
| 09 | 3119824 | Пластина | 2 |
| 10 | J901230 замена: J271230 | Болт | 4 |
| 10 | J271230 | Болт с шайбой | 4 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | 2059293 | Резиновая прокладка | 1 |
| 13 | J901025 замена: J281025 | Болт | 6 |
| 13 | J281025 | Болт с шайбой | 6 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | J901035 замена: J281035 | Болт | 2 |
| 14 | J281035 | Болт с шайбой | 2 |
| 14A | J901035 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | A590910 | Пружинная шайба | 8 |
| 16 | 4717541 | Шайба | 8 |
| 17 | 7059542 | Крышка | 1 |
| 18 | 7059544 | Крышка | 1 |
| 19 | J901230 замена: J271230 | Болт | 4 |
| 19 | J271230 | Болт с шайбой | 4 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | A590112 | Плоская шайба | 4 |
| 23 | 6028398 | Ограничитель | 1 |
| 24 | 7059545 | Ограничитель | 1 |
| 25 | 3119825 | Регулировочная шайба 1.0mm | 2 |
| 26 | J901225 замена: J271225 | Болт | 8 |
| 26 | J271225 | Болт с шайбой | 8 |
| 26A | J901225 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | A590912 | Пружинная шайба | 8 |
| 28 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
