Электрооборудование (плата) — HITACHI FPC1700

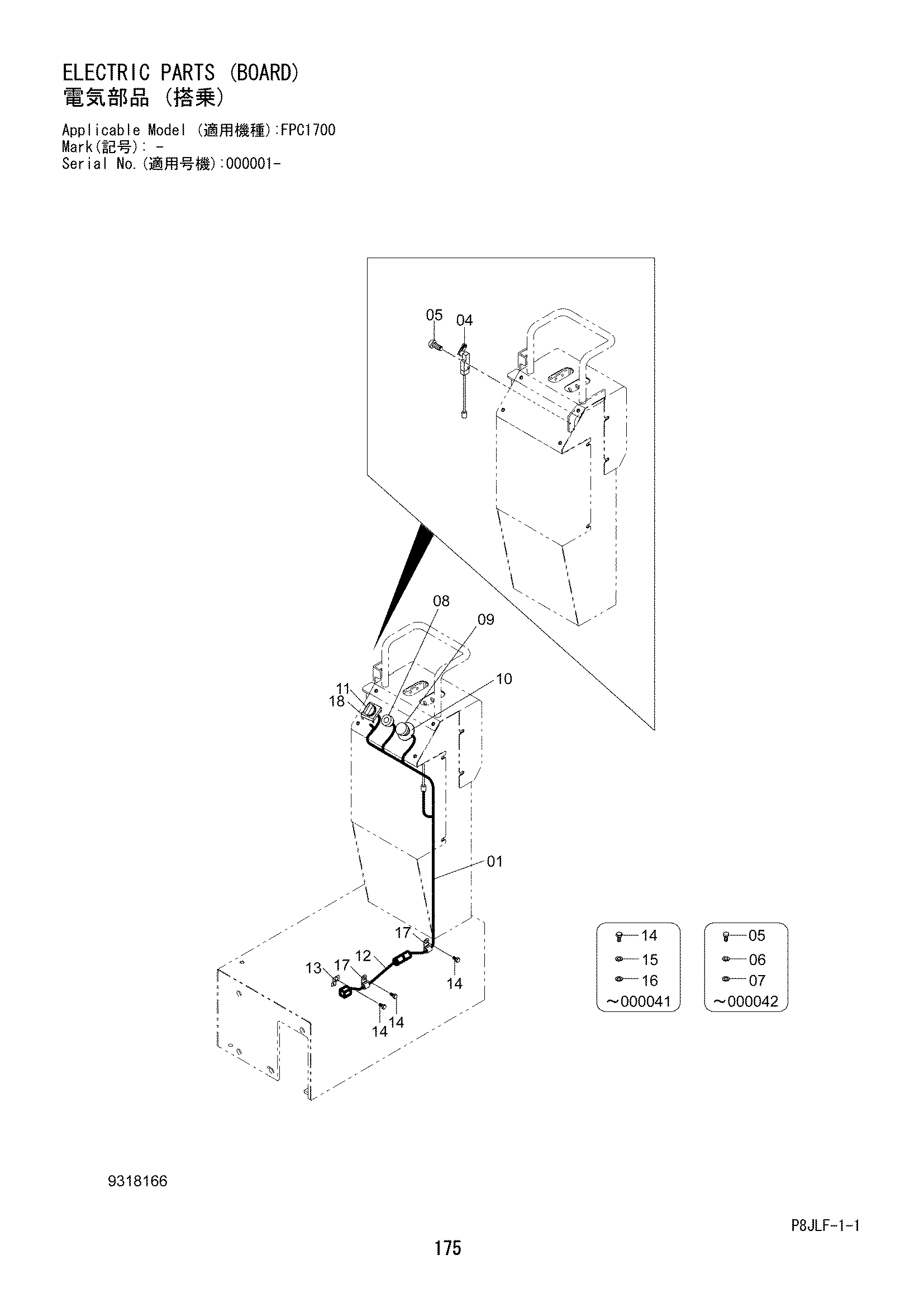

Заводская схема «Электрооборудование (плата)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2059263 | Жгут проводов | 1 |
| 04 | 3119646 | Выключатель концевой | 1 |
| 05 | M430425 замена: J460425 | Винт | 2 |
| 05 | J460425 | Винт с шайбой | 2 |
| 06 | A590904 | Пружинная шайба | 2 |
| 07 | A590104 | Плоская шайба | 2 |
| 08 | 4675207 | Выключатель | 1 |
| 09 | 4675204 | Выключатель | 1 |
| 10 | 4647049 | Информационная табличка | 1 |
| 11 | 4638224 | Выключатель | 1 |
| 12 | 2059264 | Жгут проводов | 1 |
| 13 | 4683831 | Кронштейн | 1 |
| 14 | J901025 замена: J271020 | Болт | 3 |
| 14 | J271020 | Болт с шайбой | 3 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590910 | Пружинная шайба | 3 |
| 16 | A590110 | Плоская шайба | 3 |
| 17 | 4190253 | Зажим | 2 |
| 18 | 4672242 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
