Напорные трубопроводы — HITACHI FPC1700

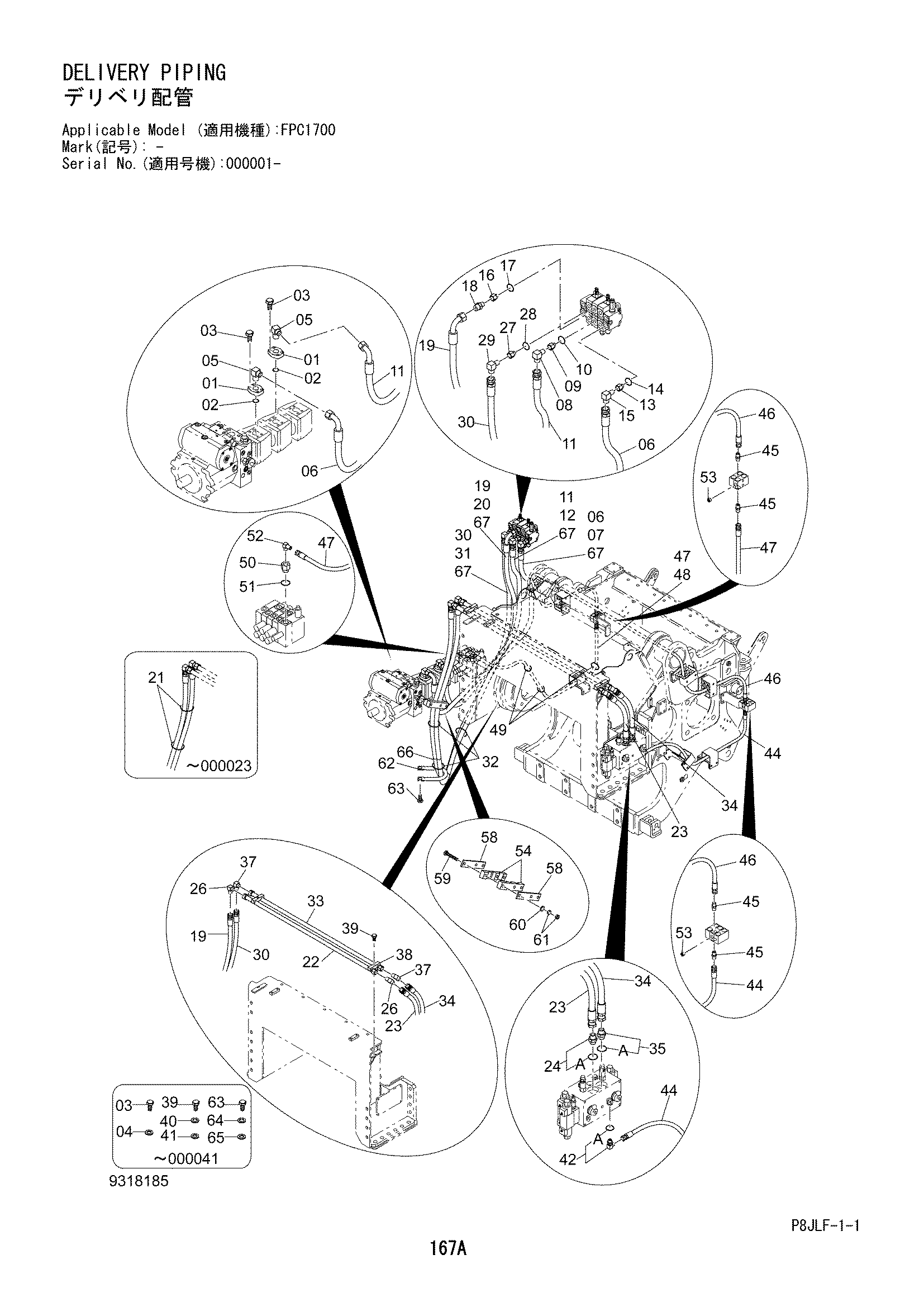

Заводская схема «Напорные трубопроводы» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4718559 | Фланец | 2 |
| 02 | 4095210 | Уплотнительное кольцо | 2 |
| 03 | J901035 замена: J271035 | Болт | 8 |
| 03 | J271035 | Болт с шайбой | 8 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | 94-1404 | Угловой штуцер | 2 |
| 06 | 128540-19260 | Шланг | 1 |
| 06 | 3119761 | Шланг | 1 |
| 07 | 132110-25260 | Защитный кожух | 1 |
| 07 | 4659511 | Защитный кожух | 1 |
| 08 | 4718621 | Угловой штуцер | 1 |
| 09 | 4718590 | Переходник | 1 |
| 10 | U10778U | Уплотнительное кольцо | 1 |
| 11 | 128540-19260 | Шланг | 1 |
| 11 | 3119761 | Шланг | 1 |
| 12 | 132110-25260 | Защитный кожух | 1 |
| 12 | 4659511 | Защитный кожух | 1 |
| 13 | 4718587 | Переходник | 1 |
| 14 | R26906R | Уплотнительное кольцо | 1 |
| 15 | 4718621 | Угловой штуцер | 1 |
| 16 | 4718590 | Переходник | 1 |
| 17 | U10778U | Уплотнительное кольцо | 1 |
| 18 | 4131885 | Разъём | 1 |
| 19 | 128540-19450 | Шланг | 1 |
| 19 | 3119762 | Шланг | 1 |
| 20 | 132110-25450 замена: 3119714 | Трубка коил | 1 |
| 20 | 132110-25430 замена: 3119714 | Трубка коил | 1 |
| 20 | 3119714 | Трубка коил | 1 |
| 21 | 4718643 | Ленточный зажим | 2 |
| 22 | 8123189 | Трубка | 1 |
| 23 | 3119750 | Шланг | 1 |
| 24 | 4042033 | Разъём | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 94-1404 | Угловой штуцер | 2 |
| 27 | 4718587 | Переходник | 1 |
| 28 | R26906R | Уплотнительное кольцо | 1 |
| 29 | 4718621 | Угловой штуцер | 1 |
| 30 | 125240-19450 | Шланг | 1 |
| 30 | 3119752 | Шланг | 1 |
| 31 | 132110-25450 замена: 3119714 | Трубка коил | 1 |
| 31 | 132110-25420 замена: 3119714 | Трубка коил | 1 |
| 31 | 3119714 | Трубка коил | 1 |
| 32 | 4695482 | Ленточный зажим | 9 |
| 33 | 8123189 | Трубка | 1 |
| 34 | 3119750 | Шланг | 1 |
| 35 | 4042033 | Разъём | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 94-1404 | Угловой штуцер | 2 |
| 38 | 4718557 | Хомут трубки | 2 |
| 39 | J901050 замена: J271050 | Болт | 2 |
| 39 | J271050 | Болт с шайбой | 2 |
| 39A | J901050 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | A590110 | Плоская шайба | 2 |
| 42 | 4037761 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4159508 | Шланг | 1 |
| 45 | 94-1302 | Разъём | 4 |
| 46 | 3119717 | Шланг | 1 |
| 47 | 4157998 | Шланг | 1 |
| 48 | 4661218 | Защитный кожух | 1 |
| 48 | 4327293 | Защитный кожух | 5 |
| 49 | 4718643 | Ленточный зажим | 3 |
| 50 | 4718699 | Переходник | 1 |
| 51 | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 4718620 | Угловой штуцер | 1 |
| 53 | 94-2012 | Пробка | 2 |
| 54 | 3119715 | Резиновая прокладка | 2 |
| 58 | 3119716 | Пластина | 2 |
| 59 | J901290 | Болт | 3 |
| 60 | A590112 | Плоская шайба | 3 |
| 61 | J950012 | Гайка | 6 |
| 62 | 3119718 | Хомут | 1 |
| 63 | J901225 замена: J271220 | Болт | 2 |
| 63 | J271220 | Болт с шайбой | 2 |
| 63A | J901220 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 64 | A590912 | Пружинная шайба | 2 |
| 65 | A590112 | Плоская шайба | 2 |
| 66 | 4718657 | Виниловый шланг | 2 |
| 67 | 4695482 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
