Конвейер трубопроводы — HITACHI FPC1700

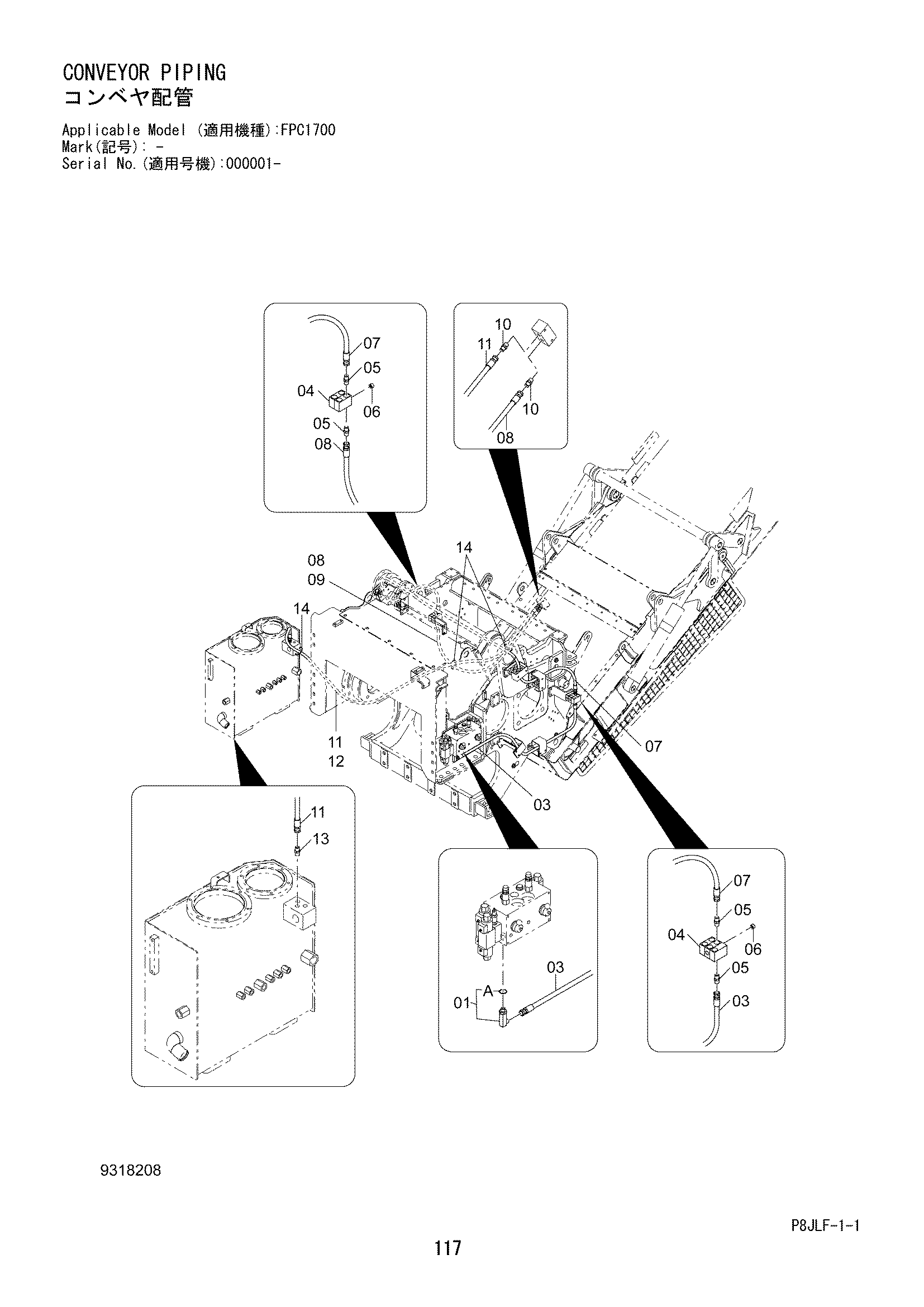

Заводская схема «Конвейер трубопроводы» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4368216 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4159510 | Шланг | 1 |
| 04 | 3119660 | Тройник | 2 |
| 05 | 94-1302 | Разъём | 4 |
| 06 | 94-2012 | Пробка | 2 |
| 07 | 3119717 | Шланг | 1 |
| 08 | 4159504 | Шланг | 1 |
| 09 | 4659505 замена: 4327293 | Защитный кожух | 1 |
| 09 | 4327293 | Защитный кожух | 4 |
| 10 | 94-1302 | Разъём | 2 |
| 11 | 4146928 | Шланг | 1 |
| 12 | 4659505 замена: 4327293 | Защитный кожух | 1 |
| 12 | 4327293 | Защитный кожух | 4 |
| 13 | 94-1302 | Разъём | 1 |
| 14 | 4718643 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
