Крышка (схреддер)(2) — HITACHI FPC1700

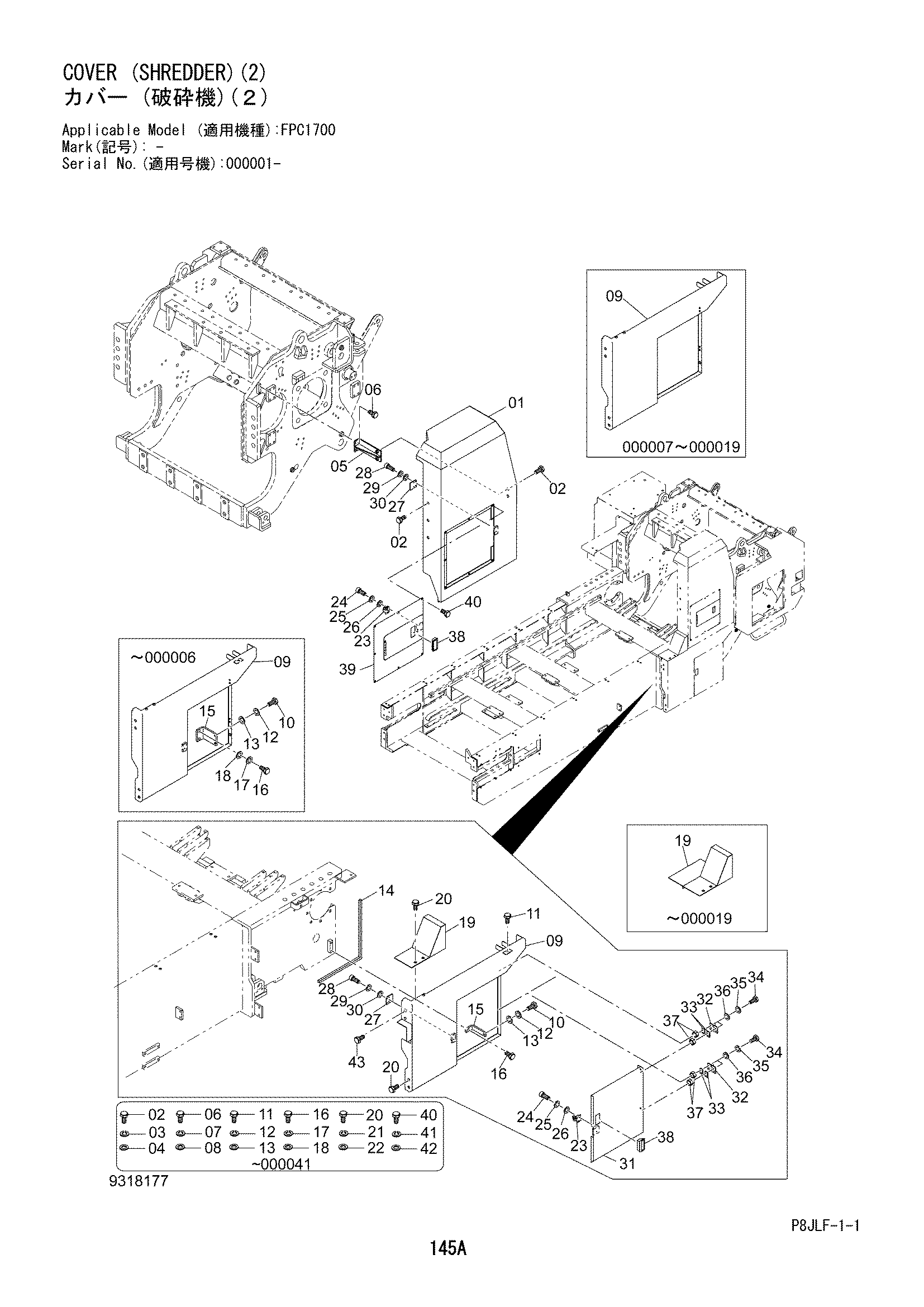

Заводская схема «Крышка (схреддер)(2)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013265 | Крышка | 1 |
| 02 | J901025 замена: J281025 | Болт | 5 |
| 02 | J281025 | Болт с шайбой | 5 |
| 02A | J901025 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | 4718560 | Шайба | 5 |
| 05 | 8123158 | Кронштейн | 1 |
| 06 | J901025 замена: J271025 | Болт | 2 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 4718560 | Шайба | 2 |
| 09 | 841621-12130 | Крышка | 1 |
| 09 | 841621-12131 | Крышка | 1 |
| 09 | 5013266 | Крышка | 1 |
| 10 | J901020 | Болт | 6 |
| 10 | J901020 | Болт | 5 |
| 10 | J901020 | Болт | 1 |
| 11 | J901025 замена: J281025 | Болт | 1 |
| 11 | J281025 | Болт с шайбой | 1 |
| 11A | J901025 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | A590910 | Пружинная шайба | 7 |
| 12 | A590910 | Пружинная шайба | 6 |
| 12 | A590910 | Пружинная шайба | 1 |
| 13 | 4718560 | Шайба | 7 |
| 13 | 4718560 | Шайба | 6 |
| 13 | 4718560 | Шайба | 1 |
| 14 | 4673709 | Уплотнение | 1 |
| 15 | 841621-12140 замена: 3119679 | Кронштейн | 1 |
| 15 | 3119679 | Кронштейн | 1 |
| 16 | J901025 | Болт | 2 |
| 16 | J901025 замена: J281025 | Болт | 1 |
| 16 | J281025 | Болт с шайбой | 1 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | A590910 | Пружинная шайба | 2 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | 4718560 | Шайба | 2 |
| 18 | 4718560 | Шайба | 1 |
| 19 | 841621-12320 | Крышка | 1 |
| 19 | 8123159 | Крышка | 1 |
| 20 | J901020 замена: J281020 | Болт | 2 |
| 20 | J281020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | 4718560 | Шайба | 2 |
| 23 | 4372725 | Ограничитель | 2 |
| 24 | M430408 | Винт | 4 |
| 25 | A590904 | Пружинная шайба | 4 |
| 26 | A590104 | Плоская шайба | 4 |
| 27 | 3119680 | Пластина | 2 |
| 28 | M430413 | Винт | 8 |
| 29 | A590904 | Пружинная шайба | 8 |
| 30 | A590104 | Плоская шайба | 8 |
| 31 | 6028384 | Крышка | 1 |
| 32 | 4667199 | Петля | 2 |
| 33 | 3119809 | Пластина | 4 |
| 34 | 4691839 | Болт | 8 |
| 35 | A590905 | Пружинная шайба | 8 |
| 36 | A590105 | Плоская шайба | 8 |
| 37 | M500504 | Гайка | 8 |
| 38 | 4667428 | Рукоятка | 2 |
| 39 | 7059518 | Крышка | 1 |
| 40 | 4718667 замена: 4676014 | Болт | 7 |
| 40 | 4676014 | Болт с шайбой | 7 |
| 41 | A590908 | Пружинная шайба | 7 |
| 42 | A590108 | Плоская шайба | 7 |
| 43 | J281020 | Болт с шайбой | 4 |
| 43A | J901020 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
