Гидроцилиндр трубопроводы (B) — HITACHI FPC1700

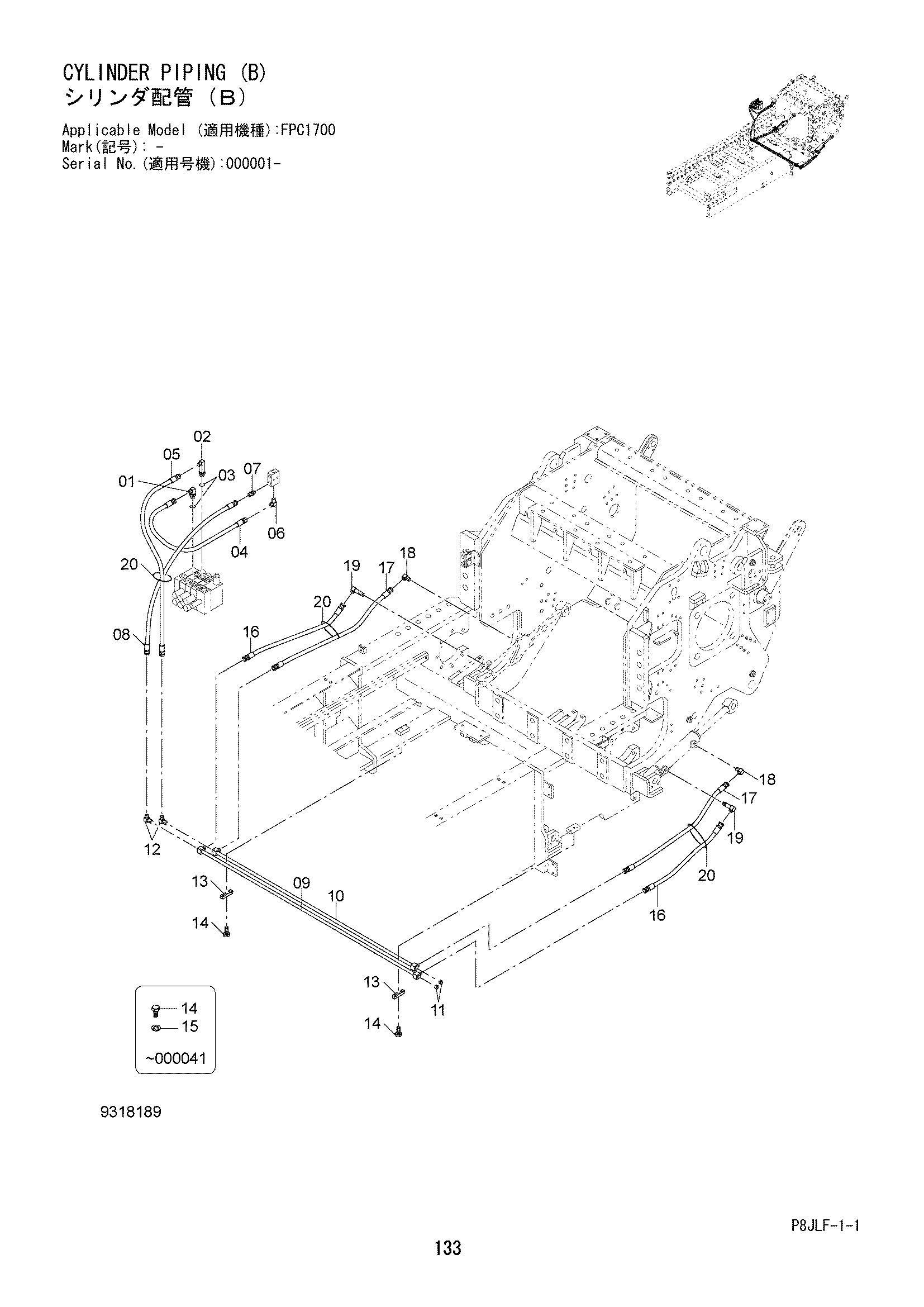

Заводская схема «Гидроцилиндр трубопроводы (B)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4718711 | Угловой штуцер | 1 |
| 02 | 4718707 | Угловой штуцер | 1 |
| 03 | 4506418 | Уплотнительное кольцо | 2 |
| 04 | 4159501 | Шланг | 1 |
| 05 | 4087522 | Шланг | 1 |
| 06 | 94-1402 | Угловой штуцер | 1 |
| 07 | 94-1302 | Разъём | 1 |
| 08 | 4087522 | Шланг | 1 |
| 09 | 8123130 | Трубка | 1 |
| 10 | 8123216 | Трубка | 1 |
| 11 | 94-2012 | Пробка | 2 |
| 12 | 94-1402 | Угловой штуцер | 2 |
| 13 | 4718478 | Держатель | 2 |
| 14 | J901040 замена: J271040 | Болт | 2 |
| 14 | J271040 | Болт с шайбой | 2 |
| 14A | J901040 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | 4087100 | Шланг | 2 |
| 17 | 4061025 | Шланг | 2 |
| 18 | 94-1402 | Угловой штуцер | 2 |
| 19 | 4718622 | Угловой штуцер | 2 |
| 20 | 4718643 | Хомут трос | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
