C хаткх группа — HITACHI FPC1700

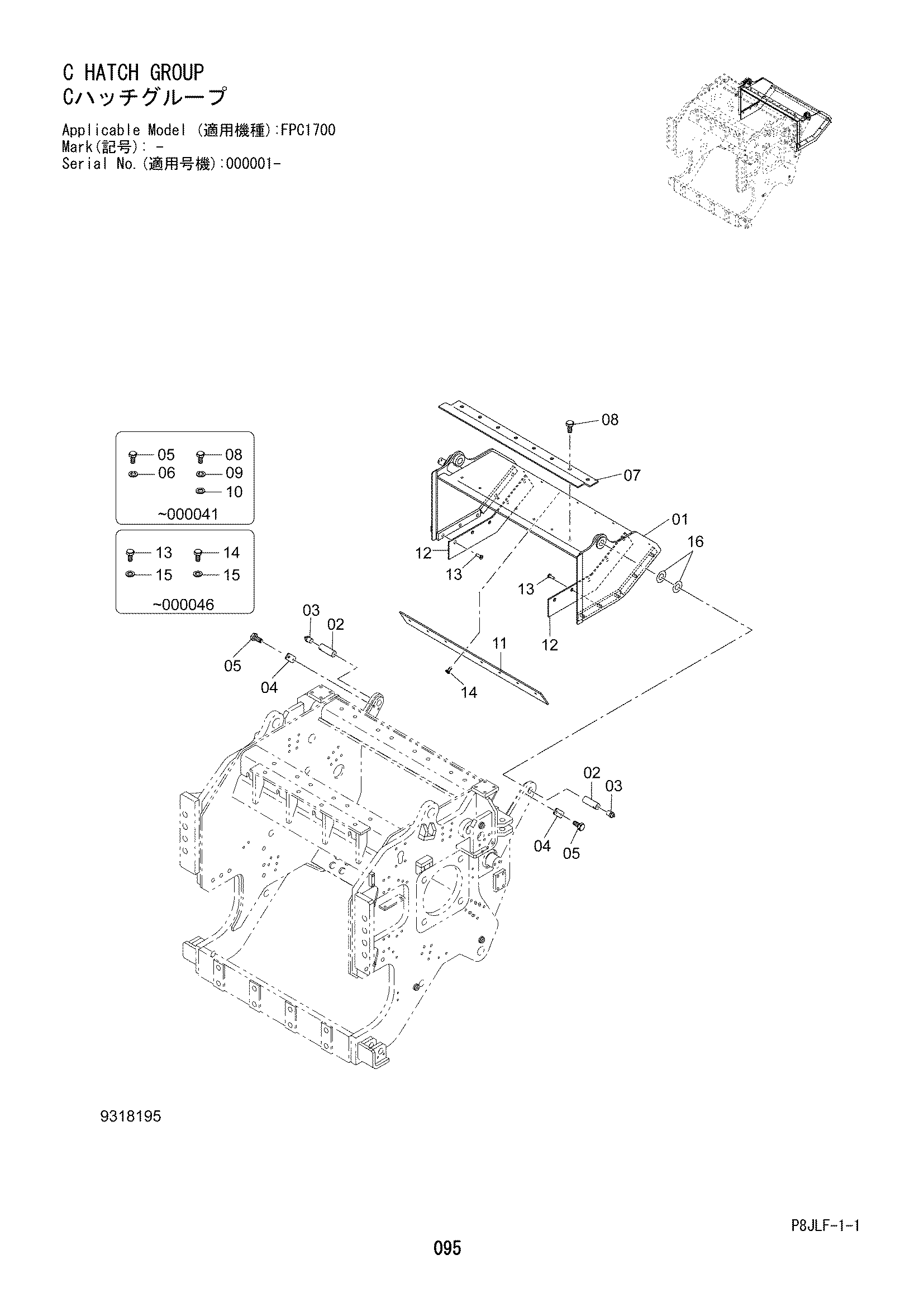

Заводская схема «C хаткх группа» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6028392 | Крышка | 1 |
| 02 | 3119690 | Палец | 2 |
| 03 | J75481 | Штуцер смазка | 2 |
| 04 | 4718561 | Стопорная пластина | 2 |
| 05 | J901020 замена: J271020 | Болт | 4 |
| 05 | J271020 | Болт с шайбой | 4 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 2059278 | Резиновая прокладка | 1 |
| 08 | J901020 замена: J281020 | Болт | 8 |
| 08 | J281020 | Болт с шайбой | 8 |
| 08A | J901020 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | A590910 | Пружинная шайба | 8 |
| 10 | 4717541 | Шайба | 8 |
| 11 | 2059279 | Резиновая прокладка | 1 |
| 12 | 3119703 | Резиновая прокладка | 2 |
| 13 | 3119704 замена: J281030 | Болт | 10 |
| 13 | J281030 | Болт с шайбой | 10 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | 3119705 замена: J281020 | Болт | 8 |
| 14 | J281020 | Болт с шайбой | 8 |
| 14A | J901020 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 4717541 | Шайба | 18 |
| 16 | 3119706 | Регулировочная шайба 1.0mm | 2 |
| 16 | 3119706 | Регулировочная шайба 1.0mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
