Пресс трубопроводы (1-1) — HITACHI FPC1700

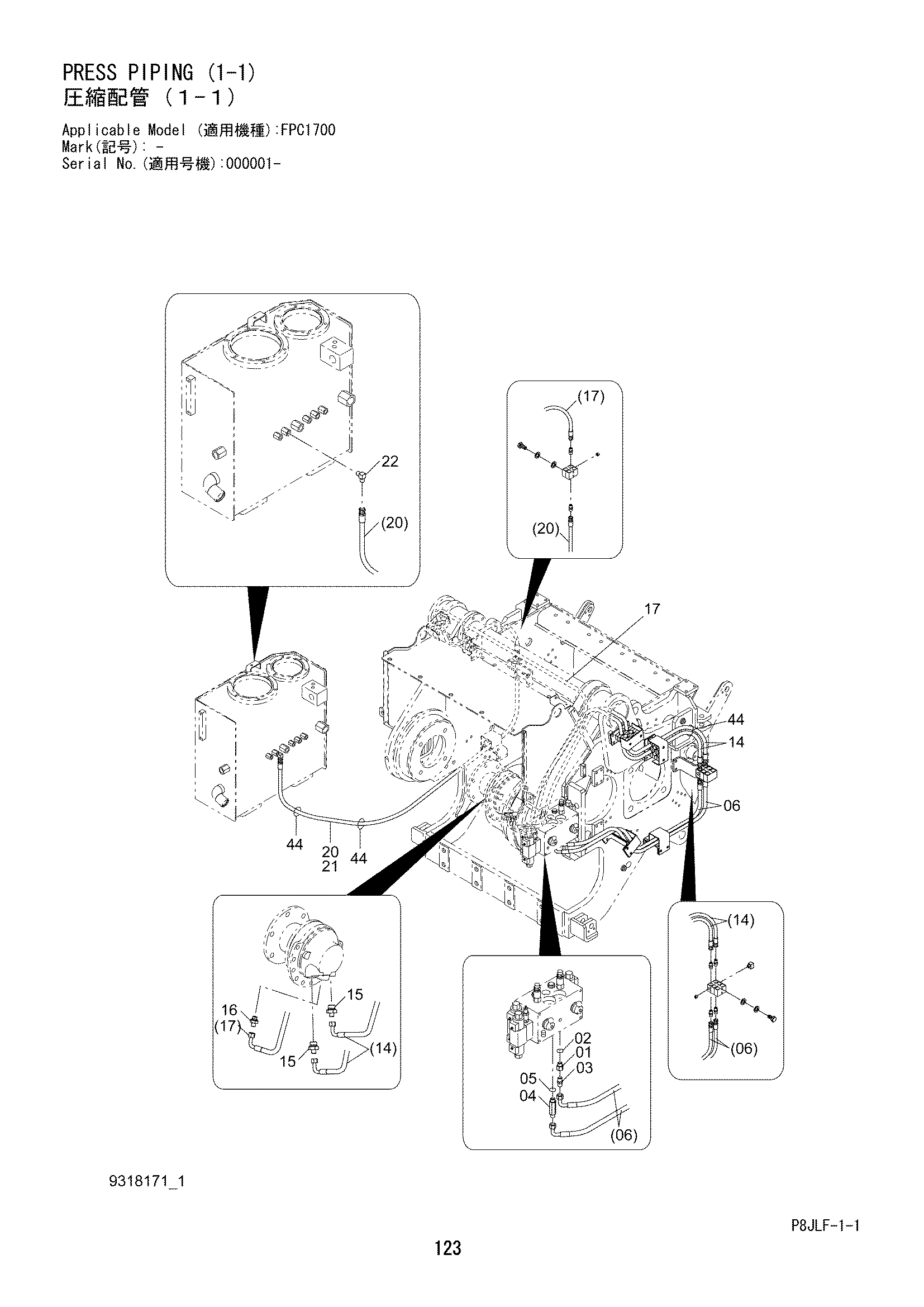

Заводская схема «Пресс трубопроводы (1-1)» для HITACHI FPC1700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4718697 | Переходник | 1 |
| 02 | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 94-1302 | Разъём | 1 |
| 04 | 4718705 | Разъём | 1 |
| 05 | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 3119747 | Шланг | 2 |
| 14 | 3119657 | Шланг | 2 |
| 15 | 3119658 | Разъём | 2 |
| 16 | 3119656 | Разъём | 1 |
| 17 | 3119659 | Шланг | 1 |
| 20 | 3119753 | Шланг | 1 |
| 21 | 4659507 замена: 4327293 | Защитный кожух | 1 |
| 21 | 4327293 | Защитный кожух | 7 |
| 22 | 94-1402 | Угловой штуцер | 1 |
| 44 | 4718643 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FPC1700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
