Водяной насос — HITACHI FL304-3

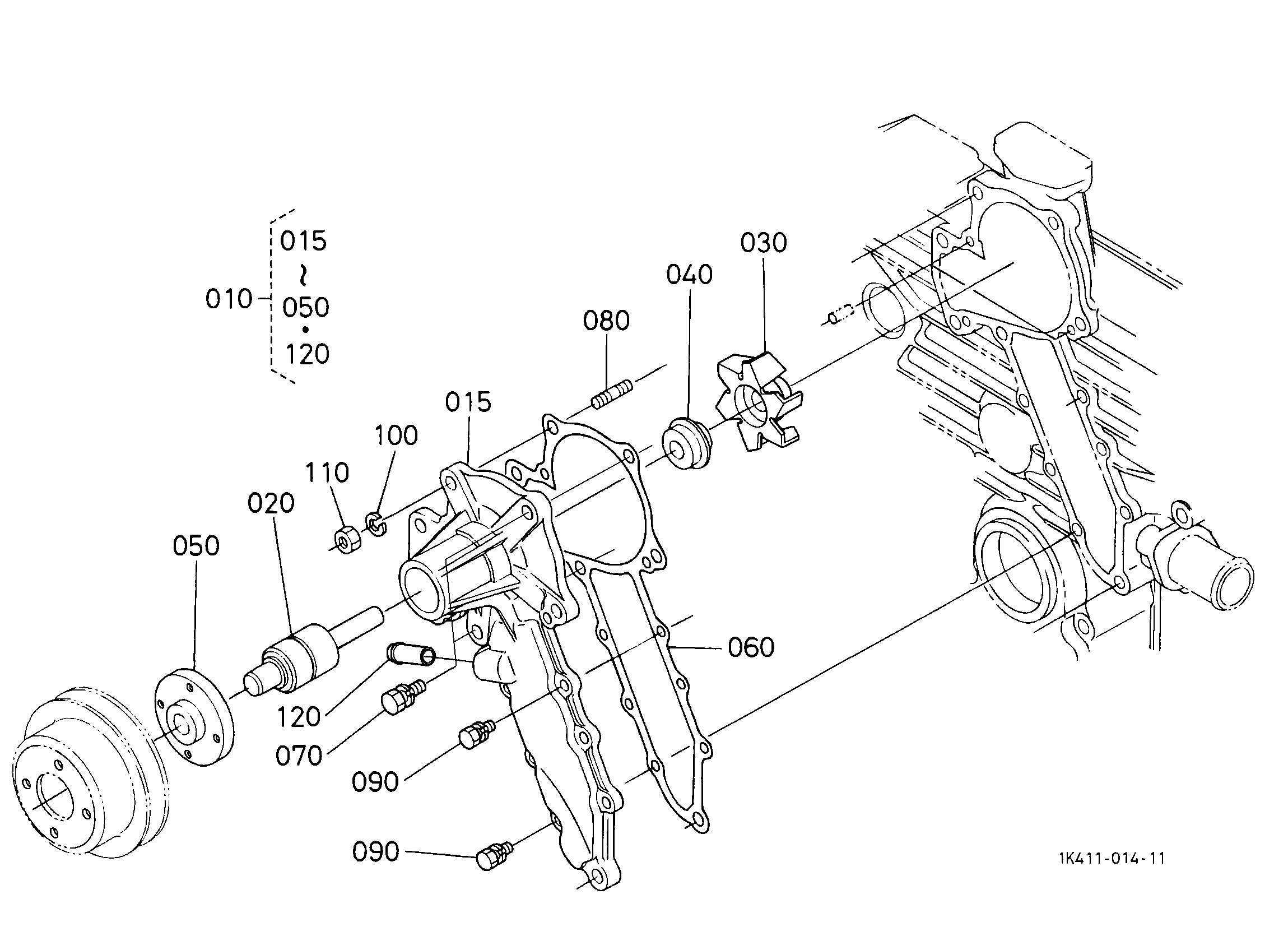

Заводская схема «Водяной насос» для HITACHI FL304-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1G73073032 | В сборе насос, водяной | 1 |
| 015 | KBT1G73073410 | Корпус, водяной насос | 1 |
| 020 | KBT1552173550 | Подшипник | 1 |
| 030 | KBT1A02173510 | Импеллер, водяной насос | 1 |
| 040 | KBT1666173050 | В сборе уплотнение, мекханикал | 1 |
| 050 | KBT1A02173520 | Фланец, W/насос вал | 1 |
| 060 | KBT1A05173430 | Прокладка, водяной насос | 1 |
| 070 | KBT0112350828 | Болт | 2 |
| 080 | KBT0151850822 | Шпилька | 1 |
| 090 | KBT0102350618 | Болт | 6 |
| 100 | KBT0451260080 | Пружинная шайба | 1 |
| 110 | KBT0215650080 | Гайка | 1 |
| 120 | KBT1624173370 | Трубка, водяной обратный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FL304-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
