Трубопроводы (1-1) — HITACHI FCS410MS

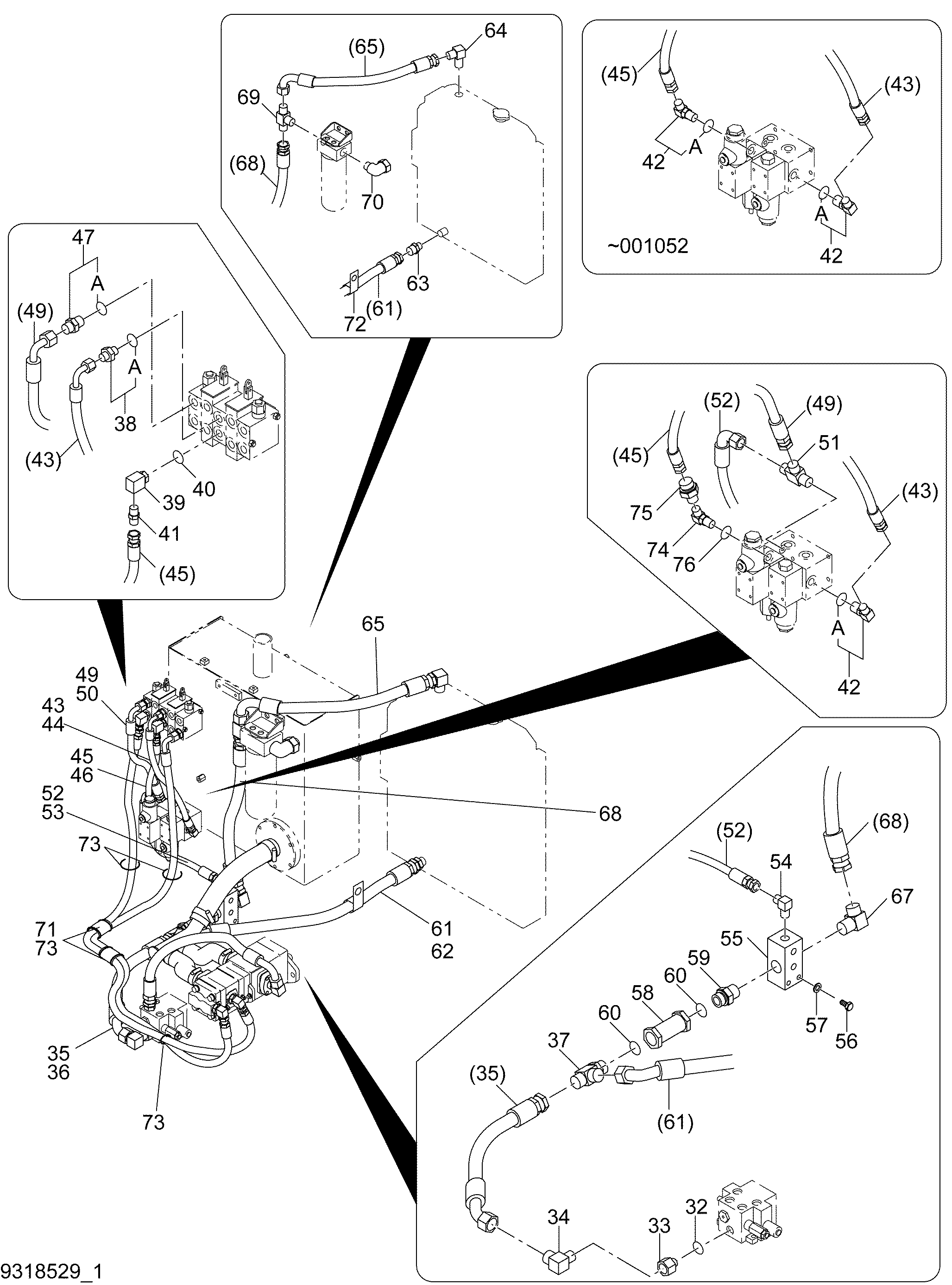

Заводская схема «Трубопроводы (1-1)» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 32 | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4718700 | Разъём | 1 |
| 34 | 4718811 | Угловой штуцер | 1 |
| 35 | 3112024 | Шланг | 1 |
| 36 | 4446406 замена: 4327294 | Защитный кожух | 1 |
| 36 | 4327294 | Защитный кожух | 2 |
| 37 | 4718813 | Тройник | 1 |
| 38 | 4042031 | Разъём | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4718704 | Угловой штуцер | 1 |
| 40 | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 94-1302 | Разъём | 1 |
| 42 | 4037761 | Угловой штуцер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 2 |
| 42 | 4037761 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 3112026 | Шланг | 1 |
| 44 | 4629693 замена: 4327293 | Защитный кожух | 1 |
| 44 | 4327293 | Защитный кожух | 2 |
| 45 | 3119743 | Шланг | 1 |
| 46 | 4709399 замена: 4327293 | Защитный кожух | 1 |
| 46 | 4327293 | Защитный кожух | 1 |
| 47 | 4042032 | Разъём | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 3112737 | Шланг | 1 |
| 50 | 4629693 замена: 4327294 | Защитный кожух | 1 |
| 50 | 4327294 | Защитный кожух | 1 |
| 51 | 4188988 | Тройник | 1 |
| 52 | 3112756 | Шланг | 1 |
| 53 | 4629693 замена: 4327294 | Защитный кожух | 1 |
| 53 | 4327294 | Защитный кожух | 1 |
| 54 | 94-1403 | Угловой штуцер | 1 |
| 55 | 3112299 | Блок | 1 |
| 56 | J901070 | Болт | 2 |
| 57 | A590910 | Пружинная шайба | 2 |
| 58 | 4696259 | Клапан | 1 |
| 59 | 3112364 | Адаптер | 1 |
| 60 | 4506429 | Уплотнительное кольцо | 2 |
| 61 | 3112025 | Шланг | 1 |
| 62 | 4682097 замена: 4327294 | Защитный кожух | 1 |
| 62 | 4327294 | Защитный кожух | 3 |
| 63 | 4718815 | Разъём | 1 |
| 64 | 94-1405 | Угловой штуцер | 1 |
| 65 | 3112759 | Шланг | 1 |
| 67 | 94-1405 | Угловой штуцер | 1 |
| 68 | 3111668 | Шланг | 1 |
| 69 | 4718812 | Тройник | 1 |
| 70 | 4718810 | Штуцер трубки | 1 |
| 71 | 4696416 | Виниловый шланг | 2 |
| 72 | 4190291 | Зажим | 1 |
| 73 | 4718642 | Ленточный зажим | 7 |
| 74 | 4718704 | Угловой штуцер | 1 |
| 75 | 94-1302 | Адаптер | 1 |
| 76 | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
