Конвейер (2) — HITACHI FCS410MS

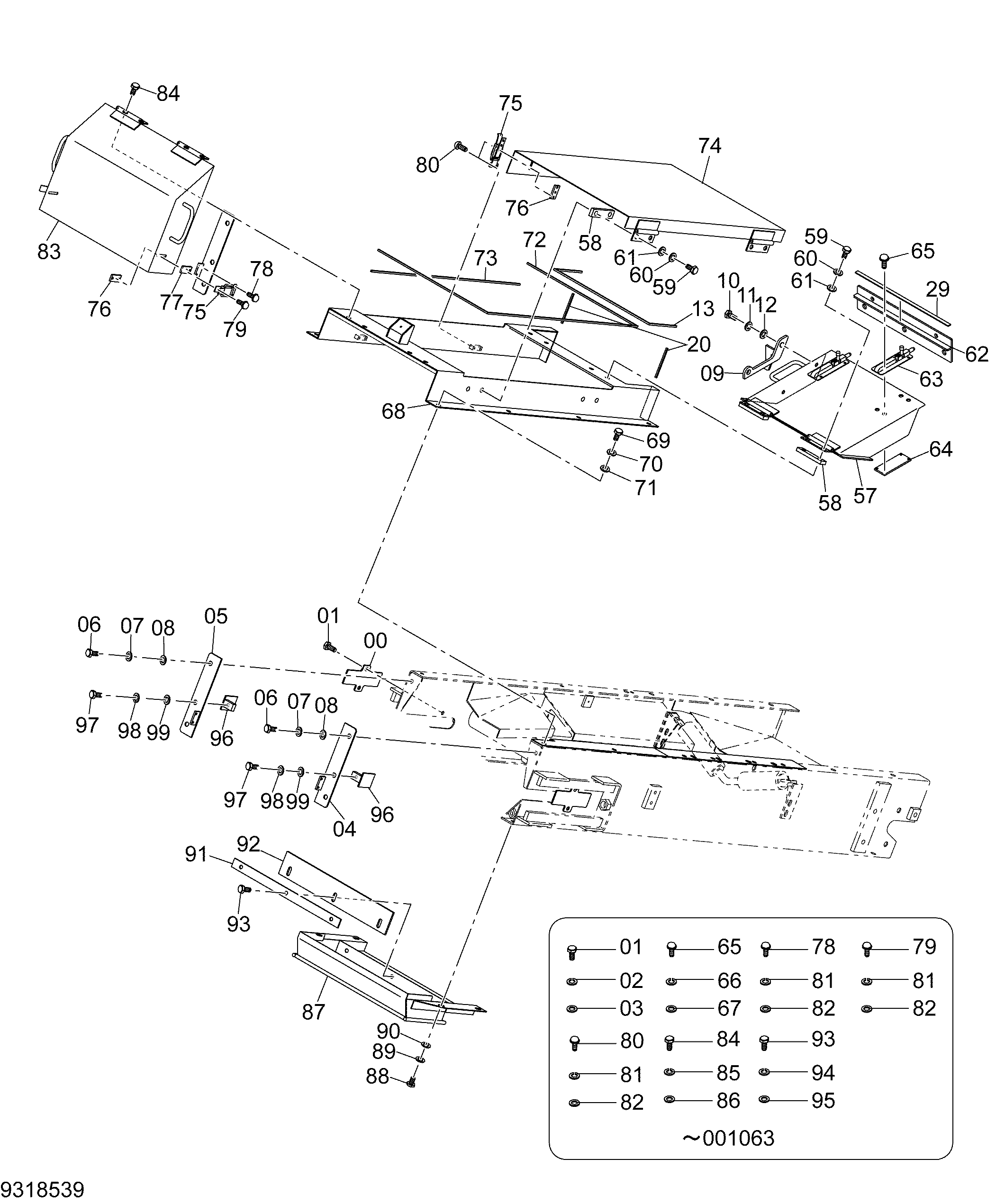

Заводская схема «Конвейер (2)» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3120085 | Пластина | 2 |
| 01 | 4717545 замена: 4676014 | Болт | 4 |
| 01 | 4676014 | Болт с шайбой | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | A590108 | Плоская шайба | 4 |
| 04 | 8123301 | Крышка | 1 |
| 05 | 8123302 | Крышка | 1 |
| 06 | 4717545 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | 4717542 | Шайба | 4 |
| 09 | 7059666 | Кронштейн | 1 |
| 10 | 4718583 | Болт | 2 |
| 11 | A590908 | Пружинная шайба | 2 |
| 12 | 4717542 | Шайба | 2 |
| 13 | 4704918 | Уплотнительная окантовка | 1 |
| 20 | 4714974 | Уплотнительная окантовка | 2 |
| 29 | 3120086 | Резиновая прокладка | 1 |
| 57 | 6028450 | Крышка | 1 |
| 58 | 3120080 | Пластина | 4 |
| 59 | J901030 | Болт | 8 |
| 60 | A590910 | Пружинная шайба | 8 |
| 61 | A590110 | Плоская шайба | 8 |
| 62 | 7059665 | Кронштейн | 1 |
| 63 | 4695663 | Защёлка | 2 |
| 64 | 3120001 | Пластина | 2 |
| 65 | M430516 замена: J460516 | Винт | 8 |
| 65 | J460516 | Винт с шайбой | 8 |
| 66 | A590905 | Пружинная шайба | 8 |
| 67 | A590105 | Плоская шайба | 8 |
| 68 | 6028451 | Кронштейн | 1 |
| 69 | 4717545 | Болт | 8 |
| 70 | A590908 | Пружинная шайба | 8 |
| 71 | 4717542 | Шайба | 8 |
| 72 | 4720313 | Уплотнительная окантовка | 1 |
| 73 | 4704918 | Уплотнительная окантовка | 1 |
| 74 | 6028452 | Крышка | 1 |
| 75 | 4667931 | Защёлка | 4 |
| 76 | 3120081 | Пластина | 4 |
| 77 | 3120082 | Пластина | 2 |
| 78 | M430510 замена: J460510 | Винт | 4 |
| 78 | J460510 | Винт с шайбой | 4 |
| 79 | M430516 замена: J460516 | Винт | 6 |
| 79 | J460516 | Винт с шайбой | 6 |
| 80 | M430513 замена: J460514 | Винт | 10 |
| 80 | J460514 | Винт с шайбой | 10 |
| 81 | A590905 | Пружинная шайба | 20 |
| 82 | A590105 | Плоская шайба | 20 |
| 83 | 6028455 | Крышка | 1 |
| 84 | J901020 замена: J271020 | Болт | 4 |
| 84 | J271020 | Болт с шайбой | 4 |
| 84A | J901020 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
| 85 | A590910 | Пружинная шайба | 4 |
| 86 | A590110 | Плоская шайба | 4 |
| 87 | 5013287 | Крышка | 1 |
| 88 | 4717545 | Болт | 4 |
| 89 | A590908 | Пружинная шайба | 4 |
| 90 | 4717542 | Шайба | 4 |
| 91 | 3120083 | Пластина | 1 |
| 92 | 3120084 | Резиновая прокладка | 1 |
| 93 | 4717545 замена: 4676014 | Болт | 3 |
| 93 | 4676014 | Болт с шайбой | 3 |
| 94 | A590908 | Пружинная шайба | 3 |
| 95 | A590108 | Плоская шайба | 3 |
| 96 | 8123300 | Крышка | 2 |
| 97 | 4717545 | Болт | 2 |
| 98 | A590908 | Пружинная шайба | 2 |
| 99 | 4717542 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
