Супплй система (1) — HITACHI FCS410MS

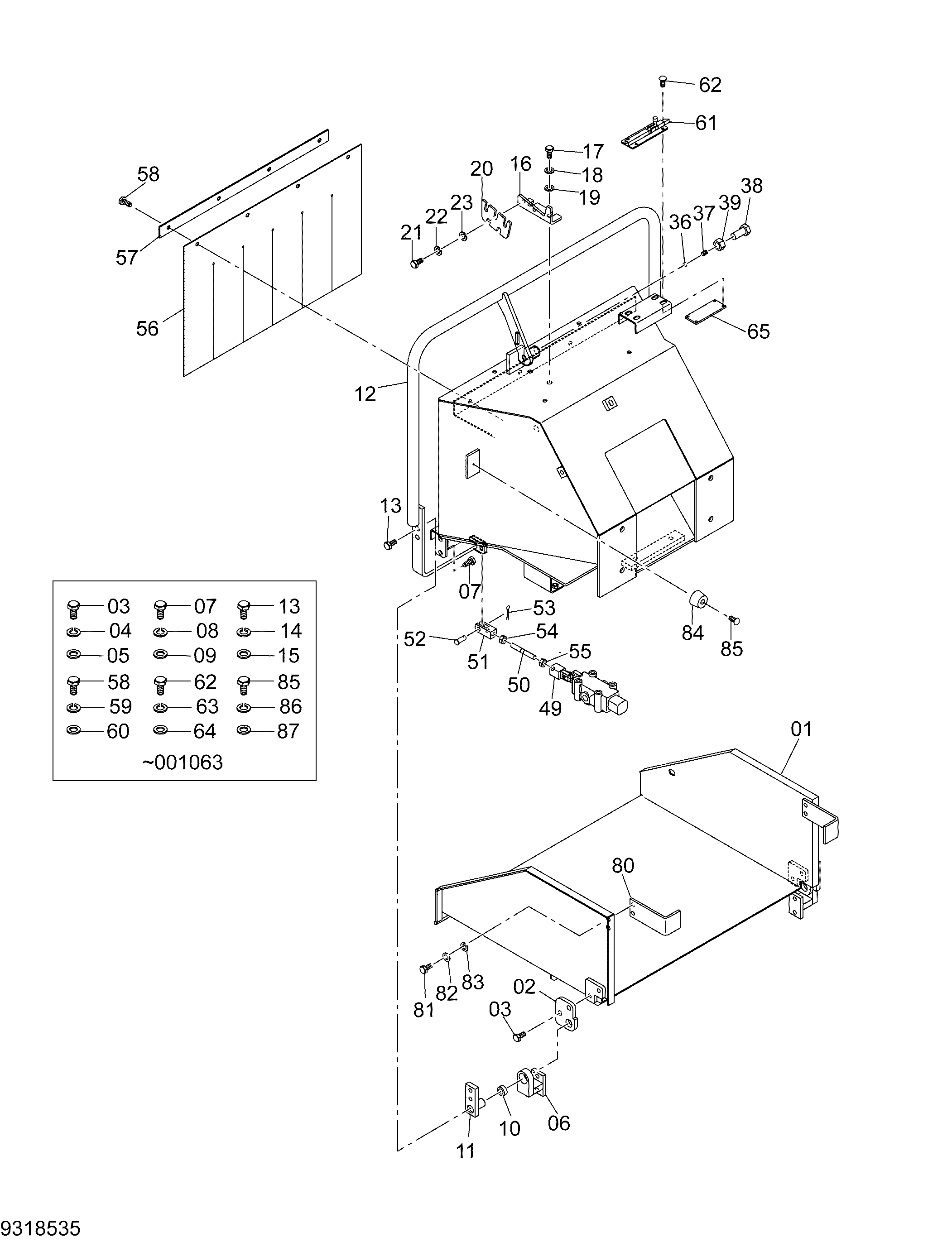

Заводская схема «Супплй система (1)» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6028369 | Базовый | 1 |
| 02 | 3119997 | Пластина | 2 |
| 03 | J901020 замена: J271020 | Болт | 4 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | 7059659 | Кронштейн | 2 |
| 07 | J901020 замена: J271020 | Болт | 4 |
| 07 | J271020 | Болт с шайбой | 4 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 10 | 4664887 | Подшипник неедле | 2 |
| 11 | 7059660 | Палец | 2 |
| 12 | 6028370 | Рычаг | 1 |
| 13 | J901025 замена: J271025 | Болт | 4 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | A590110 | Плоская шайба | 4 |
| 16 | 3119998 | Кронштейн | 1 |
| 17 | J901025 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4718560 | Шайба | 2 |
| 20 | 3119999 | Пластина | 1 |
| 21 | 4717545 | Болт | 2 |
| 22 | A590908 | Пружинная шайба | 2 |
| 23 | 4717542 | Шайба | 2 |
| 36 | 4719112 | Стальной шарик | 1 |
| 37 | 4697528 | Пружина | 1 |
| 38 | J901635 | Болт | 1 |
| 39 | J950016 | Гайка | 1 |
| 49 | 8123192 | Йорк | 1 |
| 50 | 4693735 | Шток | 1 |
| 51 | M981040 | Концевой вилка | 1 |
| 52 | A741026 | Палец | 1 |
| 53 | A763016 | Шплинт | 1 |
| 54 | 4694834 | Гайка | 1 |
| 55 | 4694065 | Гайка (левый) | 1 |
| 56 | 2054728 | Крышка | 1 |
| 57 | 3120000 | Пластина | 1 |
| 58 | 4717545 замена: 4676014 | Болт | 4 |
| 58 | 4676014 | Болт с шайбой | 4 |
| 59 | A590908 | Пружинная шайба | 4 |
| 60 | A590108 | Плоская шайба | 4 |
| 61 | 4683765 | Замок | 1 |
| 62 | M430516 замена: J460516 | Винт | 4 |
| 62 | J460516 | Винт с шайбой | 4 |
| 63 | A590905 | Пружинная шайба | 4 |
| 64 | A590105 | Плоская шайба | 4 |
| 65 | 3120001 | Пластина | 1 |
| 80 | 3120002 | Ограничитель | 2 |
| 81 | J901016 | Болт | 4 |
| 82 | A590910 | Пружинная шайба | 4 |
| 83 | A590110 | Плоская шайба | 4 |
| 84 | 4348784 | LEG | 2 |
| 85 | M430420 замена: J460420 | Винт | 2 |
| 85 | J460420 | Винт с шайбой | 2 |
| 86 | A590904 | Пружинная шайба | 2 |
| 87 | A590104 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
