Гидравлические трубопроводы (PTO) — HITACHI FCS410MS

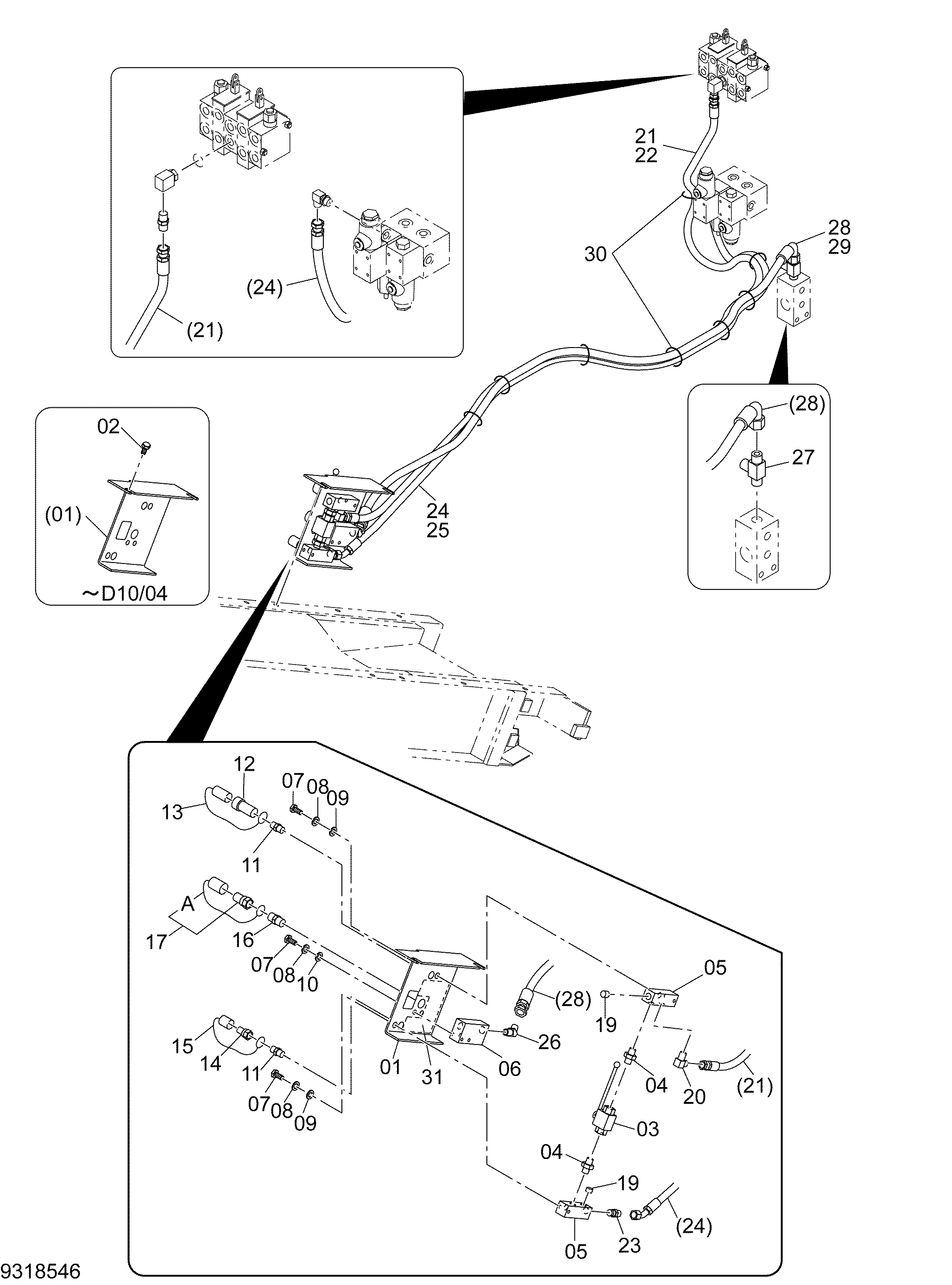

Заводская схема «Гидравлические трубопроводы (PTO)» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7059688 | Кронштейн | 1 |
| 02 | J901240 | Болт | 2 |
| 03 | 831786-18120 замена: 4697512 | Шаровой клапан | 1 |
| 03 | 4697512 | Шаровой клапан | 1 |
| 04 | 3120113 | Разъём | 2 |
| 05 | 3120114 | Блок | 2 |
| 06 | 3120115 | Блок | 1 |
| 07 | J901025 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | 4718560 | Шайба | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | 94-1702 | Адаптер | 2 |
| 12 | 4672737 | Самоуплотняющееся соединение | 1 |
| 13 | 4697501 | Пробка | 1 |
| 14 | 4672812 | Самоуплотняющееся соединение | 1 |
| 15 | 4697500 | Пылезащитный колпачок | 1 |
| 16 | 94-1703 | Адаптер | 1 |
| 17 | 4033129 | Самоуплотняющееся соединение | 1 |
| 17A | 4697510 | Пылезащитный колпачок | 1 |
| 19 | 94-2012 | Пробка | 2 |
| 20 | 94-1402 | Угловой штуцер | 1 |
| 21 | 4158001 | Шланг | 1 |
| 22 | 4659507 замена: 4327293 | Защитный кожух | 1 |
| 22 | 4327293 | Защитный кожух | 7 |
| 23 | 94-1302 | Адаптер | 1 |
| 24 | 3112023 | Шланг | 1 |
| 25 | 4659507 замена: 4327293 | Защитный кожух | 1 |
| 25 | 4327293 | Защитный кожух | 7 |
| 26 | 94-1503 | Угловой штуцер | 1 |
| 27 | 4188988 | Тройник | 1 |
| 28 | 3112757 | Шланг | 1 |
| 29 | 4661218 замена: 4327294 | Защитный кожух | 1 |
| 29 | 4327294 | Защитный кожух | 4 |
| 30 | 4718642 | Ленточный зажим | 8 |
| 31 | 2059414 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
