Схреддер система — HITACHI FCS410MS

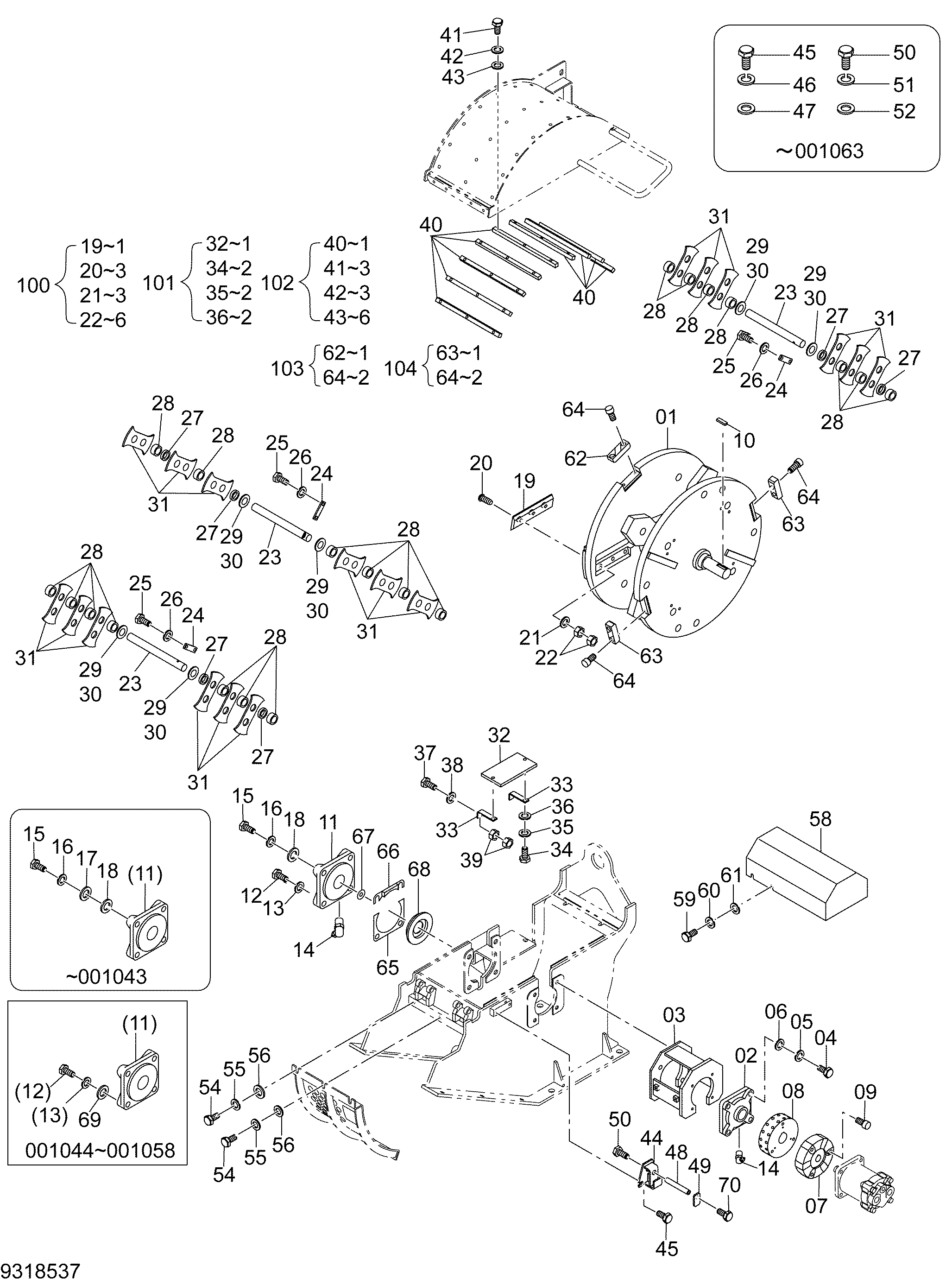

Заводская схема «Схреддер система» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 832974-15110 замена: 9317986 | Кхиппер узел в сборе | 1 |
| 01 | 9317986 | Кхиппер узел в сборе | 1 |
| 02 | 4657278 | Подшипник блок | 1 |
| 03 | 6028445 | Кронштейн | 1 |
| 04 | J901645 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 06 | A590116 | Плоская шайба | 4 |
| 07 | 4659105 | Муфта | 1 |
| 08 | 2059389 | Фланец | 1 |
| 09 | M341440 | Болт с внутренним шестигранником | 3 |
| 10 | 4718782 | Шпонка | 1 |
| 11 | 4658178 | Подшипник блок | 1 |
| 12 | 100112-20045 | Болт | 4 |
| 12 | J902050 | Болт | 4 |
| 13 | J257220 | Пружинная шайба | 4 |
| 14 | J75581 | Пресс-маслёнка | 2 |
| 15 | J901630 | Болт | 1 |
| 16 | A590916 | Пружинная шайба | 1 |
| 17 | 343811-11470 | Шайба | 1 |
| 18 | 337011-00140 | Шайба | 1 |
| 18 | 3120111 | Шайба | 1 |
| 20 | 3120009 | Болт | 6 |
| 21 | A590112 | Плоская шайба | 6 |
| 22 | J950012 | Гайка | 12 |
| 23 | 2059390 | Вал | 4 |
| 24 | 3120010 | Пластина | 4 |
| 25 | J901020 | Болт | 8 |
| 26 | A590910 | Пружинная шайба | 8 |
| 27 | 3120011 | Втулка | 8 |
| 28 | 3120012 | Втулка | 28 |
| 29 | A590130 | Плоская шайба | 8 |
| 30 | 3119706 | Регулировочная шайба | 8 |
| 31 | 3120013 | Книфе | 24 |
| 33 | 8123194 | Кронштейн | 2 |
| 34 | J921230 | Болт | 2 |
| 35 | A590912 | Пружинная шайба | 2 |
| 36 | J222012 | Шайба | 2 |
| 37 | 4718662 | Болт | 2 |
| 38 | A590108 | Плоская шайба | 2 |
| 39 | J950008 | Гайка | 2 |
| 41 | J901025 | Болт | 27 |
| 42 | A590910 | Пружинная шайба | 27 |
| 43 | A590110 | Плоская шайба | 27 |
| 44 | 7059662 | Кронштейн | 1 |
| 45 | J901020 замена: J271020 | Болт | 2 |
| 45 | J271020 | Болт с шайбой | 2 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | A590110 | Плоская шайба | 2 |
| 48 | 3120065 | Стопорный палец | 1 |
| 49 | 3107157 | Пластина | 1 |
| 50 | J901020 замена: J271020 | Болт | 2 |
| 50 | J271020 | Болт с шайбой | 1 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | A590910 | Пружинная шайба | 2 |
| 52 | 4718560 | Шайба | 1 |
| 54 | 3120067 | Болт | 3 |
| 55 | A590912 | Пружинная шайба | 3 |
| 56 | A590112 | Плоская шайба | 3 |
| 58 | 7059663 | Крышка | 1 |
| 59 | 4718667 | Болт | 4 |
| 60 | A590908 | Пружинная шайба | 4 |
| 61 | 4717542 | Шайба | 4 |
| 64 | M341225 | Болт с внутренним шестигранником | 8 |
| 65 | 3120092 | Пластина | 1 |
| 66 | 8123430 | Крышка | 1 |
| 67 | 3120110 | Шайба | 1 |
| 68 | 3120112 | Проставка | 1 |
| 69 | A590120 | Плоская шайба | 4 |
| 70 | J271020 | Болт с шайбой | 1 |
| 70A | J901020 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 100 | 9320407 | Книфе комплект | 1 |
| 101 | 9320408 | Направляющая кхип комплект | 1 |
| 102 | 9320409 | Кромка комплект | 1 |
| 103 | 9320410 | Скрапер (1) комплект | 1 |
| 104 | 9320411 | Скрапер (2) комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
