Управление двигателем — HITACHI FCS410MS

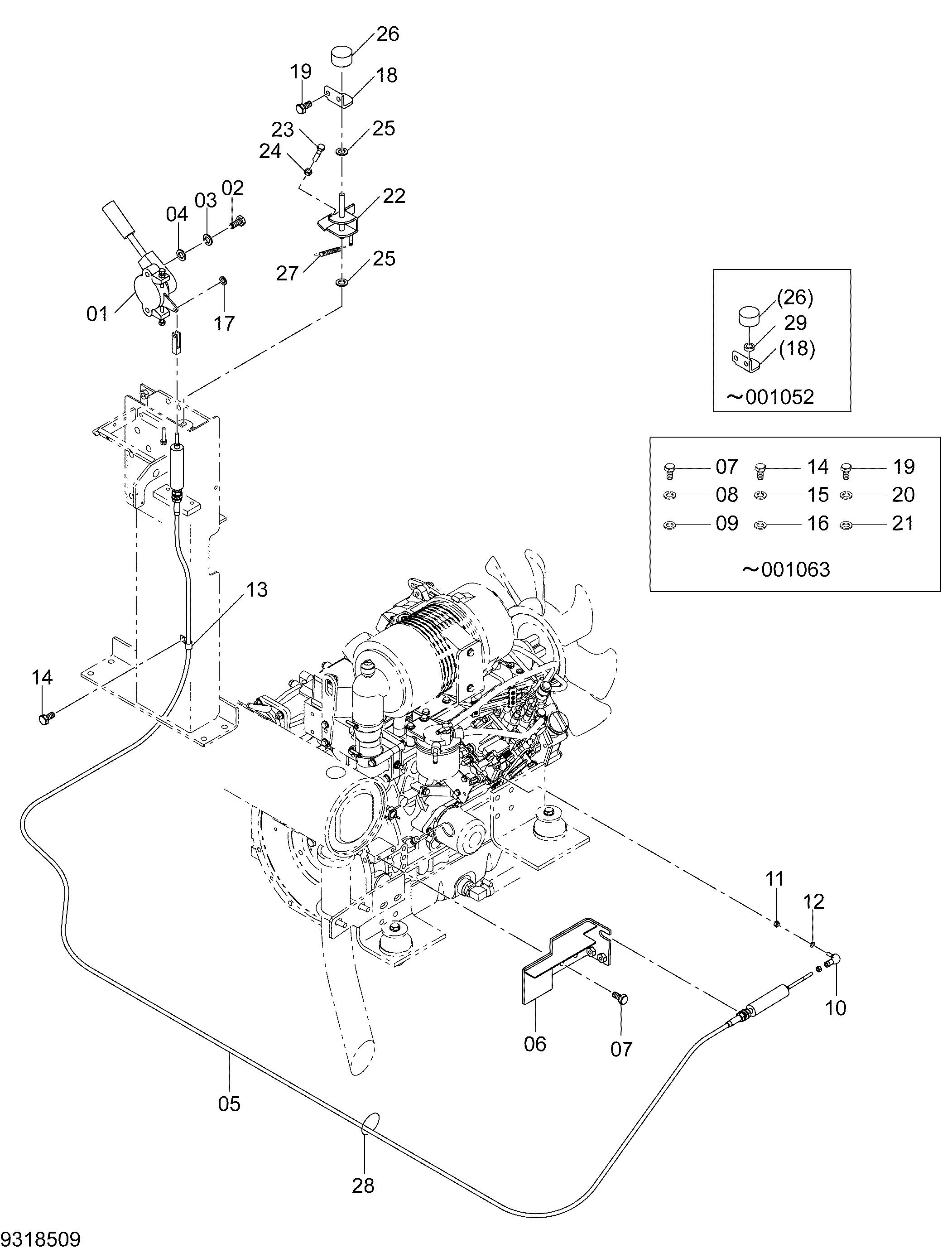

Заводская схема «Управление двигателем» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4677982 | Рычаг | 1 |
| 02 | 4718757 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 4678353 | Трос | 1 |
| 06 | 7059534 | Кронштейн | 1 |
| 07 | 4717545 замена: 4676014 | Болт | 2 |
| 07 | 4676014 | Болт с шайбой | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 10 | 4719106 | Концевой шток | 1 |
| 11 | J950006 | Гайка | 1 |
| 12 | A590906 | Пружинная шайба | 1 |
| 13 | 4190271 | Зажим | 1 |
| 14 | J901020 замена: J271020 | Болт | 1 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 17 | A590106 | Плоская шайба | 1 |
| 18 | 3119922 | Кронштейн | 1 |
| 19 | J901020 замена: J271020 | Болт | 2 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | A590110 | Плоская шайба | 2 |
| 22 | 7059535 | Тяга | 1 |
| 23 | 4718761 | Болт | 1 |
| 24 | J950008 | Гайка | 1 |
| 25 | A590110 | Плоская шайба | 2 |
| 26 | 4677981 | Ручка | 1 |
| 27 | 4694408 | Пружина растяжения | 1 |
| 28 | 4718642 | Ленточный зажим | 2 |
| 29 | 4678243 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
