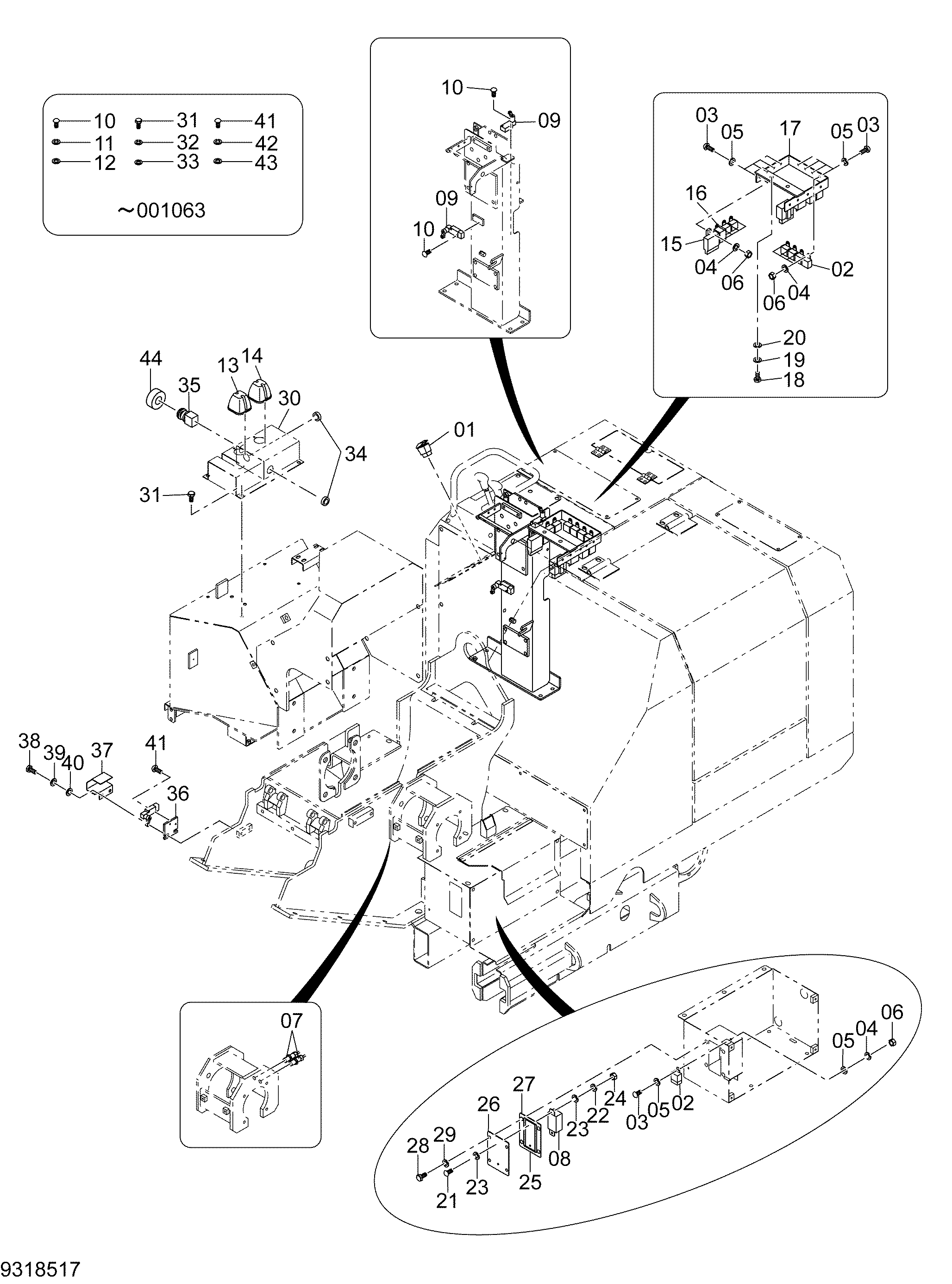

Электрооборудование (кхиппер) — HITACHI FCS410MS

Заводская схема «Электрооборудование (кхиппер)» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4644266	Выключатель	1
02	4688084	Реле	7
03	M430625	Винт	9
04	A590906	Пружинная шайба	9
05	A590106	Плоская шайба	10
06	J950006	Гайка	9
07	4689275	Датчик	2
08	4688847	Контроллер	1
09	3119646	Выключатель концевой	2
10	M430425 замена: J460425	Винт	4
10	J460425	Винт с шайбой	4
11	A590904	Пружинная шайба	4
12	A590104	Плоская шайба	4
13	4688377	Фонарь	1
14	4688846	Фонарь	1
15	4688845	Таймер	1
16	4643945	Фласхер	1
17	7059592	Кронштейн	1
18	J901020	Болт	2
19	A590910	Пружинная шайба	2
20	A590110	Плоская шайба	2
21	M430520	Винт	2
22	A590905	Пружинная шайба	2
23	A590105	Плоская шайба	4
24	4718690	Гайка	2
25	3119927	Резиновая прокладка	1
26	3119928	Крышка	1
27	832121-57120 замена: 3119932	Резиновая прокладка	1
27	3119932	Уплотнение	1
28	4717545	Болт	4
29	4654985	Шайба	4
30	6028409	Крышка	1
31	4718667 замена: 4676014	Болт	4
31	4676014	Болт с шайбой	4
32	A590908	Пружинная шайба	4
33	A590108	Плоская шайба	4
34	4176394	Резиновая втулка	2
35	4688848	Выключатель	1
36	3119933	Кронштейн	1
37	7059593	Крышка	1
38	4718665	Болт	2
39	A590908	Пружинная шайба	2
40	4717542	Шайба	2
41	M430425 замена: J460425	Винт	2
41	J460425	Винт с шайбой	2
42	A590904	Пружинная шайба	2
43	A590104	Плоская шайба	2
44	4689178	Крышка	1
