Кхиппер трубопроводы (1-1) — HITACHI FCS410MS

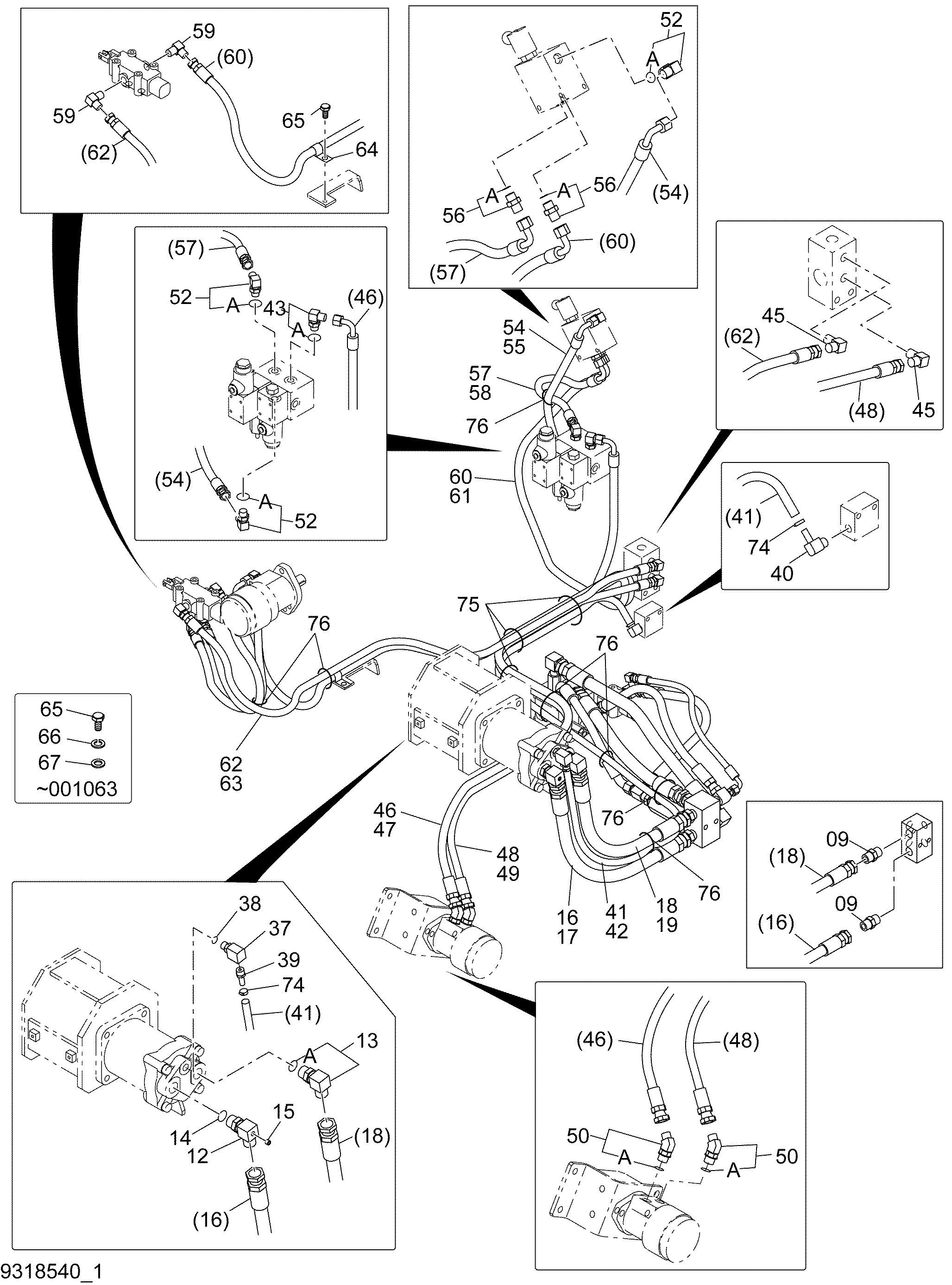

Заводская схема «Кхиппер трубопроводы (1-1)» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 94-1304 | Адаптер | 2 |
| 12 | 4718816 | Угловой штуцер | 1 |
| 13 | 4065118 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 94-2010 | Пробка | 1 |
| 16 | 4159537 | Шланг | 1 |
| 17 | 4682097 замена: 4327294 | Защитный кожух | 1 |
| 17 | 4327294 | Защитный кожух | 3 |
| 18 | 4159536 | Шланг | 1 |
| 19 | 4446406 замена: 4327294 | Защитный кожух | 1 |
| 19 | 4327294 | Защитный кожух | 2 |
| 37 | 4718704 | Угловой штуцер | 1 |
| 38 | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4332076 | Соединение шланг | 1 |
| 40 | 4697145 | Соединение шланг | 1 |
| 41 | 3112019 | Шланг | 1 |
| 42 | 4682095 замена: 4327293 | Защитный кожух | 1 |
| 42 | 4327293 | Защитный кожух | 4 |
| 43 | 4037761 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 94-1402 | Угловой штуцер | 2 |
| 46 | 3112068 | Шланг | 1 |
| 47 | 4682096 замена: 4327293 | Защитный кожух | 1 |
| 47 | 4327293 | Защитный кожух | 4 |
| 48 | 3111423 | Шланг | 1 |
| 49 | 4682095 замена: 4327293 | Защитный кожух | 1 |
| 49 | 4327293 | Защитный кожух | 4 |
| 50 | 4163046 | Угловой штуцер | 2 |
| 50A | 4506418 | Уплотнительное кольцо | 2 |
| 52 | 4037761 | Угловой штуцер | 3 |
| 52A | 4509180 | Уплотнительное кольцо | 3 |
| 54 | 3112027 | Шланг | 1 |
| 55 | 4327293 | Защитный кожух | 1 |
| 56 | 4042031 | Адаптер | 2 |
| 56A | 4509180 | Уплотнительное кольцо | 2 |
| 57 | 3112688 | Шланг | 1 |
| 58 | 4327293 | Защитный кожух | 1 |
| 59 | 94-1402 | Угловой штуцер | 2 |
| 60 | 128540-09230 замена: 3112069 | Шланг | 1 |
| 60 | 3112069 | Шланг | 1 |
| 61 | 132110-09230 замена: 4327293 | Защитный кожух | 1 |
| 61 | 4682096 замена: 4327293 | Защитный кожух | 1 |
| 61 | 4327293 | Защитный кожух | 4 |
| 62 | 4118273 | Шланг | 1 |
| 63 | 4682095 замена: 4327293 | Защитный кожух | 1 |
| 63 | 4327293 | Защитный кожух | 4 |
| 64 | 4190266 | Зажим | 1 |
| 65 | J901020 замена: J271020 | Болт | 1 |
| 65 | J271020 | Болт с шайбой | 1 |
| 65A | J901020 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | A590910 | Пружинная шайба | 1 |
| 67 | A590110 | Плоская шайба | 1 |
| 74 | 4235205 | Хомут шланга | 2 |
| 75 | 4718643 | Ленточный зажим | 3 |
| 76 | 4718642 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
