Каталог запчастей HITACHI
Трубопроводы (1-2) — HITACHI FCS410MS

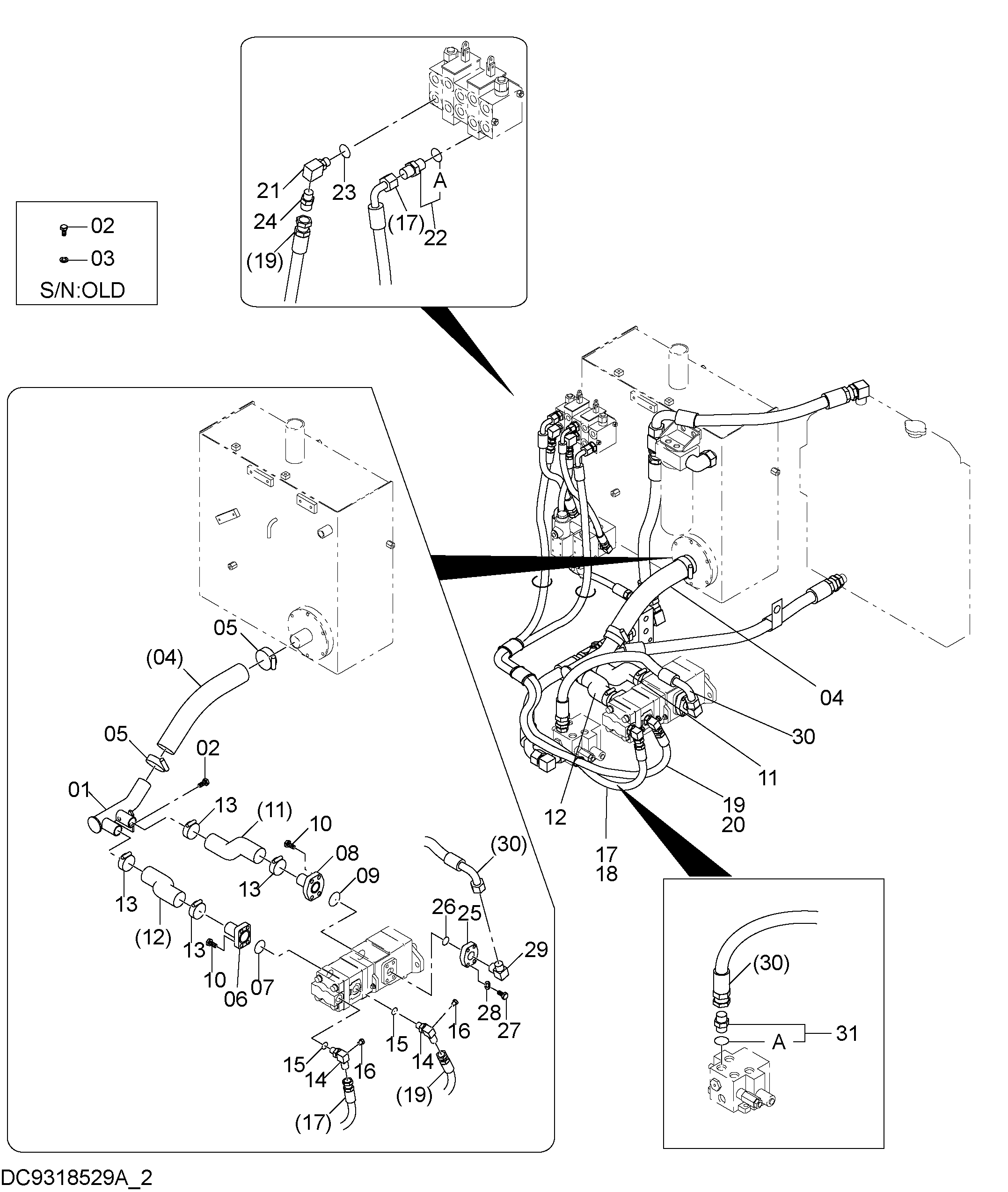

Заводская схема «Трубопроводы (1-2)» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7059596 | Трубка | 1 |
| 02 | J901025 замена: J271030 | Болт | 2 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 3112267 | Шланг | 1 |
| 05 | 4504198 | Хомут шланга | 2 |
| 06 | 8123191 | Трубка | 1 |
| 07 | A810035 | Уплотнительное кольцо | 1 |
| 08 | 8123433 | Трубка | 1 |
| 09 | 992444 | Уплотнительное кольцо | 1 |
| 10 | M341030 | Болт | 8 |
| 11 | 2054702 | Шланг | 1 |
| 12 | 2054723 | Шланг | 1 |
| 13 | 4011675 | Хомут шланга | 4 |
| 14 | 4718713 | Угловой штуцер | 2 |
| 15 | 4506418 | Уплотнительное кольцо | 2 |
| 16 | 4718809 | Пробка | 2 |
| 17 | 3112093 | Шланг | 1 |
| 18 | 4661218 замена: 4327294 | Защитный кожух | 1 |
| 18 | 4327294 | Защитный кожух | 4 |
| 19 | 3111078 | Шланг | 1 |
| 20 | 4661218 замена: 4327294 | Защитный кожух | 1 |
| 20 | 4327294 | Защитный кожух | 4 |
| 21 | 4718704 | Угловой штуцер | 1 |
| 22 | 4162963 | Разъём | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4115046 | Разъём | 1 |
| 25 | 4718559 | Фланг | 1 |
| 26 | 4095210 | Уплотнительное кольцо | 1 |
| 27 | J901030 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | 94-1404 | Угловой штуцер | 1 |
| 30 | 4118689 | Шланг | 1 |
| 31 | 4167244 | Разъём | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
