Проводка — HITACHI FCS410MS

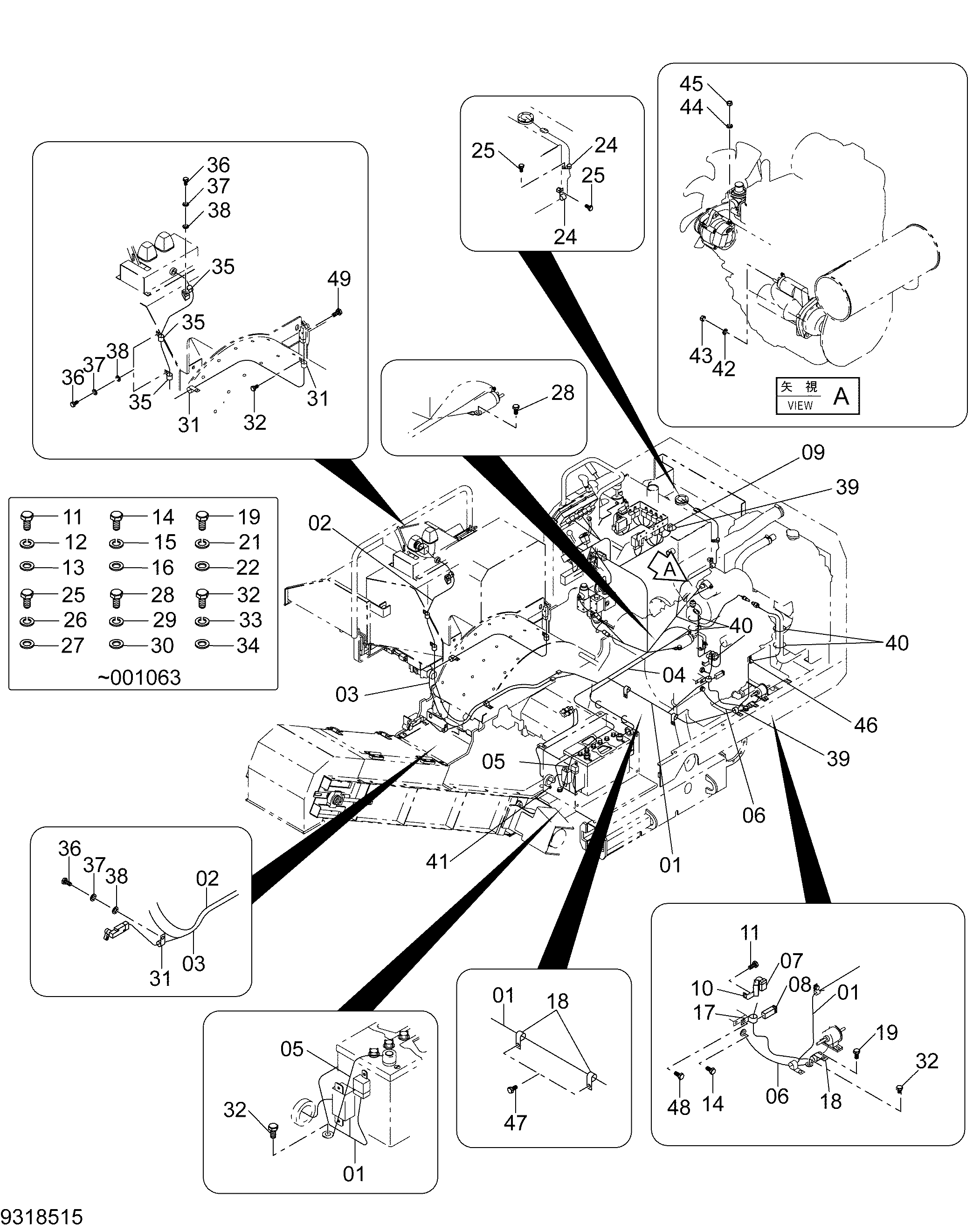

Заводская схема «Проводка» для HITACHI FCS410MS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0007698 | Жгут проводов | 1 |
| 02 | 2059371 | Жгут проводов | 1 |
| 03 | 2059372 | Выключатель концевой | 1 |
| 04 | 3119934 | Трос аккумулятор | 1 |
| 05 | 3119935 | Трос аккумулятор | 1 |
| 06 | 3119936 | Трос | 1 |
| 07 | 4719075 | Диод | 1 |
| 08 | 4686608 | Предохранитель (65A) | 1 |
| 09 | 4686206 | Диод | 1 |
| 10 | 4687651 | Опора | 1 |
| 11 | 4717545 замена: 4676014 | Болт | 1 |
| 11 | 4676014 | Болт с шайбой | 1 |
| 12 | A590908 | Пружинная шайба | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | J901016 замена: J271016 | Болт | 1 |
| 14 | J271016 | Болт с шайбой | 1 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590910 | Пружинная шайба | 3 |
| 16 | A590110 | Плоская шайба | 3 |
| 17 | 4190277 | Зажим | 1 |
| 18 | 4192035 | Зажим | 3 |
| 19 | J901025 замена: J271025 | Болт | 4 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | A590910 | Пружинная шайба | 5 |
| 22 | A590110 | Плоская шайба | 5 |
| 24 | 4190261 | Зажим | 2 |
| 25 | J901016 замена: J271016 | Болт | 2 |
| 25 | J271016 | Болт с шайбой | 2 |
| 25A | J901016 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | A590110 | Плоская шайба | 2 |
| 28 | J901025 замена: J271025 | Болт | 1 |
| 28 | J271025 | Болт с шайбой | 1 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 30 | A590110 | Плоская шайба | 1 |
| 31 | 4190272 | Зажим | 4 |
| 32 | J901020 замена: J271020 | Болт | 4 |
| 32 | J271020 | Болт с шайбой | 3 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | A590910 | Пружинная шайба | 1 |
| 34 | A590110 | Плоская шайба | 1 |
| 35 | 4190253 | Зажим | 3 |
| 36 | J901016 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | A590110 | Плоская шайба | 4 |
| 39 | 4718642 | Ленточный зажим | 20 |
| 40 | 4718643 | Ленточный зажим | 7 |
| 41 | 4685308 | Хомут | 2 |
| 42 | A590908 | Пружинная шайба | 1 |
| 43 | J950008 | Гайка | 1 |
| 44 | A590906 | Пружинная шайба | 1 |
| 45 | J950006 | Гайка | 1 |
| 46 | 4190261 | Зажим | 1 |
| 47 | J271020 | Болт с шайбой | 2 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | J271016 | Болт с шайбой | 1 |
| 48A | J901016 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J460425 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FCS410MS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
