Отвал трубопроводы (2) — HITACHI EX90L-5

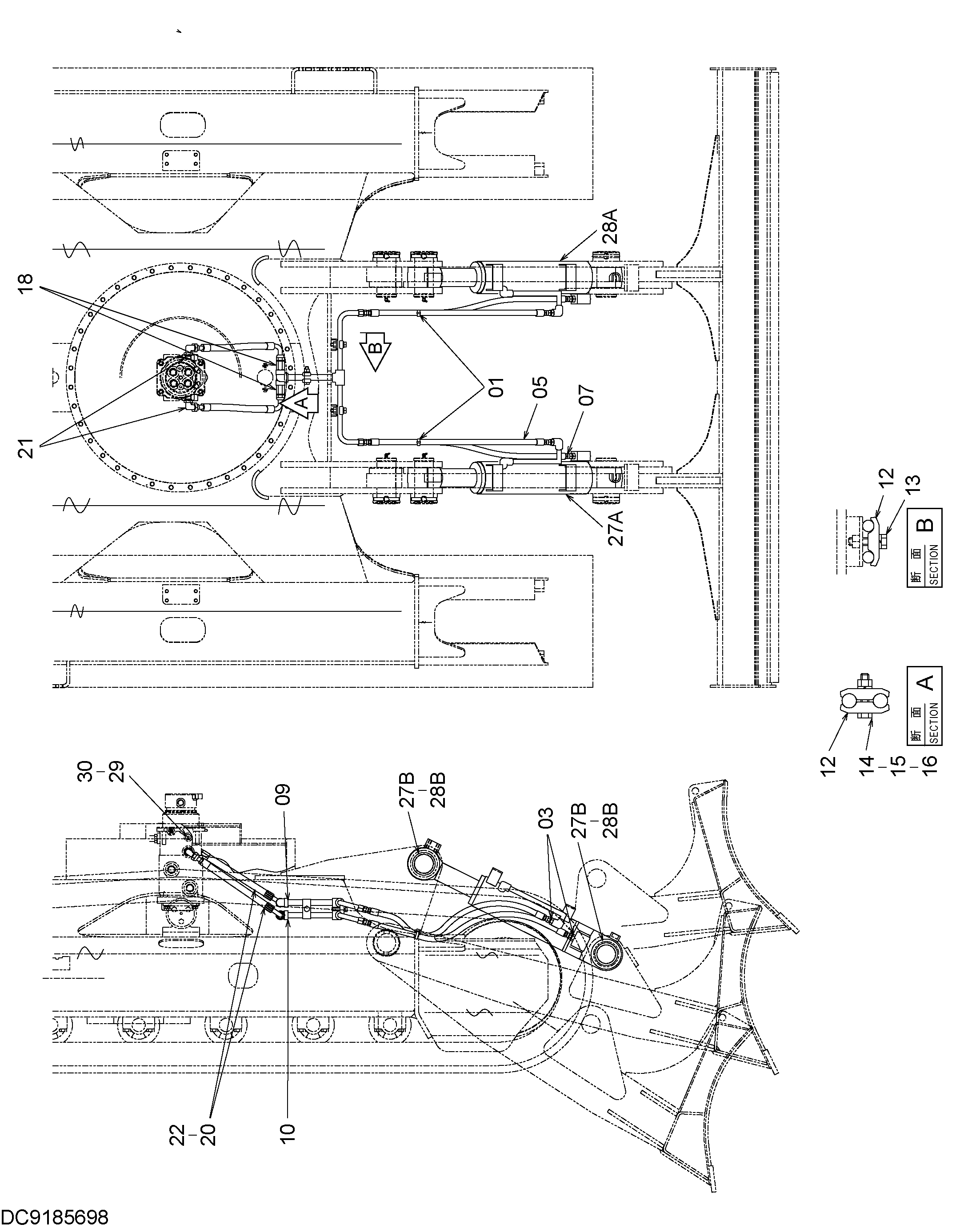

Заводская схема «Отвал трубопроводы (2)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 2 |
| 03 | 4200466 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9185696 | Шланг в сборе | 2 |
| 05A | 4361511 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 07 | 9185697 | Шланг в сборе | 2 |
| 07A | 4429132 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 09 | 8078226 | Трубка | 1 |
| 10 | 8078227 | Трубка | 1 |
| 12 | 4189858 | Хомут трубки | 4 |
| 13 | J271250 | Болт с шайбой | 2 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J901260 | Болт | 1 |
| 15 | J950012 | Гайка | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 18 | 4339197 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4429134 | Шланг | 2 |
| 21 | 4200580 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 4 |
| 27 | 9168999 | Гидроцилиндр отвала (правый) | 1 |
| 27A | 4397512 | Гидроцилиндр отвала | 1 |
| 27B | 4376210 | Втулка | 2 |
| 28 | 9169000 | Гидроцилиндр отвала (левый) | 1 |
| 28A | 4397513 | Гидроцилиндр отвала | 1 |
| 28B | 4376210 | Втулка | 2 |
| 29 | 4336166 | Пробка | 1 |
| 30 | 964255 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
