Отвал трубопроводы (1) — HITACHI EX90L-5

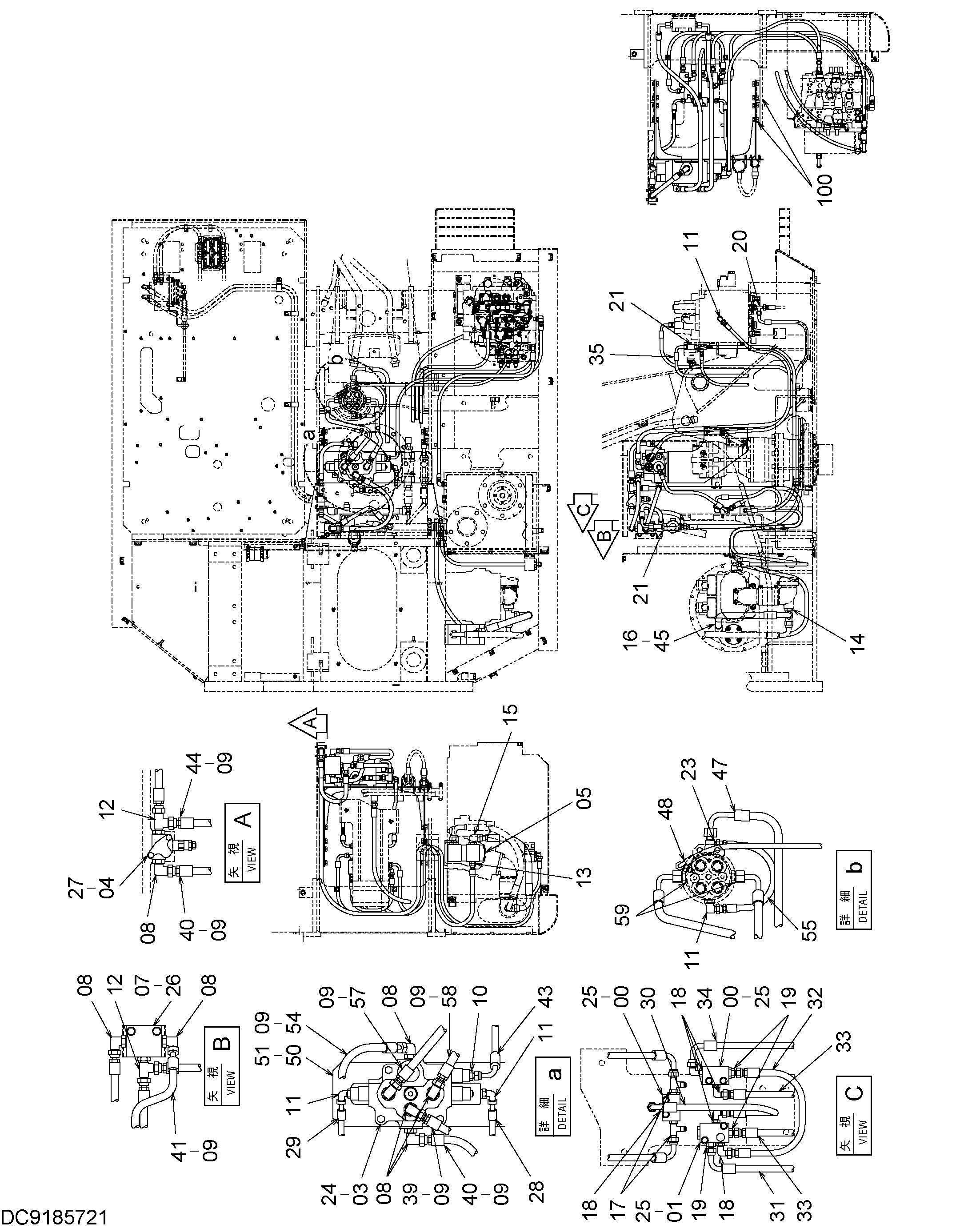

Заводская схема «Отвал трубопроводы (1)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 2 |
| 01 | 4203446 | Клапан | 1 |
| 03 | 4361117 | Гидрораспределитель | 1 |
| 04 | 4342051 | Предохранительный клапан | 1 |
| 05 | 4278696 | Шестерённый насос | 1 |
| 07 | 3077832 | Коллектор | 1 |
| 08 | 4200580 | Угловой штуцер | 8 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 16 |
| 10 | 4376657 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4205383 | Тройник | 3 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4189602 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4218070 | Тройник | 1 |
| 15 | 4157562 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 4207300 | Тройник | 2 |
| 18 | 4156434 | Угловой штуцер | 5 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200467 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4208472 | Тройник | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4205363 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4154670 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4420075 | Тройник | 1 |
| 24 | J271290 | Болт с шайбой | 3 |
| 24A | J901290 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J260860 | Болт с шайбой | 6 |
| 25A | J900860 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | J271270 | Болт с шайбой | 2 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J260855 | Болт с шайбой | 2 |
| 27A | J900855 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 4282193 | Шланг | 1 |
| 29 | 4382763 | Шланг | 1 |
| 30 | 4396901 | Шланг | 1 |
| 31 | 4372245 | Шланг | 1 |
| 32 | 4383987 | Шланг | 1 |
| 33 | 4333499 | Шланг | 2 |
| 34 | 4385519 | Шланг | 1 |
| 35 | 4375318 | Шланг | 1 |
| 37 | 4250057 | Шланг | 1 |
| 38 | 4250056 | Шланг | 1 |
| 39 | 4311791 | Шланг | 1 |
| 40 | 4311789 | Шланг | 2 |
| 41 | 4236763 | Шланг | 1 |
| 43 | 4372252 | Шланг | 1 |
| 44 | 4285815 | Шланг | 1 |
| 45 | 4239753 | Шланг | 1 |
| 47 | 4349797 | Шланг | 1 |
| 48 | 4361041 | Шланг | 1 |
| 50 | 7037615 | Кронштейн | 1 |
| 51 | J271025 | Болт с шайбой | 8 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 54 | 4285792 | Шланг | 1 |
| 55 | 4365730 | Шланг | 1 |
| 57 | 4396001 | Шланг | 1 |
| 58 | 4311052 | Шланг | 1 |
| 59 | 4189602 | Адаптер | 2 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 100 | 9737391 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
