Пилотные гидролинии (2) — HITACHI EX90L-5

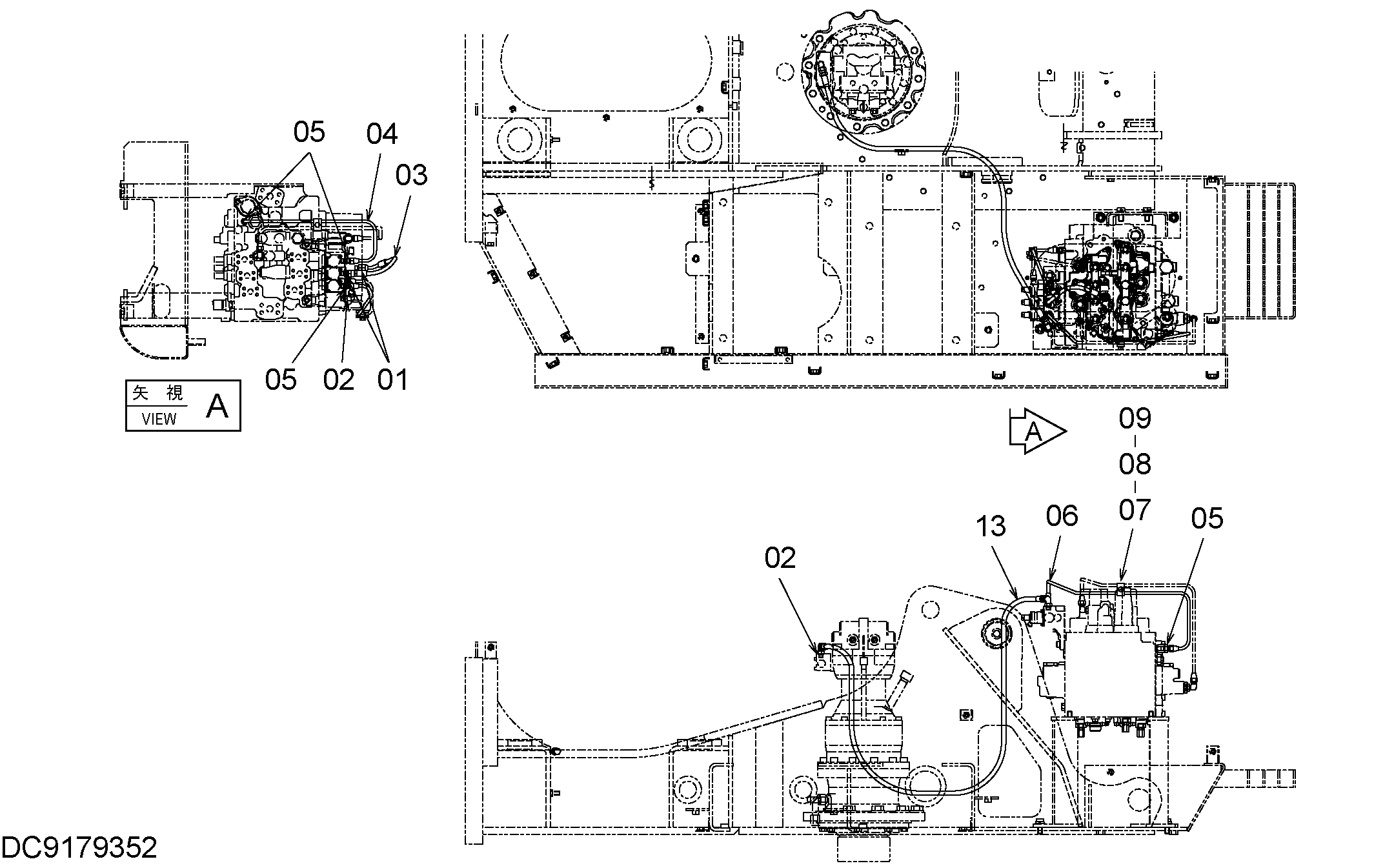

Заводская схема «Пилотные гидролинии (2)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4154670 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4350167 | Шланг | 1 |
| 04 | 4348614 | Трубка | 1 |
| 05 | 4255304 | Штуцер трубки | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4348615 | Трубка | 1 |
| 07 | 9735305 | Хомут | 2 |
| 08 | 9735306 | Хомут | 2 |
| 09 | J260825 | Болт с шайбой | 2 |
| 09A | J900825 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 13 | 4376327 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
