Основные гидролинии (2) — HITACHI EX90L-5

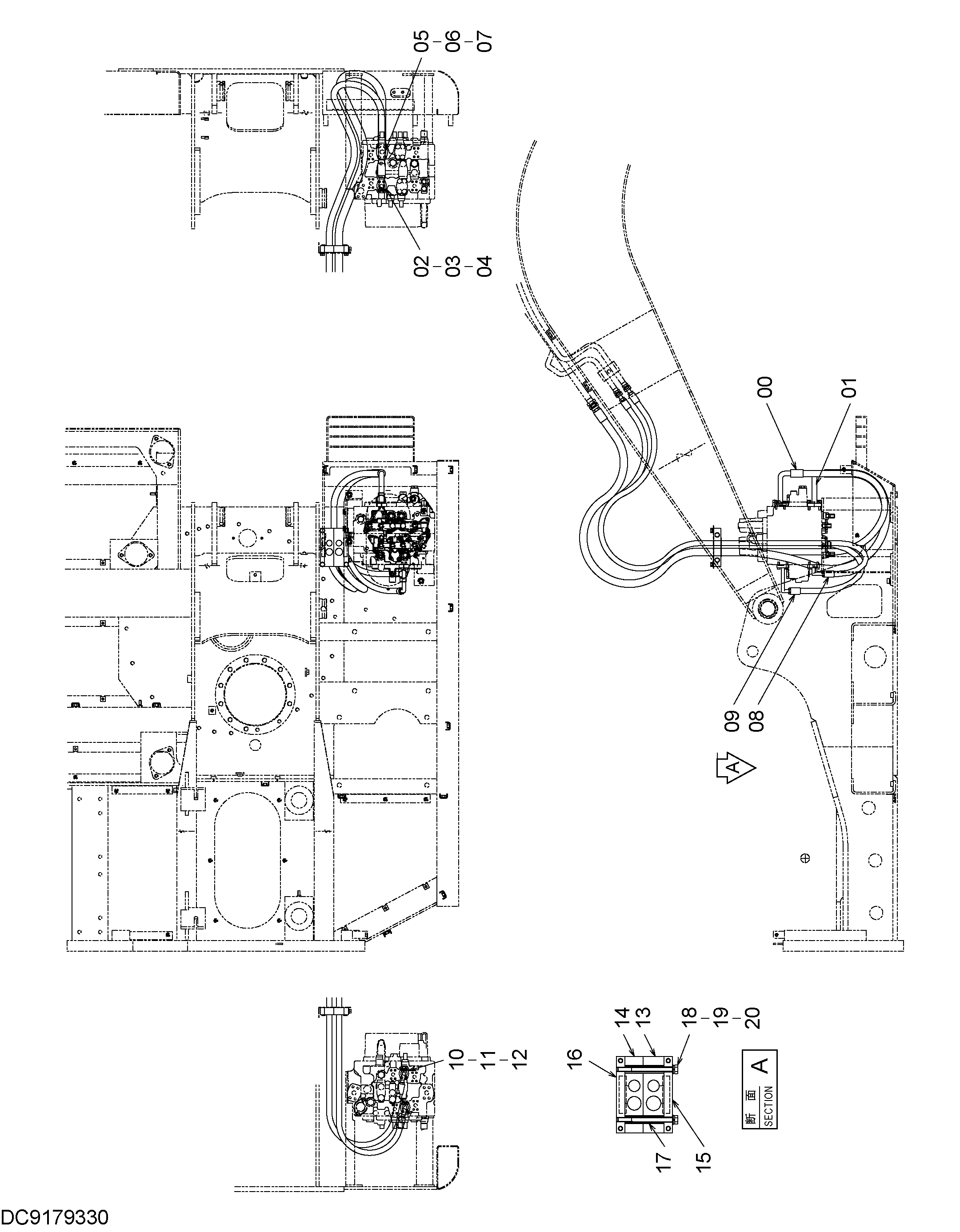

Заводская схема «Основные гидролинии (2)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416807 | Шланг | 1 |
| 01 | 4416808 | Шланг | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | 4510167 | Уплотнительное кольцо | 1 |
| 04 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 986910 | Разъёмный фланец | 2 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | J781030 | Болт с внутренним шестигранником | 4 |
| 08 | 4416809 | Шланг | 1 |
| 09 | 4416811 | Шланг | 1 |
| 10 | 4510173 | Разъёмный фланец | 4 |
| 11 | 4510167 | Уплотнительное кольцо | 2 |
| 12 | J780825 | Болт с внутренним шестигранником | 8 |
| 13 | 4410154 | Хомут шланга | 1 |
| 14 | 4410155 | Хомут шланга | 1 |
| 15 | 9751487 | Седло винта | 1 |
| 16 | 9751488 | Седло винта | 1 |
| 17 | 4410156 | Проставка | 2 |
| 18 | J901006 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
