Дверь (1) — HITACHI EX90L-5

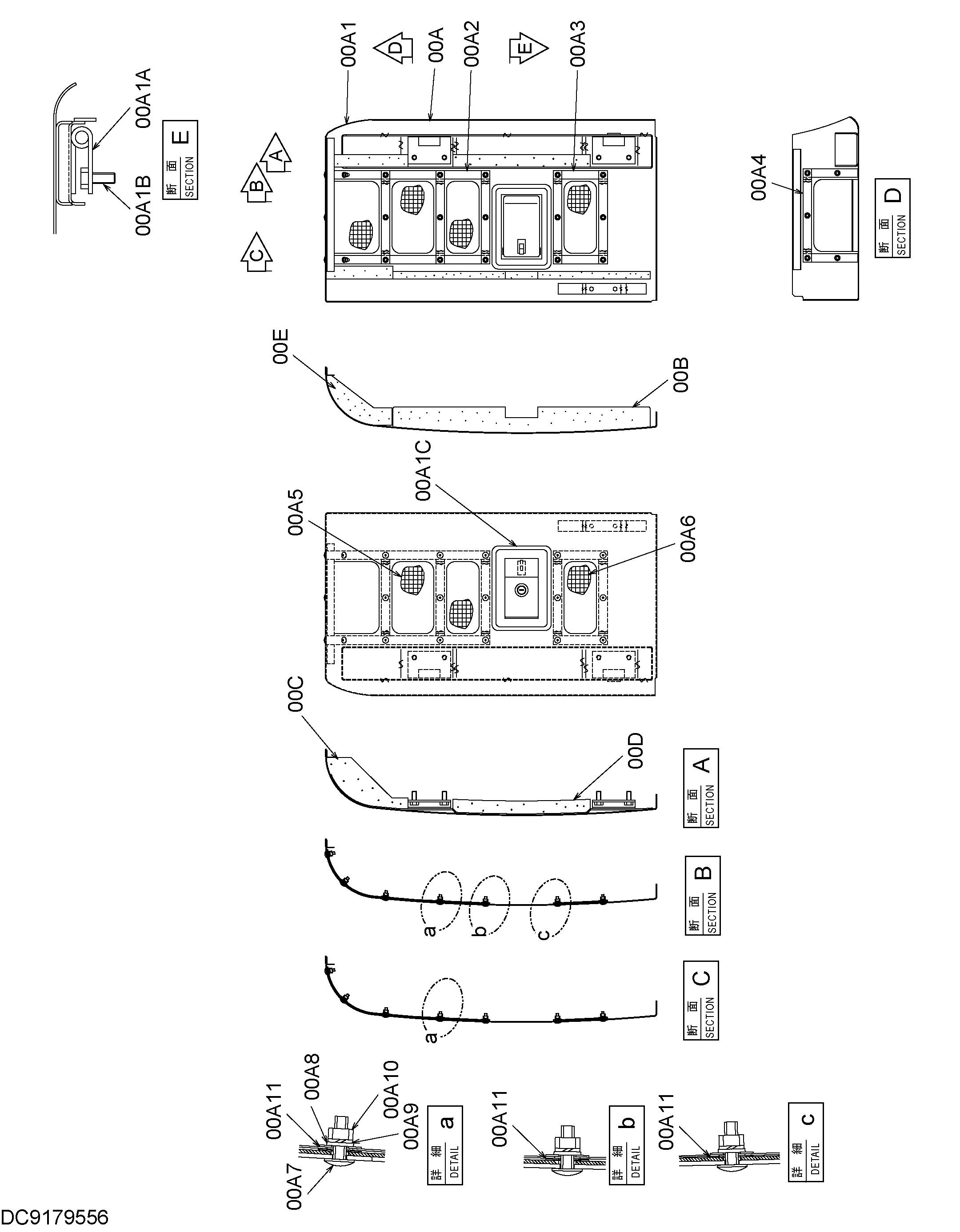

Заводская схема «Дверь (1)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9179556 | Дверь | 1 |
| 00A | 9179514 | Дверь | 1 |
| 00A1 | 5006244 | Дверь | 1 |
| 00A1A | 3072015 | Петля | 2 |
| 00A1B | J901025 | Болт | 4 |
| 00A1C | 4361637 | Замок | 1 |
| 00A2 | 3075428 | Пластина | 2 |
| 00A3 | 4388585 | Пластина | 2 |
| 00A4 | 4415404 | Пластина | 6 |
| 00A5 | 4417191 | Провод | 1 |
| 00A6 | 4417195 | Провод | 1 |
| 00A7 | J650620 | Винт | 20 |
| 00A8 | A590106 | Плоская шайба | 20 |
| 00A9 | A590906 | Пружинная шайба | 20 |
| 00A10 | M500605 | Гайка | 20 |
| 00A11 | 4367638 | Регулировочная шайба | 20 |
| 00B | 4410163 | Резиновая прокладка | 1 |
| 00C | 4380490 | Резиновая прокладка | 1 |
| 00D | 4380166 | Резиновая прокладка | 1 |
| 00E | 4428683 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
