Электрооборудование (3) — HITACHI EX90L-5

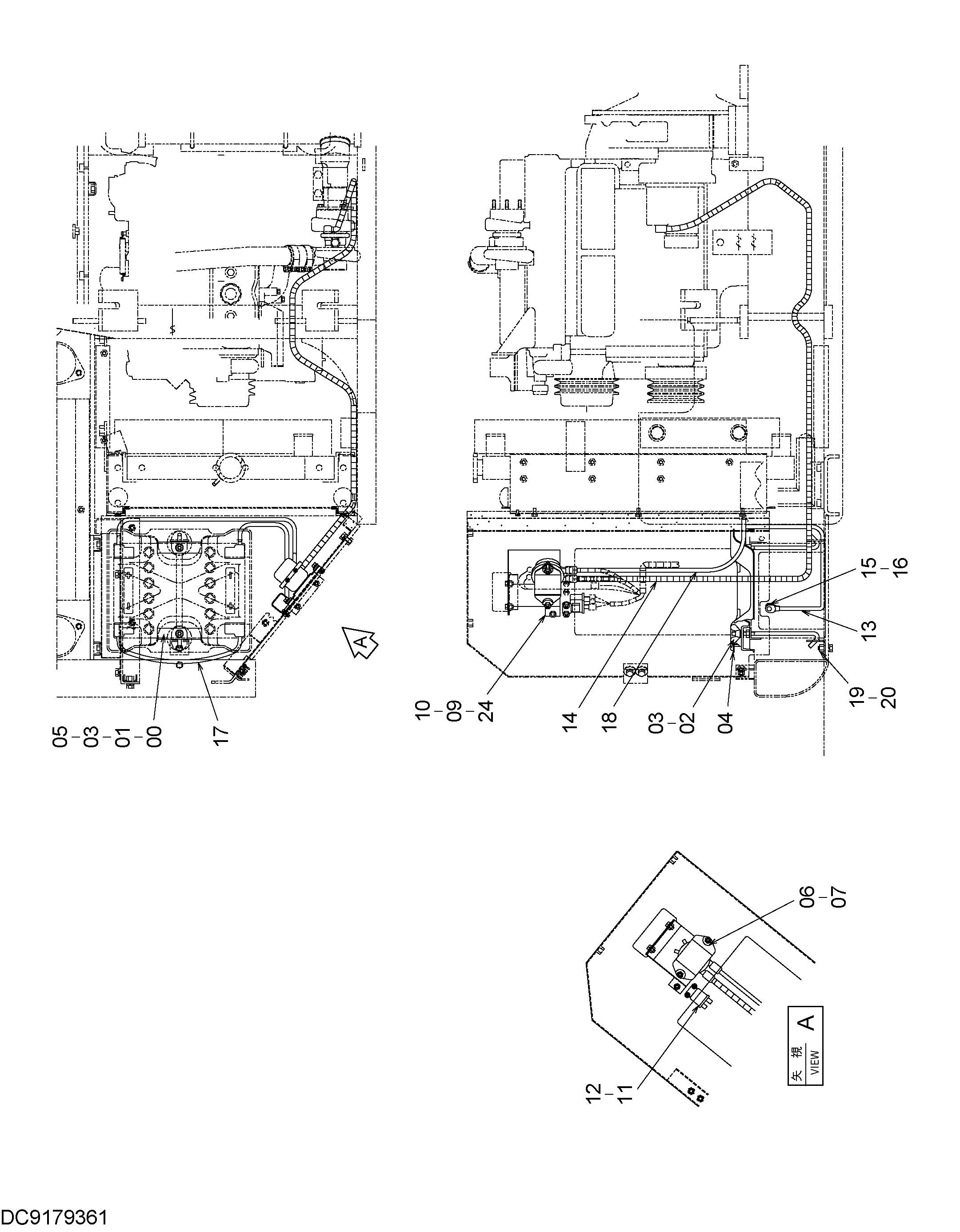

Заводская схема «Электрооборудование (3)» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4257035 | Опора | 2 |
| 01 | J950010 | Гайка | 4 |
| 02 | M570010 | Гайка винг | 2 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | 4351057 | Крышка аккумулятор | 1 |
| 05 | 4359331 | Болт крюк | 2 |
| 06 | 4255762 | Реле аккумулятор | 1 |
| 07 | J260830 | Болт с шайбой | 2 |
| 07A | J900830 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | J900816 | Болт | 3 |
| 10 | A590108 | Плоская шайба | 3 |
| 11 | 4251587 | Реле | 1 |
| 12 | J260620 | Болт с шайбой | 2 |
| 12A | J900620 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 13 | 4416995 | Жгут проводов | 1 |
| 14 | 4341875 | Жгут проводов | 1 |
| 15 | J950010 | Гайка | 1 |
| 16 | A590910 | Пружинная шайба | 1 |
| 17 | 4350738 | Жгут проводов | 1 |
| 18 | 4416996 | Жгут проводов | 1 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 9746365 | Кронштейн | 1 |
| 24 | 3056019 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
