Отвал — HITACHI EX90L-5

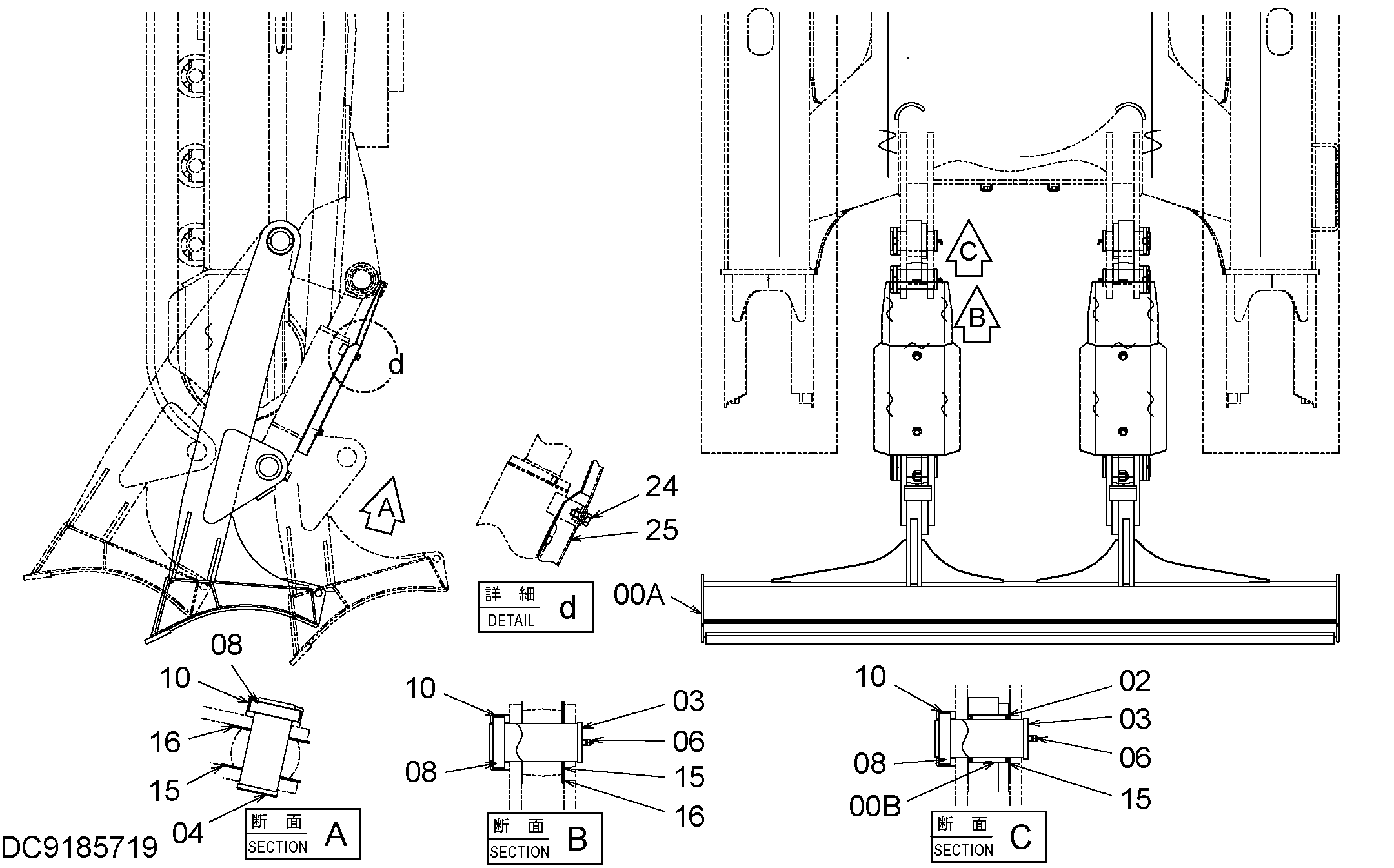

Заводская схема «Отвал» для HITACHI EX90L-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037536 | Отвал | 1 |
| 00A | 5006816 | Отвал | 1 |
| 00B | 4376210 | Втулка | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 4 |
| 03 | 4348569 | Палец | 4 |
| 04 | 4347428 | Палец | 2 |
| 06 | J75581 | Пресс-маслёнка | 4 |
| 08 | 4106307 | Палец | 6 |
| 10 | 4098716 | Кольцо | 6 |
| 15 | 4361293 | Упорная пластина | 12 |
| 16 | 4361294 | Упорная пластина | 8 |
| 24 | J281230 | Болт с шайбой | 4 |
| 24A | J901230 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 25 | 3080481 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90L-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
